Трехходовой смесительный клапан является главным элементом в узлах обвязки калориферов и охладителей в системах отопления, холодоснабжения, вентиляции и предназначен для смешивания потоков жидкости, а также поддерживает постоянную заданную температуру воды, подводимой к устройству в контурах потребления.
Область применения. Трехходовые смесительные клапана служат для регулировки температуры воды и применяются в различных системах, таких, как система горячего водоснабжения без или с циркуляцией горячей воды, в комбинированных системах бака-нагревателя и солнечного коллектора, системах солнечного отопления, в системах напольного отопления, для ограничения температуры обратной воды котла, или в возвратном трубопроводе бойлера, осуществляют подмес через байпас между подающей и обратной линией.
Область применения. Трехходовые смесительные клапана служат для регулировки температуры воды и применяются в различных системах, таких, как система горячего водоснабжения без или с циркуляцией горячей воды, в комбинированных системах бака-нагревателя и солнечного коллектора, системах солнечного отопления, в системах напольного отопления, для ограничения температуры обратной воды котла, или в возвратном трубопроводе бойлера, осуществляют подмес через байпас между подающей и обратной линией.
Конструкция.

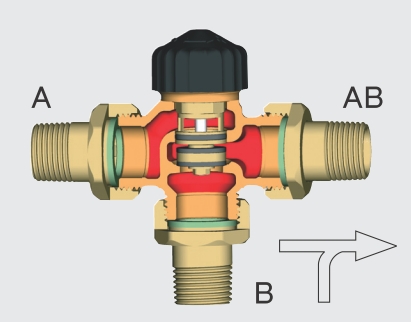

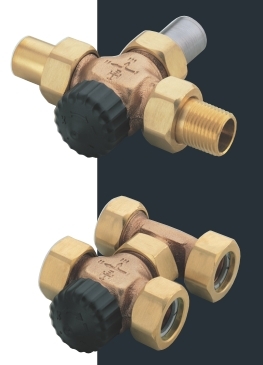

Трехходовой смесительный клапан представляет собой довольно простое устройство, состоящее из бронзового корпуса, который имеет два входных и одно выходное отверстие и снабжен защитным колпачком. В трехходовом смесительном клапане фирмы Heimeier регулирующим элементом служит коррозионно-устойчивый шток, который двигается в вертикальном направлении, при этом не перекрывает полностью клапан, а перераспределяет потоки холодной и горячей жидкости, благодаря чему осуществляется их смешивание и достигается требуемая температура на выходе. При этом трехходовой смесительный клапан не изменяет напор потока воды, который всегда остается постоянным, меняется лишь соотношение прохождения потоков холодной и горячей жидкости. Шток клапана оснащен двойным кольцевым уплотнением. Внешнее кольцевое уплотнение можно заменить без дренирования системы, что очень удобно в дальнейшей эксплуатации и обслуживании клапана.
Преимущества трехходового смесительного клапана фирмы Heimeier:
- Корпус изготовлен из коррозионно-устойчивой бронзы;
- Нержавеющий шток с двойным кольцевым уплотнением;
- Универсальное соединение посредством резьбового, паянного или сварного фитинга;
- Внешнее кольцевое уплотнение может быть заменено без отключения системы.
- Нержавеющий шток с двойным кольцевым уплотнением;
- Универсальное соединение посредством резьбового, паянного или сварного фитинга;
- Внешнее кольцевое уплотнение может быть заменено без отключения системы.
Технические характеристики:
- Рабочая температура клапана в пределах от 2 oС до 120 oС с защитной крышкой, с исполнительным механизмом до 100 oС;
- Пар низкого давления 110 oС/0,5 бар;
- Максимально допустимое рабочее давление 10 бар;
- Допустимое дифференциальное давление:
Ду 15 = 1,20 бар
Ду 20 = 0,75 бар
Ду 25 = 0,50 бар
Ду 32 = 0,25 бар
- Рабочая температура клапана в пределах от 2 oС до 120 oС с защитной крышкой, с исполнительным механизмом до 100 oС;
- Пар низкого давления 110 oС/0,5 бар;
- Максимально допустимое рабочее давление 10 бар;
- Допустимое дифференциальное давление:
Ду 15 = 1,20 бар
Ду 20 = 0,75 бар
Ду 25 = 0,50 бар
Ду 32 = 0,25 бар
Принцип действия:

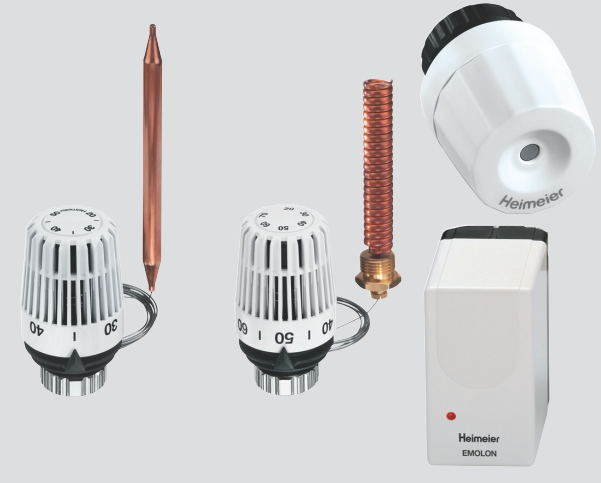

Для пропорционального управления без дополнительной энергии устанавливаются термостатические головки К с контактным (значение температуры может быть задано в пределах 20 oС ÷ 50 oС) или погружным датчиком (значение температуры может быть задано в пределах: 20 oС ÷ 70 oС, 40 oС ÷ 70 oС, 60 oС ÷ 90 oС). По мере роста температуры угловой канал В-АВ закрывается и прямой канал А-АВ открывается. Для осуществления двухточечного управления с дополнительной энергией устанавливается электротермический исполнительный механизм EMOtec (~24V, ~220V). При использовании моделей NO (открытых при обесточивании) при отсутствии напряжения открывается угловой канал В-АВ и закрывается прямой канал А-АВ. При использовании моделей NC (закрытых при обесточивании) при отсутствии напряжения открывается прямой канал А-АВ и закрывается угловой канал В-АВ. Во время переключения резких скачков напора не происходит. Для пропорционального или трехточечного управления устанавливаются исполнительные механизмы ЕМО 1, ЕМО EIB, EMOLON или ЕМО 3,(~24V, ~220V).
Применение:
1. Трехходовой смесительный клапан выполняет функцию смешивания, то есть управляет подмесом в системах отопления и охлаждения: обеспечивает переменный расход в первичном контуре и постоянный расход во вторичном контуре.
2. Трехходовой смесительный клапан выполняет функцию распределения, другими словами, управляет подмесом в системах отопления и охлаждения: обеспечивает постоянный расход в первичном контуре и переменный расход во вторичном контуре.
1. Трехходовой смесительный клапан выполняет функцию смешивания, то есть управляет подмесом в системах отопления и охлаждения: обеспечивает переменный расход в первичном контуре и постоянный расход во вторичном контуре.
2. Трехходовой смесительный клапан выполняет функцию распределения, другими словами, управляет подмесом в системах отопления и охлаждения: обеспечивает постоянный расход в первичном контуре и переменный расход во вторичном контуре.

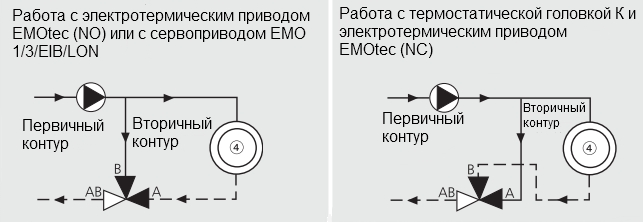

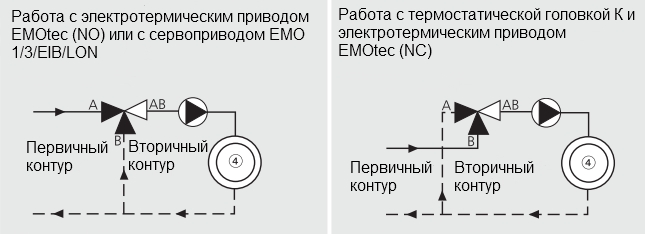

Внимание! При работе в режиме холодоснабжения, как в первом, так и во втором случае, если установлена термостатическая головка или обесточенная закрытая (NC) модель электротермического привода, то подключение входов А и В следует поменять местами (см. схемы).

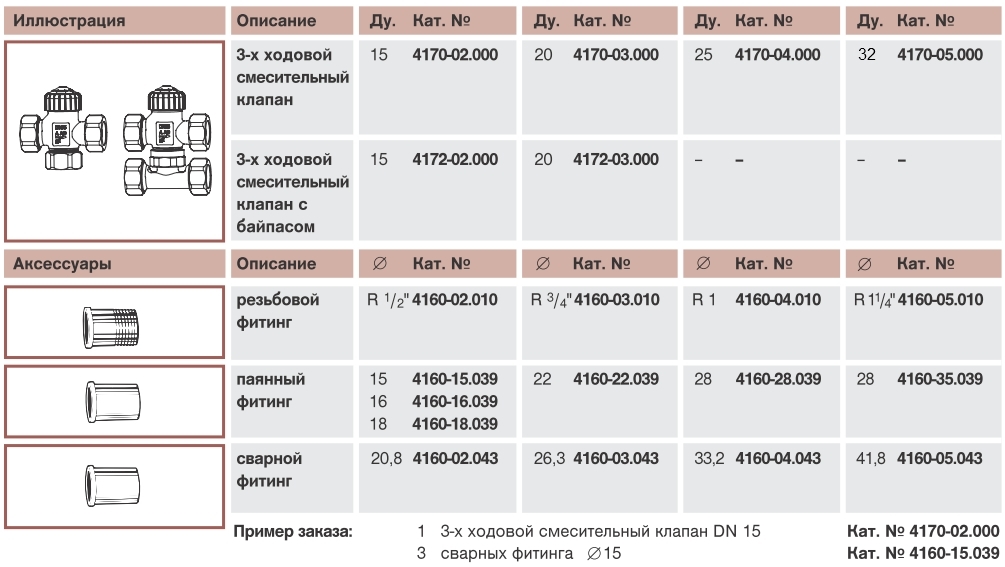

Габаритные размеры коды и аксессуары:

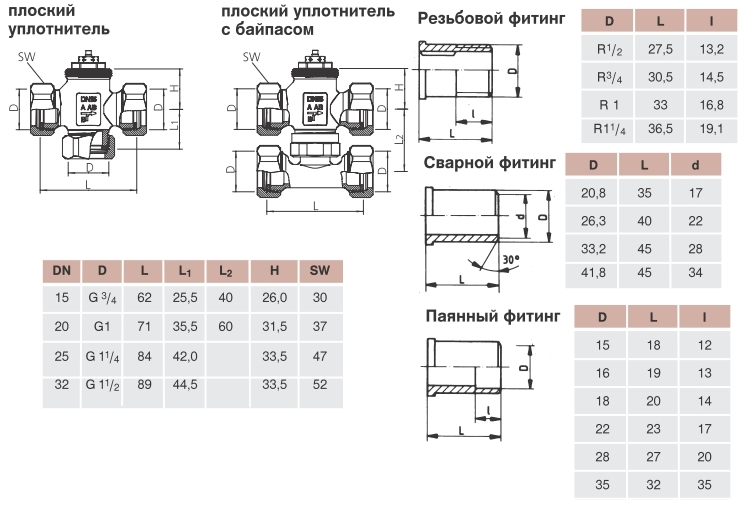

Трехходовой смесительный клапан с плоским уплотнителем Ду 15 ÷ Ду 32 и с плоским уплотнителем и Т-образным байпасом Ду 15, Ду 20; Монтаж с помощью резьбового, паяного или сварного фитинга компании Heimeier:

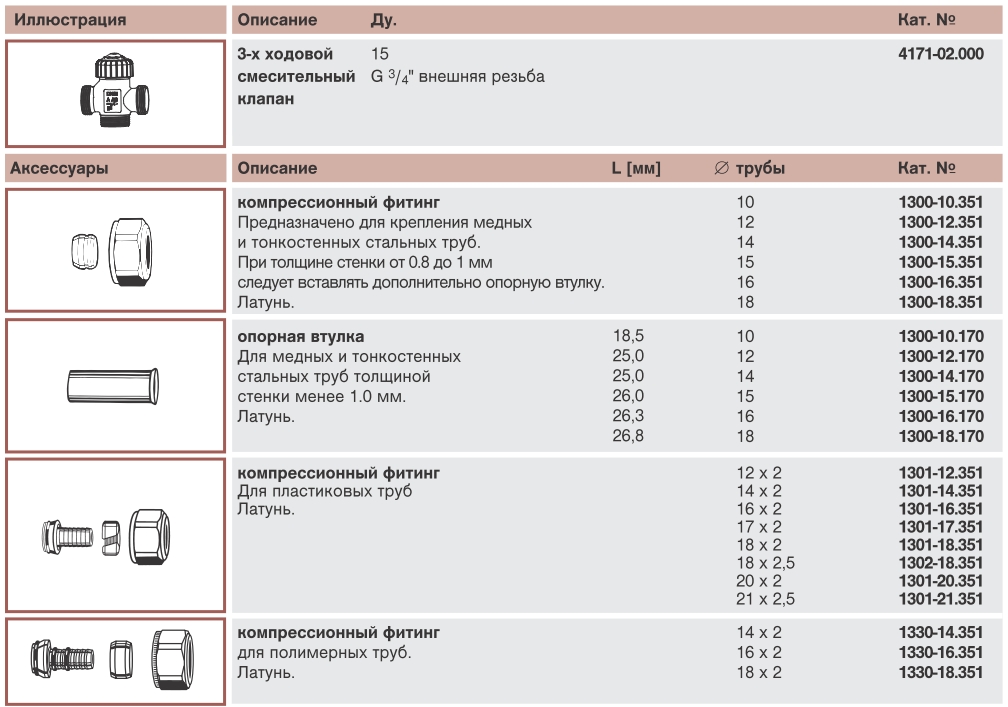

Трехходовой смесительный клапан с коническим уплотнителем Ду 15 и внешней резьбой 3/4”. Соединение для компрессионных фитингов компании Heimeier для пластиковых, медных и тонкостенных стальных труб:
Расчет и выбор размера трехходового смесительного клапана.
Трехходовой смесительный клапан каждого диаметра имеет свою характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs дает возможность нам определить, какой именно клапан необходим для той или иной системы.

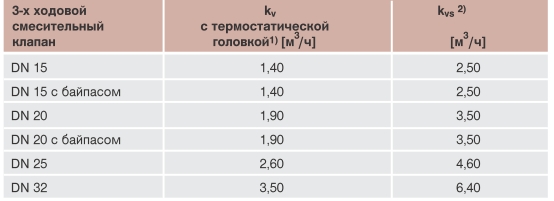

Ниже приведены значения Kvs для каждого диаметра трехходового смесительного клапана.
Трехходовой смесительный клапан каждого диаметра имеет свою характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs дает возможность нам определить, какой именно клапан необходим для той или иной системы.
Ниже приведены значения Kvs для каждого диаметра трехходового смесительного клапана.
1) Значение Kv показывает объемный расход в направлении углового прохода В-АВ или прямого прохода А-АВ, при среднем положении клапана ≈50%;
2) Значение Kvs показывает объемный расход в направлении углового прохода В-АВ при полностью открытом клапане или в направлении прямого прохода А-АВ, при полностью закрытом клапане.

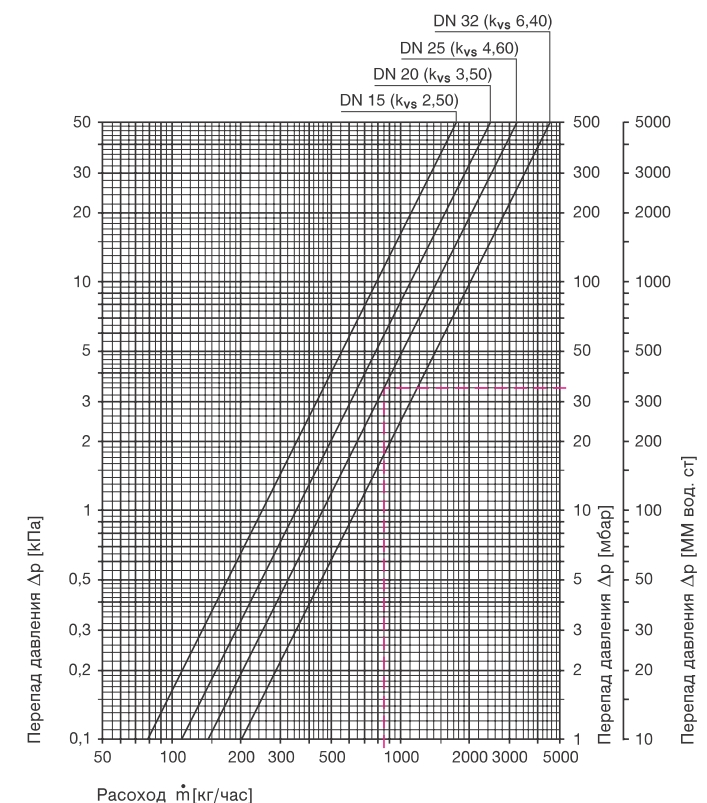

Выбор трехходового смесительного клапана для той или иной системы отопления осуществляется с помощью ниже приведенной диаграммы. Чтобы определить диаметр необходимого трехходового смесительного клапана достаточна знать два параметра – это перепад давления (кПа, мбар) и расход (кг/час). Начинаем с значения расхода и двигаемся вверх по диаграмме до линии нашего значения перепада давления. Если получаем точку, которая не точно попадает на прямую характеристику определенного клапана, то выбирают, как правило, клапан с меньшим значением Kvs, то есть с характеристикой, которая расположена левее полученной точки. В нашем случае при параметрах 34 мбар и расходом 850 кг/час выбираем клапан с коэффициентом Kvs=4,60 и DN 25.
2) Значение Kvs показывает объемный расход в направлении углового прохода В-АВ при полностью открытом клапане или в направлении прямого прохода А-АВ, при полностью закрытом клапане.
Выбор трехходового смесительного клапана для той или иной системы отопления осуществляется с помощью ниже приведенной диаграммы. Чтобы определить диаметр необходимого трехходового смесительного клапана достаточна знать два параметра – это перепад давления (кПа, мбар) и расход (кг/час). Начинаем с значения расхода и двигаемся вверх по диаграмме до линии нашего значения перепада давления. Если получаем точку, которая не точно попадает на прямую характеристику определенного клапана, то выбирают, как правило, клапан с меньшим значением Kvs, то есть с характеристикой, которая расположена левее полученной точки. В нашем случае при параметрах 34 мбар и расходом 850 кг/час выбираем клапан с коэффициентом Kvs=4,60 и DN 25.
Трехходовой смесительный клапан – это устройство, которое должно обладать высокой точностью, надежностью и функциональностью. На сегодняшний день, трехходовой смесительный клапан является одним из основных элементов автоматического управления в системах отопления, холодоснабжения и вентиляции.
