Техническая информация

Sololift2 - Канализационная установка



Области применения



Для отвода стоков от приборов, установленных выше уровня коллектора, рекомендуется отводить сточные воды самотёком непосредственно в канализационную трубу. В некоторых случаях это невозможно или неоправданно дорого. Особенно сложно бывает смонтировать систему под наклоном в случае реконструкции и модернизации.
Создать сток для любого сантехнического оборудования, установленного ниже уровня канализации (обратное течение) или находящегося далеко от основной канализационной трубы, можно с помощью Sololift2.
Установка Sololift2 используется в частных домах там, где стоки не могут быть напрямую отведены в канализацию за счет естественного уклона.
С Sololift2 легче установить унитаз, душевую кабину или умывальник в подвале, на уровне земли или на чердаке, так как Sololift2 перекачивает сточные воды в основную канализационную трубу.
Sololift2 даёт возможность устанавливать сантехнические устройства, такие как душевые кабины и унитазы, в удалении от основной канализационной трубы без дорогостоящих работ по прокладыванию дополнительных труб.
Sololift2 можно использовать для:

  • устройства дополнительных ванных комнат в подвале или на чердаке;
  • монтажа сантехнических устройств в подвале ниже уровня канализации, а также в качестве отличной защиты от противотока из главного канализационного коллектора;
  • недорогих ванных комнат на дачах;
  • дополнительных санузлов в гостиницах и пансионах;
  • ванных комнат для пожилых людей или инвалидов;
  • реконструкции или модернизации туалетов в офисах и других коммерческих зданиях для ограниченного числа пользователей согласно Директиве на строительные материалы и конструкции (89/106/ЕЭС).

Применявшийся стандарт:
EN 12050-3 (Sololift2 WC-1, WC-3, CWC-3) и EN 12050-2 (Sololift2 C-3, D-2).



Принцип действия


Сточная вода поступает из подключенных устройств в насосную установку Sololift2. Насос автоматически включается, когда уровень воды достигает уровня пуска, и выключается, когда уровень воды падает до уровня останова. Уровни пуска и останова зависят от типа Sololift2. Смотрите технические характеристики для каждого типа.
Резервуар каждой установки Grundfos Sololift2 изготовлен из композитного материала с легко очищаемой поверхностью и закругленными стенками для сведения к минимуму вероятности образования застойных зон. Правильно смонтированная установка Sololift2 работает автоматически. При более строгих требованиях техники безопасности используются устройства аварийной сигнализации. Смотрите раздел "Принадлежности" для каждого типа установок.
Уникальная конструкция была разработана с учётом задачи быстрого монтажа, а также возможности простого и чистого обслуживания. Канализационные насосные установки Sololift2 требуют минимального технического обслуживания. Рекомендуется регулярно проверять резервуар, в зависимости от области применения и частоты использования установки.
Grundfos предъявляет высокие требования к качеству выпускаемой продукции и поэтому может гарантировать эксплуатационную надежность, продолжительную и бесперебойную работу установки.
Производство идёт под контролем внешней организации на соответствие стандарту EN 12050-2/-3.

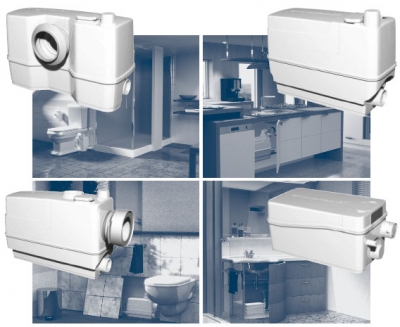

Sololift2 для использования в санузлах



Модель Описание Технические данные
 Sololift2 WC-1

Подходит для перекачивания сточных вод от унитаза или умывальника.
Характеристики:
  •   прочная конструкция с высокопроизводительным насосом и профессиональным режущим механизмом для безопасной и бесперебойной эксплуатации;
  •   установка готова к монтажу;
  •   быстрый и лёгкий монтаж;
  •   удобная в обслуживании конструкция с сухим электродвигателем;
  •   лёгкая установка с помощью гибких соединительных вставок и переходников для подводящих и нагнетательных патрубков.
Hмакс.: 8,5 м.
Qмакс.: 149 л/мин.
Потребляемая мощность, P1: не более 620 Вт.
Соединение выпускного патрубка:
• D22/25/28/32/36/40.
Дополнительный вход:
• 1 x D32/36/40 сверху.
Sololift2 WC-3


Подходит для перекачивания сточных вод от унитаза, умывальника, душевой кабинки, а также биде или писсуара.
Характеристики:
  •   прочная конструкция с высокопроизводительным насосом и профессиональным режущим механизмом для безопасной и бесперебойной эксплуатации;
  •   установка готова к монтажу;
  •   быстрый и лёгкий монтаж;
  •   удобная в обслуживании конструкция с сухим электродвигателем;
  •   лёгкая установка с помощью гибких соединительных вставок и переходников для подводящих и нагнетательных патрубков.
Hмакс.: 8,5 м.
Qмакс.: 149 л/мин.
Потребляемая мощность, P1: не более 620 Вт.
Соединение выпускного патрубка:
• D22/25/28/32/36/40.
Дополнительный вход:
• 1 x D32/36/40 сверху.
• 2 x D36/40/50 на левой и правой сторонах резервуара.
Sololift2 CWC-3


Подходит для перекачивания сточных вод от подвесного унитаза, умывальника, душевой кабинки, а также биде или писсуара.
Характеристики:
  •   компактная конструкция для фронтального монтажа на стене;
  •   прочная конструкция с высокопроизводительным насосом и профессиональным режущим механизмом для безопасной и бесперебойной эксплуатации;
  •   быстрый и лёгкий монтаж;
  •   удобная в обслуживании конструкция с сухим электродвигателем;
  •   лёгкая установка с помощью гибких соединительных вставок и переходников для подводящих и нагнетательных патрубков.
Hмакс.: 8,5 м.
Qмакс.: 149 л/мин.
Потребляемая мощность, P1: не более 620 Вт.
Соединение выпускного патрубка:
• D22/25/28/32/36/40.
Дополнительный вход:
• 1 x D32/36/40 сверху.
• 2 x D36/40/50 на левой и правой сторонах резервуара.
 Sololift2 C-3

Подходит для перекачивания серых стоков от стиральных и посудомоечных машин, ванны, душа, умывальника или кухонной мойки.
Характеристики:
  •   компактная конструкция для фронтального монтажа на стене;
  •   высокопроизводительный насос со свободным проходом частиц размером 20 мм для перекачивания бытовых стоков температурой до 90 °C;
  •   установка готова к монтажу;
  •   быстрый и лёгкий монтаж;
  •   удобная в обслуживании конструкция с сухим электродвигателем;
  •   лёгкая установка с помощью гибких соединительных вставок и переходников для подводящих и нагнетательных патрубков.
Hмакс.: 8,8 м.
Qмакс.: 185 л/мин.
Потребляемая мощность, P1: не более 640 Вт.
Соединение выпускного патрубка:
• D22/25/28/32/36/40.
Дополнительный вход:
• 1 x D32/36/40 сверху.
• 2 x D36/40/50 на левой и правой сторонах резервуара.

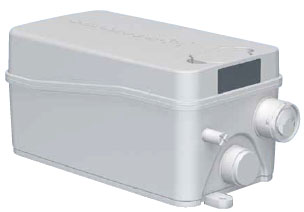

 Sololift2 D-2

Очень компактное исполнение для перекачивания серых стоков от умывальника, душа или биде.
Характеристики:
  •   конструкция для фронтального монтажа на стене или монтажа в шкафу;
  •   прочная конструкция для безопасной и бесперебойной эксплуатации с высокопроизводительным насосом со свободным проходом частиц размером не больше 10 мм;
  •   установка готова к монтажу;
  •   встроенный обратный клапан, вентиляционный клапан с угольным фильтром и защитой от перелива;
  •   быстрый и лёгкий монтаж;
  •   удобная в обслуживании конструкция с сухим электродвигателем.
Hмакс.: 5,5 м.
Qмакс.: 105 л/мин.
Потребляемая мощность, P1: не более 280 Вт.
Соединение выпускного патрубка:
• D22/32.
Дополнительный вход:
• 2 x D36/40/50 на левой и правой сторонах резервуара.

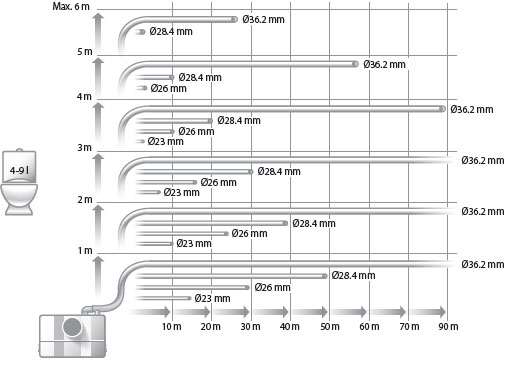

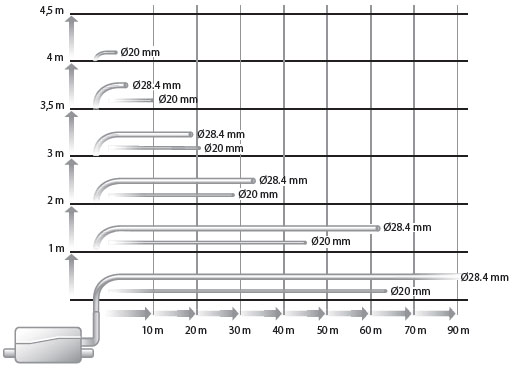

Размеры и монтаж

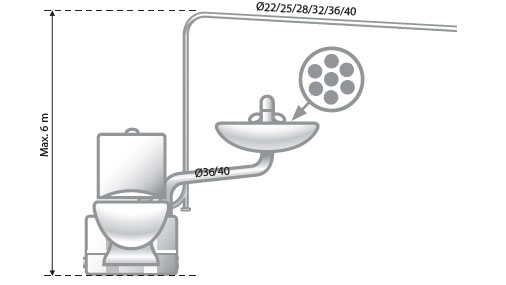

Sololift2 WC-1 для туалета

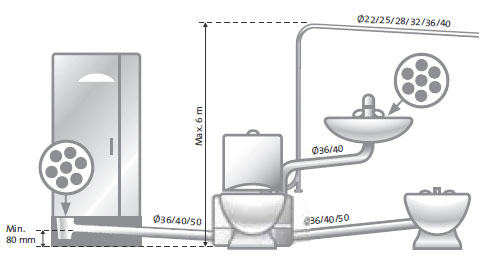

Sololift2 WC-3:

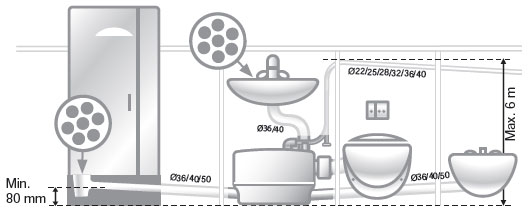

Sololift2 CWC-3 для душа, раковины и туалета

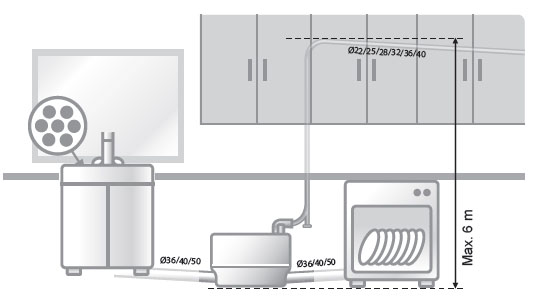

Sololift2 C-3 для стиральной машины и раковины

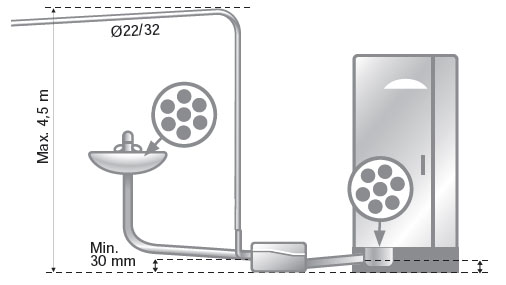

Sololift2 D-2 для душа и раковины









Размеры и установка

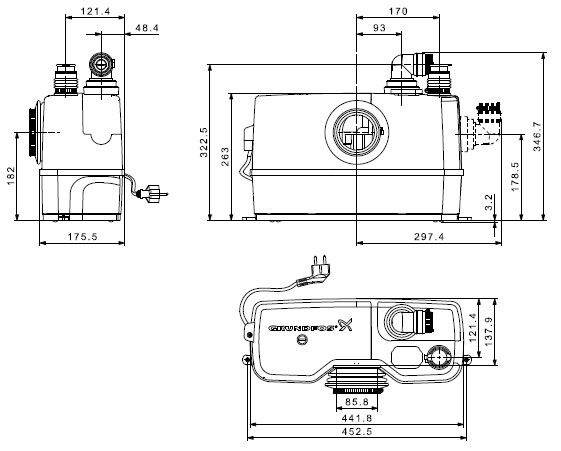

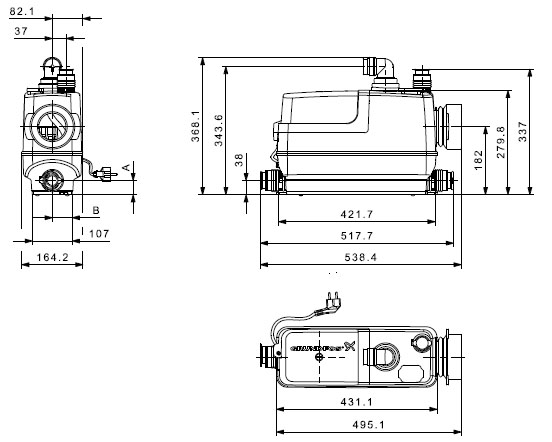

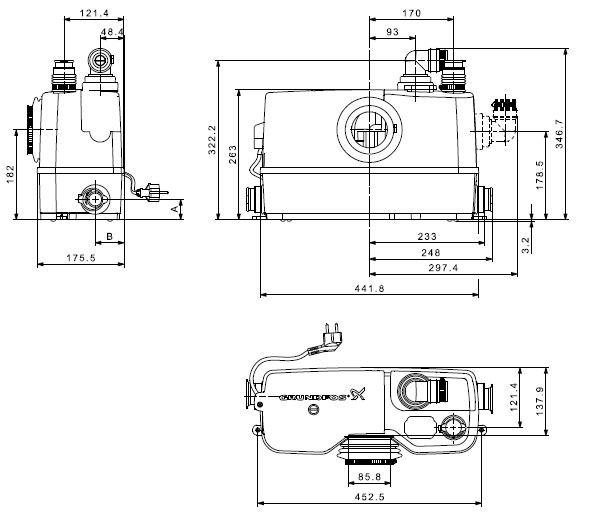

Sololift2 WC-1, Sololift2 WC-3, Sololift2 CWC-3:

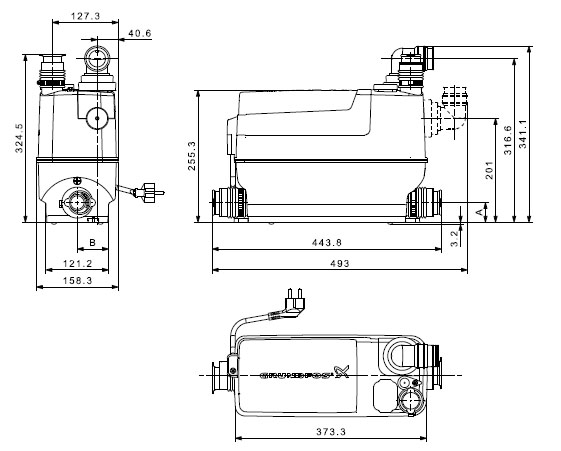

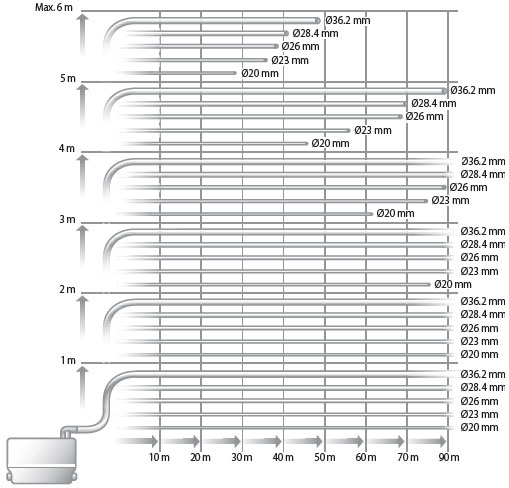

Sololift2 C-3:

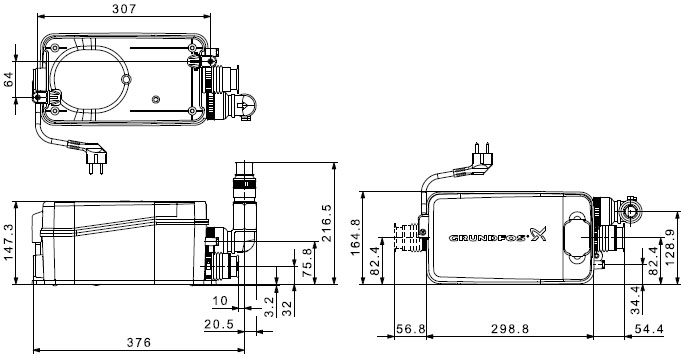

Sololift2 D-2:








Комплектация оборудования



Продукт Комплектующие в составе поставки
 Sololift2 WC-1

• 1 колено (от 40 до D40-32)
• 1 переходник со встроенным обратным клапаном
• 1 муфта для труб (от D40 до D40-32)
• 1 клапан крышки
• 1 переходник (D22/32)
• 1 переходник (D25/32)
• 1 переходник (D28/32)
• Шланговые хомуты (1 x D90, 4 x D32-50)
• 2 опоры для монтажа на полу
• Винты и штепсельная вилка
Sololift2 WC-3


• 1 колено (от D40 до D40-32)
• 1 переходник со встроенным обратным клапаном
• 1 муфта для труб (от D40 до D40-32)
• 1 муфта для труб (от D50 до D50-40)
• 1 клапан крышки
• 1 переходник (D22/32)
• 1 переходник (D25/32)
• 1 переходник (D28/32)
• Шланговые хомуты (1 x D90, 4 x D32-50, 2 x D40-60)
• 2 опоры для монтажа на полу
• Винты и штепсельная вилка
Sololift2 CWC-3


• 1 колено (от D40 до D40-32)
• 1 муфта для труб (от D40 до D40-32)
• 1 муфта для труб (от D50 до D50-40)
• 1 переходник (D22/32)
• 1 переходник (D25/32)
• 1 переходник (D28/32)
• 1 сливной шланг
• 1 заглушка для сливного шланга
• Шланговые хомуты (1 x D90, 4 x D32-50, 2 x D40-60, 2 x D8-16)
• 2 опоры для монтажа на полу
• Винты и штепсельная вилка
 Sololift2 C-3

• 1 колено (от D40 до D40-32)
• 1 муфта для труб (от D40 до D40-32)
• 1 муфта для труб (от D50 до D50-40)
• 1 обратный клапан
• 1 клапан крышки
• 1 переходник (D22/32)
• 1 переходник (D25/32)
• 1 переходник (D28/32)
• 1 сливной шланг
• 1 заглушка для сливного шланга
• Шланговые хомуты (4 x D32-50, 2 x D40-60, 2 x D8-16)
• 2 опоры для монтажа на полу
• Винты и штепсельная вилка
 Sololift2 D-2

• 1 муфта для труб (от D40 до D40-32)
• 1 выходной патрубок (колено)
• 1 переходник (D25/32)
• 1 переходник (D28/32)
• 1 сливной шланг
• 1 заглушка для сливного шланга
• Шланговые хомуты (4 x D32-50, 2 x D40-60, 2 x D8-16)
• 2 опоры для монтажа на полу
• Винты и штепсельная вилка
