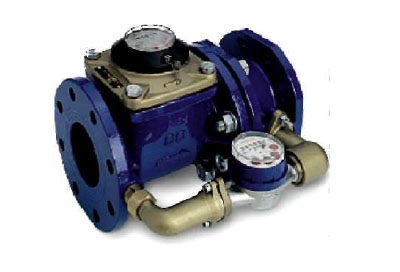

Счетчики холодной воды спаренные MWN/JS-S
Производитель - завод Apator PoWoGaz S.A. (Польша)
Счетчики предназначены для учета воды, в том числе коммерческого, в системах водоснабжения с большим диапазоном изменения водопотребления.
МОДЕЛИ СЧЕТЧИКОВ
- Основной счетчик - модель MWN;
- Дополнительный счетчик - модель JS;
- Переключающий пружинный клапан.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Широкий диапазон измерения расхода - от минимального на дополнительном счетчике до максимального на основном;
- Переключающий пружинный клапан автоматически направляет поток воды в основной или дополнительный счетчик воды в зависимости от расхода воды;
- Диапазоны измерения перекрывают друг друга;
- Счетные механизмы обоих счетчиков отделены от измерительной камеры и находятся в герметичном корпусе.
Межповерочный интервал в Украине 2 года.
Технические характеристики
| Тип счетчика | основной MWN - турбинный сухоходный, дополнительный JS - крыльчатый одноструйный сухоходный |
| Номинальные диаметры | DN 50/ 80/ 100/ 150 |
| Диапазон номинальных расходов воды, м3/ч | 2,5 - 150 |
|
Максимальная температура измеряемой среды |
50 °С |
| Номинальное давление | PN16 |
| Присоединение | фланцевое |
| Монтажное положение | горизонтальное (циферблатом вверх); дополнительный счетчик устанавливается с правой стороны основного счетчика в соответствие с направлением, показанным на корпусе. Возможна, по требованию, установка с левой стороны. |
| Допустимая относительная погрешность в диапазоне расходов: в интервале от Qt (включительно) до Qmax |
± 2 % |
| Характеристики счетчиков | Номинальный диаметр, мм | ||||||
| 50 | 80 | 100 | 150 | ||||
| Номинальный объемный расход в соответствие с ISO 7858 |
Qn | м3/ч | 15 | 40 | 60 | 150 | |
| Максимальный расход | Qmax | м3/ч | 50 | 120 | 180 | 350 | |
| Максимальный рабочий расход | Qn | м3/ч | 35 | 90 | 125 | 250 | |
| Переходной объемный расход | Qt | м3/ч | 3 | 6 | 6 | 12 | |
| Минимальный объемный расход | Qmin | м3/ч | 0,05 | 0,05 | 0,05 | 0,3 | |
| Порог чувствительности | - | м3/ч | 0,015 | 0,015 | |||
| Емкость отчетного устройства | основного | - | м3 | 1 000 000 | 10 000 000 | ||
| дополнительного | 100 000 | 1 000 000 | |||||
| Цена единицы наименьшего деления | основного | - | м3 | 0,0005 | 0,005 | ||
| дополнительного | 0,00005 | 0,0005 | |||||

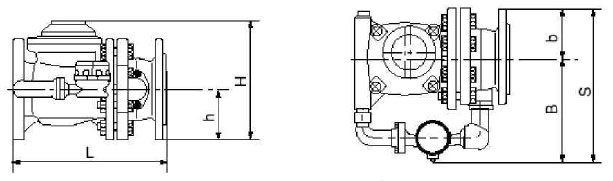

| Габаритные размеры | L | мм | 270 | 300 | 360 | 500 ± 15 | |
| H | мм | 220 | 240 | 255 | 354 | ||
| h | мм | 75 | 95 | 105 | 135 | ||
| S | мм | 280 | 310 | 340 | 445 | ||
| B | мм | 185 | 200 | 215 | 295 | ||
| b | мм | 95 | 110 | 125 | 150 | ||
| - | кг | 19 | 24 | 30 | 75 | ||
