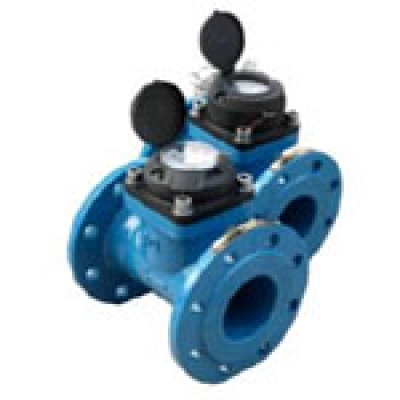

Счетчики холодной воды ирригационные WI и WIK
Производитель - завод Apator PoWoGaz S.A. (Польша)
Счетчики предназначены для измерения объема протекающей через них холодной воды. Счетчики могут применяться для учета питьевой и технической воды, а также сточных вод, не содержащих крупных механических примесей и жира. Счетчики с импульсным выходом могут применяться как первичные преобразователи расхода в составе автоматизированных систем учета и дозирования воды.
Счетчики имеют специальную конструкцию измерительного механизма с тангенциальной крыльчаткой, расположенной в верхней части измеряемого потока воды, что повышает надежность работы крыльчатки при наличии в воде илистых взвесей и песка.
В зависимости от назначения счетчики имеют следующую маркировку:
- WI - счетчики холодной воды;
- WIK- счетчики холодной воды с импульсным выходом.
ОСОБЕННОСТИ КОНСТРУКЦИИ
- Практически полнопроходное сечение.
- Увеличенное в 1,7-2,5 раза значение номинального расхода.
- Малые потери напора.
- Возможность монтажа в горизонтальных и вертикальных трубопроводах.
- Измерительный механизм выполнен единым съемным блоком, что облегчает выполнение сервисных работ.
- Высокая надежность и ремонтопригодность.
- Малая монтажная длина.
Межповерочный интервал в Украине 3 года.
| Тип счетчика | Ирригационный сухоходный |
| Номинальные диаметры | DN50 - 200 |
| Диапазон номинальных расходов воды, м3/ч | 30 - 450 |
|
Максимальная температура измеряемой среды |
50 °С |
| Номинальное давление | PN16 |
| Присоединение | фланцевое |
| Монтажное положение | горизонтальное (циферблатом вверх); вертикальное или наклонное |
| Допустимая относительная погрешность в диапазоне расходов в интервале от Qmin до Qmax |
± 5 % |
| Емкость счетного механизма, м3 | 999 999.995 |
|
Цена импульса |
1000 Возможна поставка счетчиков с ценой импульса 10 000 |
| Длина кабеля передатчика импульсов, м | 2 |
|
Параметры импульсного выхода |
200 0.5 10 |
УКАЗАНИЯ ПО МОНТАЖУ
- Счетчик может быть установлен в горизонтальный (циферблатом вверх), вертикальный или наклонный трубопровод.
- Место установки счетчика должно обеспечивать полное заполнение его сечения в процессе эксплуатации.
- Требования к прямым (расходомерным) участкам труб: 5 DN перед и 3 DN после счетчика.
- Требования к окружающей среде: температура воздуха 5-30 °С при относительной влажности до 80 %.
| Характеристики счетчиков | Номинальный диаметр, мм | ||||||||
| 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| Максимальный расход | Qmax | м3/ч | 70 | 100 | 150 | 250 | 350 | 500 | 900 |
| Номинальный объемный расход | Qn | м3/ч | 30 | 50 | 90 | 125 | 175 | 250 | 450 |
| Переходной объемный расход | Qt | м3/ч | 4,5 | 8 | 10 | 11 | 12 | 15 | 30 |
| Минимальный объемный расход | Qmin | м3/ч | 1,2 | 4 | 5 | 7 | 8 | 10 | 18 |

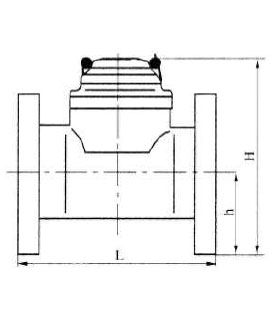

| Длина | L | мм | 200 | 200 | 225 | 250 | 250 | 300 | 350 |
| Высота | H | мм | WI | ||||||
| 230 | 240 | 250 | 260 | 280 | 305 | 335 | |||
| WIK | |||||||||
| 250 | 260 | 270 | 280 | 300 | 325 | 355 | |||
| h | мм | 75 | 85 | 95 | 105 | 120 | 135 | 160 | |
| Вес | - | кг | 11 | 12 | 14 | 18 | 22 | 27 | 40 |
