Техническая информация

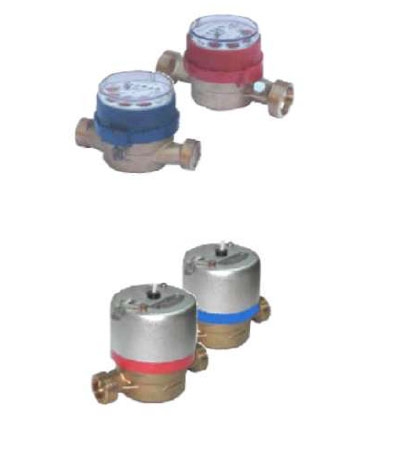

Квартирные счетчики горячей и холодной воды крыльчатые одноструйные JS (DN15 и DN20)



Производитель - завод Apator PoWoGaz S.A. (Польша)



Счетчики предназначены для учета воды, в том числе коммерческого, в системах водо- и теплоснабжения.

Счетчики с импульсным выходом (модификации JS-NK и и JS90-NK) могут применяться как первичные преобразователи расхода в составе теплосчетчиков и автоматизированных системах учета и дозирования воды



МОДЕЛИ СЧЕТЧИКОВ

  • JS - счетчики холодной воды.
  • JS 90 - счетчики горячей воды с максимальной температурой 90°С
  • JS-NK - счетчики холодной воды с импульсным выходом.
  • JS90-NK - счетчики горячей воды с импульсным выходом с максимальной температурой 90 °С



ОСОБЕННОСТИ КОНСТРУКЦИИ

  • Малые потери напора.
  • Корпус счетчиков выполнен из латуни.
  • Счетчики с импульсным выходом выполнены с антимагнитным экраном.
  • Счетный механизм отделен от измерительной камеры.
  • Высокая надежность и ремонтопригодность.

 Межповерочный интервал в Украине 4 года.



Технические характеристики



Тип счетчика крыльчатый одноструйный сухоходный
Номинальные диаметры DN 15, 20
Диапазон номинальных расходов воды, м3 1,5-2,5

Максимальная температура рабочей среды:

счетчики холодной воды
счетчики горячей воды



50 °С
90 °С

Номинальное давление PN16
Метрологический класс

А - при вертикальной установке,
В - при горизонтальной установке

Присоединение резьбовое
Монтажное положение горизонтальное,вертикальное
Допустимая относительная погрешность
в диапазоне расходов:

в интервале от Qt до Qmax
в интервале от Qmin до Qt


± 2 / ± 3 (для счетчика хол. /гор. воды)

±5

Емкость счетного механизма, м3 99999
Цена деления шкалы счетного механизма, л 0.1

Цена импульса

(для счетчиков с импульсным выходом), л/имп

10

Возможна поставка счетчиков с другой ценой импульса: 1; 2,5; 25; 100; 250; 1000

Длина кабеля передатчика импульсов, м 2

Параметры импульсного выхода
максимальное сопротивление, В
максимальный ток переключения, мА
максимальное сопротивление:

в замкнутом состоянии, Ом
в разомкнутом состоянии, МОм


50
20

10
1









Характеристики счетчиков Номинальный диаметр, мм
15 20
Номинальный объемный расход в соответствие с ISO 4046
Qn м3 1.5 2.5
Метрологический класс/монтажное положение - - B/H A/V B/H A/V
Максимальный расход Qmax м3 6 8
Переходной объемный расход Qt м3 0.12 0.15 0.2 0.25
Минимальный объемный расход Qmin м3 0.03 0.06 0.05 0.10
Порог чувствительности - м3 0.008 0.015
Цена импульса для счетчиков JS-NK (в скобках опционное исполнение) - л/имп 10 (1; 2.5; 25; 100; 250; 1000)
Емкость отчетного устройства - м3 99999
Цена единицы наименьшего деления - м3 0.00001

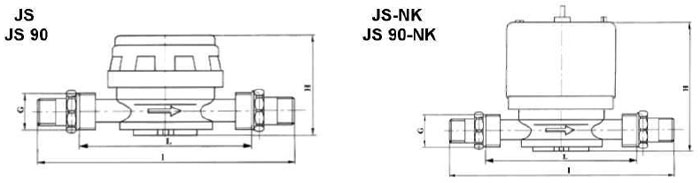

Длина L мм 110 130
Длина со штуцерами I мм 190 230
Высота H мм 75 (85 с имп.выходом)
Резьба G дюйм G 3/4 G 1
Масса (без штуцеров) - кг 0.45 (0.49 с имп.вых.) 0.55 (0.58 с имп.вых.)
