Техническая информация

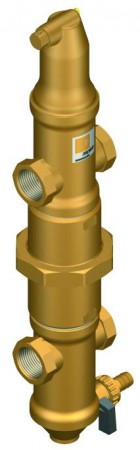

| Zeparo ZUC | Гидравлический разделитель | Модель Collect с отделителем микропузырьков и частиц шлама | ||||||||||
 |
• Тип Universal | Латунь • Внутренняя резьба или компрессионный фитинг (22 мм) | горизонтальный фитинг • сепаратор helistill | тангенциальная динамика при сепарации • расположенный не по центру клапан отделения твердых частиц | оптимизированная, тангенциальная промывка • автоматический клапан выпуска воздуха leakfree • антифриз до 50% |
||||||||||
| TS: 110 °C | TSmin: -10 °C | PS: 10 бар | PSmin: 0 бар | ||||||||

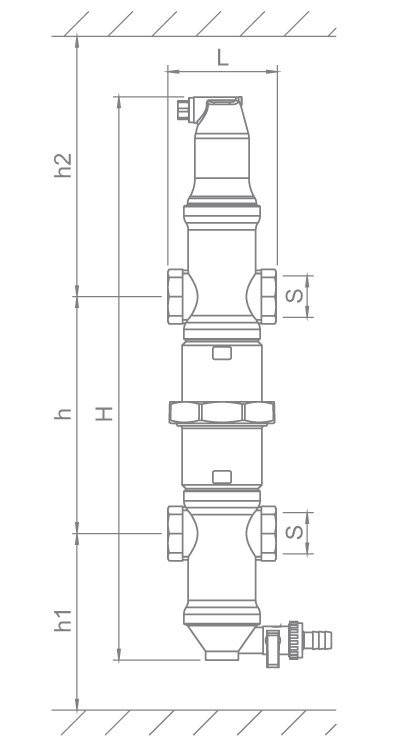

| Тип | H мм |
h мм |
h1 мм |
h2 мм |
L мм |
G кг |
S | VD м3/ч |
VPE штук |
№ изд. | |
| ZUC 20 | 450 | 211 | 128 | 176 | 88 | 2.8 | G ¾ | 1.25 | 1 | 789 5120 | |
| ZUC 22 | 450 | 211 | 128 | 176 | 88 | 2.6 | 22 mm | 1.25 | 1 | 789 5122 | |
| ZUC 25 | 456 | 193 | 140 | 186 | 88 | 3.1 | G 1 | 2 | 1 | 789 5125 | |
| ZUC 32 | 520 | 227 | 155 | 203 | 88 | 3.6 | G 1 ¼ | 3.7 | 1 | 789 5132 | |
| ZUC 40 | 586 | 231 | 187 | 235 | 88 | 3.9 | G 1 ½ | 5 | 1 | 789 5140 | |

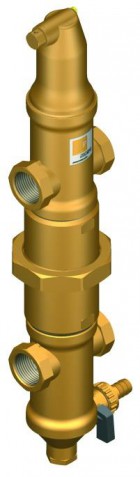

| Zeparo ZUCM | Гидравлический разделитель | Модель Collect с отделителем микропузырьков и частиц шлама | с магнитным действием | ||||||||||
 |
• Тип Universal | Латунь • Внутренняя резьба или компрессионный фитинг (22 мм) | горизонтальный фитинг • сепаратор helistill | тангенциальная динамика при сепарации • расположенный не по центру клапан отделения твердых частиц | оптимизированная, тангенциальная промывка • Магнитный стержень в кармане для улучшения поглощения магнетита • автоматический клапан выпуска воздуха leakfree • антифриз до 50% |
||||||||||
| TS: 110 °C | TSmin: -10 °C | PS: 10 бар | PSmin: 0 бар | ||||||||
| Тип | H мм |
h мм |
h1 мм |
h2 мм |
L мм |
G кг |
S | VD м3/ч |
VPE штук |
№ изд. | |
| ZUCM 20 | 464 | 211 | 202 | 176 | 88 | 2.9 | G ¾ | 1.25 | 1 | 789 5220 | |
| ZUCM 22 | 464 | 211 | 202 | 176 | 88 | 2.7 | 22 mm | 1.25 | 1 | 789 5222 | |
| ZUCM 25 | 470 | 193 | 214 | 186 | 88 | 3.2 | G 1 | 2 | 1 | 789 5225 | |
| ZUCM 32 | 534 | 227 | 229 | 203 | 88 | 3.7 | G 1 ¼ | 3.7 | 1 | 789 5232 | |
| ZUCM 40 | 602 | 231 | 261 | 235 | 88 | 4.0 | G 1 ½ | 5 | 1 | 789 5240 | |
Дополнительное оборудоние: Адаптер Zeparo ZPA
| Zeparo Collect | Гидравлический распределитель применяется для гидравлического разделенияmit контуров источника и потребителя с одновременной дегазацией и удалением шлама. Устанавливается между контурами источника и потребителя. Встроенная система сепарации микроскопических пузырьков функционирует при условии соблюдения установленных значений для HB | |||||||||
| tmax | °C | 90 | 80 | 70 | 60 | 50 | 40 | 30 | 20 | 10 | |
| HB | мВт | 15.0 | 13.4 | 11.7 | 10.0 | 8.4 | 6.7 | 5.0 | 3.3 | 1.7 | |
| Для надежного функционирования необходимо отрегулировать значения объёмного расхода V1 и V2. | ||||||||||

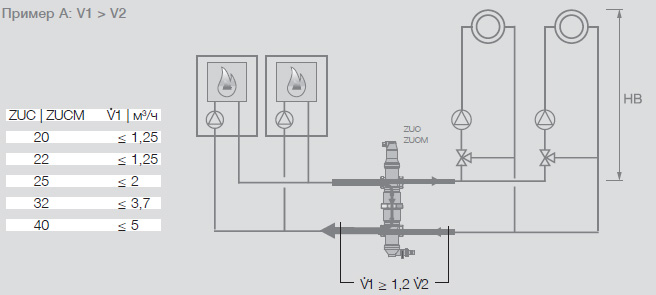

| Пример A: Первичный расход V1 больше, чем вторичный расход V2 | ||||||||||
|
Применяется в системах, где расход в контуре потребителя V2 уменьшен путем подмешивания обратного теплоносителя и не применяется никакого регулирования на сточнике. Не применяется в схемах с кондесационными котлами. |
||||||||||

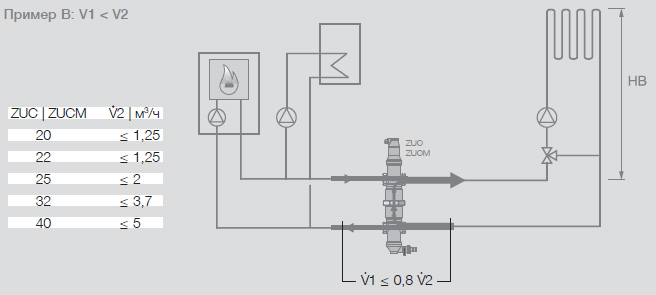

| Пример B: Первичный расход V1 меньше, чем вторичный расход V2 | ||||||||||
|
Применяется в схемах с конденсационными котлами, а так же в системах напольного отопления. Вторичный расход V2 в контуре напольного отопления выше, чем расход V1 конденсационного котла. Контур ГВС должен быть отключен с первичной стороны схемы. |
||||||||||
