Техническая информация
| Zeparo ZIO ... F | Сепаратор | Модель Omni дополнительно для микропузырьков или частиц шлама | |||||||||||||
 |
• Тип Industrial | Сталь | Цвет „бериллий“ • Фланцевое соединение PN 16 | горизонтальный фитинг • сепаратор helistill | тангенциальная динамика при сепарации • Клапан отделения твердых частиц | оптимизированная, тангенциальная промывка • Возможно оснащение Zeparo Magnet Attachment ZIMA для увеличения количества захватываемого магнетита • автоматический клапан выпуска воздуха leakfree | блокируемая модель eXtra • антифриз до 50% • изготовлен согласно PED/DEP 97/23/EC |
|||||||||||||
| TS: 110 °C | TSmin: -10 °C | PS: 10 бар | PSmin: 0 бар | |||||||||||

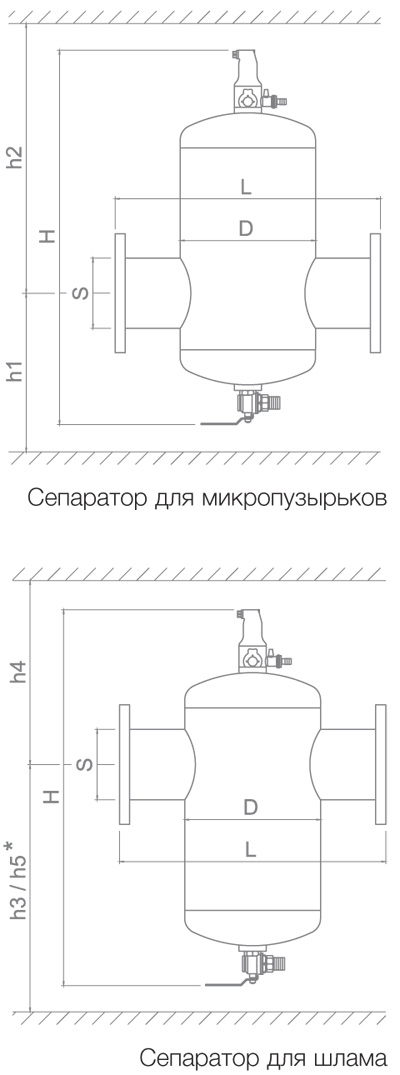

| Тип | D мм |
H мм |
h1 мм |
h2 мм |
h3 мм |
h4 мм |
h5* мм |
L мм |
G кг |
S |
VD м3/ч |
VM м3/ч |
№ изд. | |
| ZIO 50 F | 168 | 626 | 244 | 452 | 406 | 290 | 596 | 336 | 20 | 50 | 8 | 25 | 788 2050 | |
| ZIO 65 F | 168 | 626 | 244 | 452 | 406 | 290 | 596 | 336 | 22 | 65 | 15 | 42 | 788 2065 | |
| ZIO 80 F | 219 | 739 | 275 | 534 | 488 | 321 | 663 | 470 | 30 | 80 | 20 | 58 | 788 2080 | |
| ZIO 100 F | 219 | 739 | 275 | 534 | 488 | 321 | 663 | 470 | 32 | 100 | 30 | 95 | 788 2100 | |
| ZIO 125 F | 324 | 941 | 375 | 636 | 590 | 421 | 780 | 635 | 57 | 125 | 50 | 147 | 788 2125 | |
| ZIO 150 F | 324 | 941 | 375 | 636 | 590 | 421 | 780 | 635 | 61 | 150 | 75 | 218 | 788 2150 | |
| ZIO 200 F | 406 | 1169 | 382 | 757 | 711 | 428 | 886 | 775 | 110 | 200 | 125 | 360 | 788 2200 | |
| ZIO 250 F | 508 | 1316 | 445 | 941 | 895 | 491 | 1070 | 890 | 141 | 250 | 200 | 575 | 788 2250 | |
|
ZIO 300 F |
610 | 1556 | 510 | 1116 | 1070 | 556 | 1245 | 1005 | 225 | 300 | 275 | 814 |
788 2300 |
|
|
* При оснащении Zeparo Magnet Attachment ZIMA Модели TS > 110 °C | PS > 10 бар по запросу
|
||||||||||||||
| Дополнительное оборудование |
• Адаптер Zeparo ZPA • Magnet Attachment Zeparo ZIMA • Теплоизоляция Zeparo ZHI |
|||||||||||||
| Zeparo ZIO ... S | Сепаратор | Модель Omni дополнительно для микропузырьков или частиц шлама | |||||||||||||
 |
• Тип Industrial | Сталь | Цвет „бериллий“ • Свариваемый край | горизонтальный фитинг • сепаратор helistill | тангенциальная динамика при сепарации • Клапан отделения твердых частиц | оптимизированная, тангенциальная промывка • Возможно оснащение Zeparo Magnet Attachment ZIMA для увеличения количества захватываемого магнетита • автоматический клапан выпуска воздуха leakfree | блокируемая модель eXtra • антифриз до 50% • изготовлен согласно PED/DEP 97/23/EC |
|||||||||||||
| TS: 110 °C | TSmin: -10 °C | PS: 10 бар | PSmin: 0 бар | |||||||||||
| Тип | D мм |
H мм |
h1 мм |
h2 мм |
h3 мм |
h4 мм |
h5* мм |
L мм |
G кг |
S |
VD м3/ч |
VM м3/ч |
№ изд. | |
| ZIO 50 S | 168 | 626 | 244 | 452 | 406 | 290 | 596 | 336 | 14 | 50 | 8 | 25 | 788 3050 | |
| ZIO 65 S | 168 | 626 | 244 | 452 | 406 | 290 | 596 | 336 | 15 | 65 | 15 | 42 | 788 3065 | |
| ZIO 80 S | 219 | 739 | 275 | 534 | 488 | 321 | 663 | 456 | 22 | 80 | 20 | 58 | 788 3080 | |
| ZIO 100 S | 219 | 739 | 275 | 534 | 488 | 321 | 663 | 456 | 23 | 100 | 30 | 95 | 788 3100 | |
| ZIO 125 S | 324 | 941 | 375 | 636 | 590 | 421 | 780 | 619 | 46 | 125 | 50 | 147 | 788 3125 | |
| ZIO 150 S | 324 | 941 | 375 | 636 | 590 | 421 | 780 | 619 | 47 | 150 | 75 | 218 | 788 3150 | |
| ZIO 200 S | 406 | 1169 | 382 | 757 | 711 | 428 | 886 | 759 | 91 | 200 | 125 | 360 | 788 3200 | |
| ZIO 250 S | 508 | 1316 | 445 | 941 | 895 | 491 | 1070 | 874 | 112 | 250 | 200 | 575 | 788 3250 | |
|
ZIO 300 S |
610 | 1556 | 510 | 1116 | 1070 | 556 | 1245 | 989 | 217 | 300 | 275 | 814 |
788 3300 |
|
|
* При оснащении Zeparo Magnet Attachment ZIMA Модели TS > 110 °C | PS > 10 бар по запросу
|
||||||||||||||
| Дополнительное оборудование |
• Адаптер Zeparo ZPA • Magnet Attachment Zeparo ZIMA • Теплоизоляция Zeparo ZHI |
|||||||||||||
