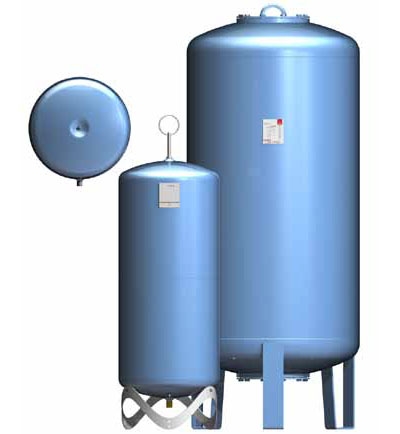

Statico - Расширительные баки с постоянным газовым
наполнением



Область применения:
системы отопления, гелиосистемы, системы охлаждения.


Среда:
неагрессивные и нетоксичные среды.
Антифриз до 50%.


Давление:
минимально допустимое давление, PSmin: 0 бар
максимально допустимое давление, PS: см. артикулы


Температура:
максимально допустимая температура, TS: 120 °C
минимально допустимая температура, TSmin: -10 °C
максимально допустимая температура камеры, TB: 70 °C
минимально допустимая температура камеры, TBmin: 5 °C


Материал:
сталь. Цвет „бериллий“.
запорнорегулирующий клапан DLV: латунь


Функции, оборудование, особенности:
- воздухонепроницаемая бутил-каучуковая камера airproof согласно EN 13831 и внутреннему стандарту Pneumatex.
- воздухонепроницаемая бутил-каучуковая камера airproof согласно EN 13831 и внутреннему стандарту Pneumatex, в баках серии SG камера может быть заменена.
- синусоидальное кольцо для вертикальной установки и облегчения траспортировки (SU). ножки для вертикальной установки (SG). настенная скоба для упрощения монтажа (SD).
- возможность нижнего, бокового или верхнего присоединения. Для моделей от 80 литров - нижнее или боковое присоединение (SD).


Транспортировка и хранение:
в теплых и сухих местах.


Аттестация:
Утверждение типового образца согласно CE PED/ DEP
97/23/EC.


Гарантия:
Statico SD, SU: гарантия на баки 5 лет.
Statico SG: гарантия на воздухонепронициемые бутил-каучуковые камеры 5 лет.



Описание



Statico SD - В форме диска

Тип VN
[л]
P0
[бар]
D H [кг] S № изделия
3 бар (PS)
SD 8.3
SD 12.3
SD 18.3
SD 25.3
SD 35.3
SD 50.3
SD 80.3

8
12
18
25
35
50
80

1
1
1
1
1
1,5
1,5

314
352
393
436
485
536
636

166
199
222
249
280
316
346

3,5
3,7
4,1
5
6,4
8
12,7

R1/2
R1/2
R3/4
R3/4
R3/4
R3/4
R3/4

710 1000
710 1001
710 1002
710 1003
710 1004
710 1005
710 1006
10 бар (PS)
SD 8.10
SD 12.10
SD 18.10
SD 25.10
SD 35.10
SD 50.10
SD 80.10

8
12
18
25
35
50
80

4
4
4
4
4
4
4

314
352
393
436
485
536
636

166**
199**
222**
249**
280**
316**
346**

4,0
5,1
6,5
8
9,7
12
16

R1/2
R1/2
R3/4
R3/4
R3/4
R3/4
R3/4

710 3000
710 3001
710 3002
710 3003
710 3004
710 3005
710 3006

**) отклонение 0 /+35.

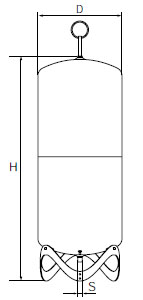

Statico SU - Цилиндрическая модель.

Тип VN
[л]
P0
[бар]
D H [кг] S № изделия
3 бар (PS)
SU 140.3
SU 200.3
SU 300.3
SU 400.3
SU 500.3
SU 600.3
SU 800.3

140
200
300
400
500
600
800

1,5
1,5
1,5
1,5
1,5
1,5
1,5

420
500
560
620
680
740
740

1268
1338
1469
1532
1628
1638
2132

26
30
37
54
63
70
91

R3/4
R3/4
R3/4
R3/4
R3/4
R3/4
R3/4

710 1008
710 1010
710 1011
710 1012
710 1013
710 1014
710 1015
6 бар (PS)
SU 140.6
SU 200.6
SU 300.6
SU 400.6
SU 500.6
SU 600.6
SU 800.6

140
200
300
400
500
600
800

3,5
3,5
3,5
3,5
3,5
3,5
3,5

420
500
560
620
680
740
740

1268
1338
1469
1532
1628
1638
2132

30
35
43
62
73
81
105

R3/4
R3/4
R3/4
R3/4
R3/4
R3/4
R3/4

710 2008
710 2009
710 2010
710 2011
710 2012
710 2013
710 2014
10 бар (PS)
SU 140.10
SU 200.10
SU 300.10
SU 400.10
SU 500.10
SU 600.10

140
200
300
400
500
600

4
4
4
4
4
4

420
500
560
620
680
740

1268
1338
1469
1532
1628
1638

34
42
66
75
103
113

R3/4
R3/4
R3/4
R3/4
R3/4
R3/4

710 3007
710 3008
710 3009
710 3010
710 3011
710 3012

Дополнительное оборудование:
запорнорегулирующий клапан DLV
Промежуточный бак. см. таблицу дополнительное оборудование.



Statico SG - Цилиндрическая модель.

Тип* VN
[л]
P0
[бар]
D H** [кг] S № изделия
6 бар (PS)
SG 1000.6
SG 1500.6
SG 2000.6
SG 3000.6
SG 4000.6
SG 5000.6

1000
1500
2000
3000
4000
5000

3,5
3,5
3,5
3,5
3,5
3,5

850
1016
1016
1300
1300
1300

290
400
680
840
950
1050

3,5
3,7
4,1
5
6,4
8
12,7

R1 1/2
R1 1/2
R1 1/2
R1 1/2
R1 1/2
R1 1/2

710 2015
710 2016
710 2021
710 2018
710 2019
710 2020
10 бар (PS)
SG 1000.10
SG 1500.10
SG 2000.10
SG 3000.10
SG 4000.10
SG 5000.10

1000
1500
2000
3000
4000
5000

4
4
4
4
4
4

850
1016
1016
1300
1300
1300

2192
2377
2874
2973
3618
4263

4,0
5,1
6,5
8
9,7
12
16

R1 1/2
R1 1/2
R1 1/2
R1 1/2
R1 1/2
R1 1/2

710 3013
710 3014
710 3019
710 3016
710 3017
710 3018

*) модели > 10 бар, а также монтаж и подключение дополнительных устройств выполняется по запросу.
**) отклонение 0 /-100.



Дополнительное оборудование



Монтаж и демонтаж расширительных баков.
Бак может быть перекрыт только при помощи прилагаемого ключа-шестигранника. запорный клапан с дренажом
DN15 для быстрого опорожнения бака заказывается отдельно.



Запорный клапан с дренажом DLV - Резьбовое соединение (внутренняя резьба).

Тип PS [бар] L [кг] S SG SW № изделия
DLV 15 16 117 0,7 Rp3/4 Rp1/2 G3/4 535 1432

Запорный клапан с дренажом DLV - Резьбовое соединение (внутренняя резьба).

Тип PS [бар] L [кг] S SG SW № изделия
DLV 20 16 92 0,6 Rp3/4 G3/4 G3/4 535 1434
DLV 25 16 95 0,7 Rp1 G1 G3/4 535 1436

Присоединительный комплект DLV A - Внутренная резьба с обеих сторон, 90° колено с плоским уплотнением для непосредственного соединения с расширительными баками Statico SU.

Тип PS [бар] L [кг] S SG SW № изделия
DLV 20A 16 128 0,8 Rp3/4 G3/4 G3/4 746 2000
