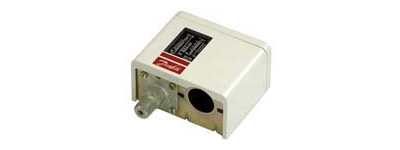

КРI / KP-реле давления Danfoss

Реле давления типа КР/КРI предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с жидкими и газообразными средами.

Реле давления снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным.

• Диапазон давлений: -0,2...28 бар

• Очень малое время срабатывания

• Вариант с позолоченными контактами

• Подходит для коммутации нагрузки как переменного так и постоянного тока

• Для газообразных сред и воздуха

• Класс защиты корпуса IP44 при монтаже с верхней крышкой и задней платой

• Специальный кожух повышающий класс защиты корпуса до IP55

• Компактные размеры не требуют большого пространства.

• Легкий монтаж

• Устойчивость к ударам и вибрации

Пояснение терминов

Диапазон настройки –

рабочий диапазон реле в пределах которого можно производить настройку значения при котором происходит переключение контактов и подается сигнал.

Дифференциал –

разность между давлением срабатывания и давлением отключения.

Допустимое давление –

наибольшее постоянное или периодическое давление, которое может подаваться на реле.

Максимальное испытательное давление –

максимальное давление, которое может выдержать реле при проверке системы на наличие протечек или в других подобных случаях. Не может считаться допустимым для периодически возникающего давления в системе.

Технические характеристики

Тип		KP		KPI
Температура окружающей среды °C		-40 °C … +65 °C (на короткий период до +80 °C)
Температура среды °C		-40°C … +100°C
Среда		газообразные среды и воздух		воздух, масло, пресная вода
Материалы контактирующие со средой	сильфон	жесть покрытая бронзой		жесть покрытая бронзой
	коннектор	сталь		латунь
Контактная система		Однополюсной перекидной контакт
Допустимая электрическая нагрузка на контактную систему из AgCdO (сплав серебра)		Переменный ток		Переменный ток
		AC-1 омич. нагрузка	16А,400В	AC-1 омич. нагрузка	16А,400В
		AC–3 индукт. нагрузка	16А,400В	AC–3 индукт. нагрузка	6А,400В
		AC–15 индукт. нагрузка	10А,400В	AC–15 индукт. нагрузка	4А,400В
		Постоянный ток		Постоянный ток
		DC – 13 нагрузка	12Вт,220В	DC – 13 нагрузка	12Вт,220В
Допустимая электрическая нагрузка на контактную систему с позолоченными контактами		Переменный ток
		AC-1 омич. нагрузка	10А,400В
		AC–3 индукт. нагрузка	6А,400В
		AC–15 индукт. нагрузка	4А,400В
		Постоянный ток
		DC – 13 нагрузка	12Вт,220В

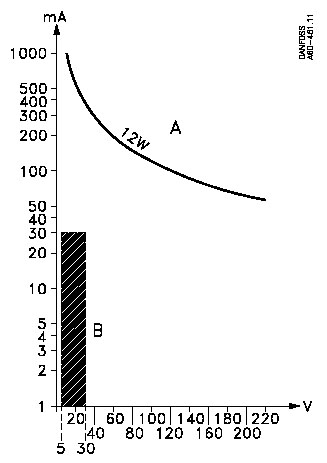

		По кривой А определяется максимально допустимая нагрузка. Заштрихованная зона В обозначает допустимую нагрузку для позолоченных контактов.
Подключение кабеля		Уплотняемый ввод для кабелей диаметром 6 - 14 мм
Класс защиты корпуса		IP 33 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий
		IP 44 при соблюдении условий для IP 33 и наличии верхней крышки
Виброустойчивость		При установке на стенном кронштейне допускается вибрация в диапазоне 0 -1000 Гц, 4 g (1 g = 9.81 m/s2)
		Монтаж на угловой скобке не рекомендуется в местах, где возможна вибрация

Коды для оформления заказа

Наименование	Рисунок	Описание	Количество в коробке	Код заказа

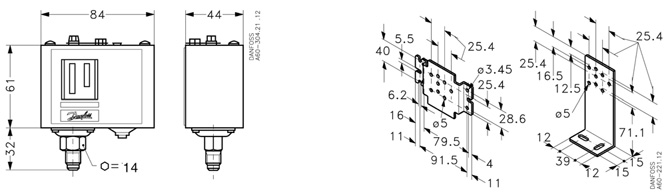

Кронштейны монтажа		стенной кронштейн	10	060-105566
		угловая скоба	10	060-105666
		4 шурупа М4*5 + 4 шайбы	1 комплект	060-105466
Кабельный ввод с резьбой		Рg 13.5 с гайкой для кабелей диаметром 6-14 мм	5	060-105966
Пломба		Защита изменения настроек	20	060-105766
Верхняя крышка		В стандартной комплектации прибор имеет степень защиты IРЗЗ, при установке верхней крышки степень защиты увеличивается до IР44	10	060-420166
Защитная крышка		Для защиты прибора от капель влаги и влажности. Степень защиты IP44	1	060-003166

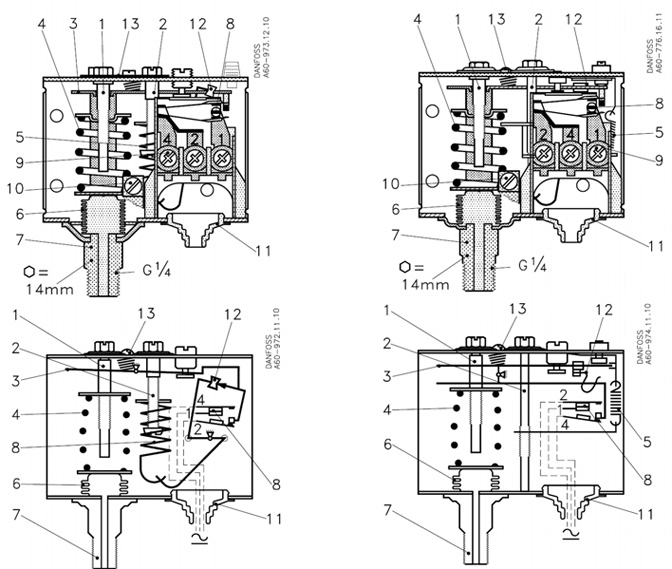

1 .Настроечный шпиндель шкалы «range»
2. Настроечный шпиндель шкалы «diff»
3. Основной рычаг
4. Пружина шкалы «range»
5. Пружина шкалы «diff»
6. Сильфон
7. Присоединительный штуцер
8. Клеммная панель
9. Клемма
10. Заземление
11. Кабельный вход
12. Омегообразная пружина (KPI)
12. Тумблер (KP)
13. Стопорный винт (KPI)
13. Блокировочная пластина (KP)
