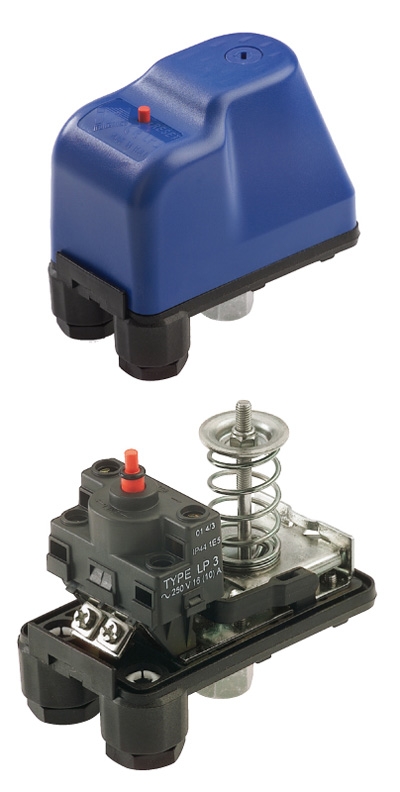

LP / 3-реле давления с защитой от "сухого хода"  Italtecnika



РЕЛЕ ДАВЛЕНИЯ ПО НИЖНЕМУ ПРЕДЕЛУ

  • Реле давления применяются для защиты водяных систем (автоматические станции повышения давления, системы пожаротушения), а так же в пневматических системах (контроль повторяющихся циклов под давлением)
  • Устройство размыкает электрическое соединение между электропитанием и нагрузкой, когда давление падает ниже установленного значения (давление выключения)
  • В автоматических станциях водоснабжения они соединяются с реле для осуществления защиты насоса от "сухого хода"
  • Перезагрузка прибора происходит автоматически, когда давление снова становится выше, чем стартовое давление, или при нажатии кнопки перезагрузки.
  • Двойной электрический контакт: нормально разомкнутый из сплава меди с покрытием из Ag-Ni
  • Клеммы с четырьмя болтами М4 и двумя гайками, регулирующими давление 8Х8 мм
  • Каучуковая мембрана NBR с текстильной вставкой из материала, безопасного для здоровья
  •  Гидравлическое соединение ¼" "мама" выполнено из оцинкованой стали
  • Стандартный класс защиты IP 44
  • Mаксимальная температура окружающей среды: 55°C
  • Высокопрочные кабельные клеммы

ПРИМЕНЕНИЕ: Реле давления для водяных насосов , Защита от сухого хода



Технические характеристики




LP / 3 LP / 3-18
Диапазон настройки давления выключения: 0,1÷0,4 бар 0,3÷2,0 бар
Диапазон настройки давления включения: 0,5÷0,9 бар 0,8÷2,6 бар
Заводская настройка: 0,1÷0,5 бар 0,5÷0,95 бар
Номинальный ток: 16A (10)A 16A (10)A
Номинальное напряжение: 250 В 250 В



Чертежи

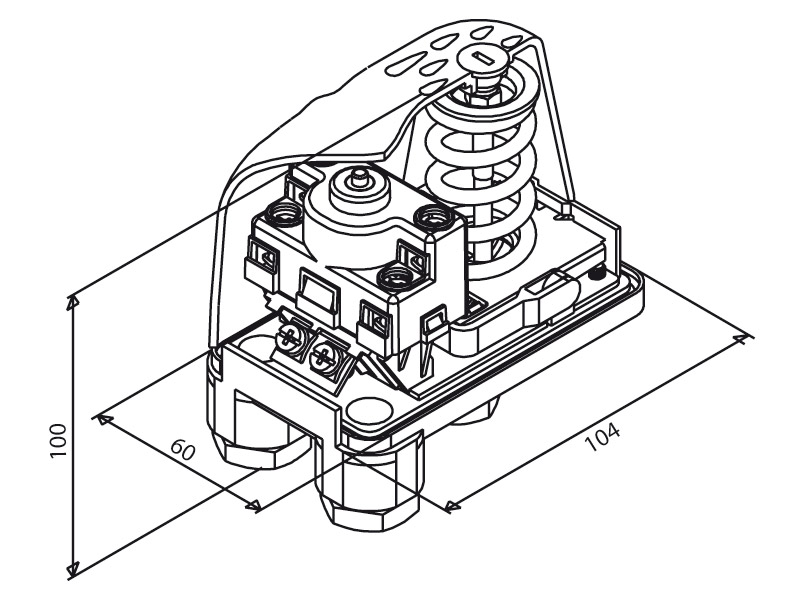

Габаритные размеры

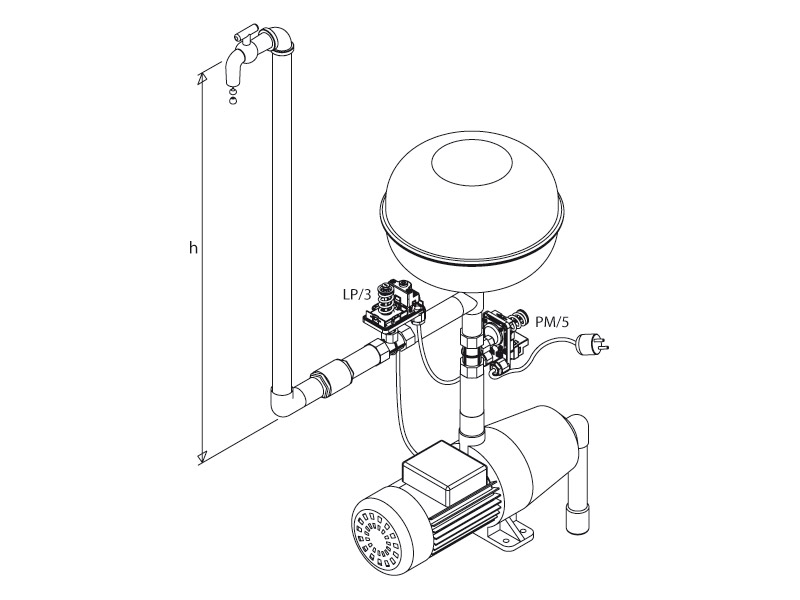

Установка в соединении с реле давления PM/5
