TOUR & ANDERSSON (TA)

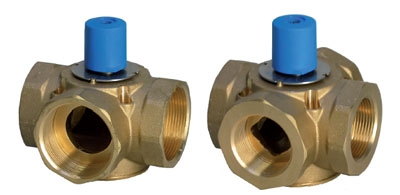

Трёх- и четырёхходовой поворотный смесительный клапан GMMD и GMMV TA

Применение
Регулирование расхода различных рабочих сред в производственных процессах, а также в насосных системах отопления и холодоснабжения

Функция: смесительный

Характеристика: линейная

Рабочее давление: PN 10

Рабочая температура: 0...+110 °C.

Материал:
Клапан: латунь CW617N
Поворотная заслонка: латунь CW617N
Уплотнение штока: кольца EPDM

Тип присоединения: внутренняя резьба в соотв. с ISO 7/1.

Протечка: EN 1349 - seat-leakage I (≤ 2% of Kvs-клапана).

Свойства:
          • Трёхходовой смесительный муфтовый клапан: Допускается подключение подводящих трубопроводов в произвольной комбинации (горячая вода может подаваться на правый либо на левый вход клапана).
          • Четырёхходовой смесительный муфтовый клапан: Горячая вода может подаваться на правый либо на левый вход клапана.
          • Автоматическая калибровка при первом пуске клапана (MC106Y).
          • Наличие предохранительной муфты (защита привода при заклинивании поворотной заслонки).
          • Наличие индикации положения поворотной заслонки.

GMMD

Код

Kvs (м³/ч)

60-523-020

60-523-120

60-523-025

60-523-032

60-523-040

60-523-050

GMMV

Код

Kvs (м³/ч)

60-524-020

60-524-120

60-524-025

60-524-032

60-524-040

60-524-050

Приводы

Код

Тип

Напряжение питания

Крутящий момент (Нм)

Входной сигнал

65-106-001

65-106-002

65-125-001

M106

MC106Y

M125

230 V AC

24 V AC

230 V AC

3-точечный

0(2)-10 V

3-точечный

Адаптеры

Код

Тип

68-568-000

68-569-000

для M125

для M106 / MC106Y

Приводы - техническая информация

Тип	M106	MC106Y	M125
Время поворота на 90°, сек	130	150 · 80	130
Крутящий момент, Нм	6	6	25
Напряжение, V AC	230+6%-10%	24 ± 10%	230+6%-10%
Частота, Гц	50/60 ± 5%	50/60 ± 5%	50/60 ± 5%
Power consumption, ВА	3,5	3,0	6,5
Управляющий (входной) сигнал	3-точечный	0(2)...10 VDC, 77 кОм	3-точечный
Выходной сигнал	-	0...10 VDC, max. 8 мА min. 1200 Ом	-

Класс защиты: IP 43

Рабочий режим:
M106 / MC106Y: S4-50% ED цикл/час 1200: EN 60034-1
M125: S1-100% ED цикл/час 1200: EN 60034-1

Выключение привода
Привод выключается в случае достижения штоком клапана крайних положений и при возникновении перегрузок

Температура окружающей среды: 0 - 50 °C

Масса:
M106/MC106Y: 0,35 кг
M125: 1,20 кг

Варианты исполнения и аксессуары:
M106:
           • Напряжение питания: 24 VAC
M125:
           • Напряжение питания: 24 VAC
           • Дополнительные переключатели: 2 шт. (WE3/WE4). Свободны от напряжения. Номинальная нагрузка: 10 A / 250 VAC
           • Дополнительный потенциометр 0.2 / 1 / 10 кОм (1.5 ВA)

Техническая информация - клапан с приводом

DN	Тип		20		25	32	40	50
Kvs-клапан		м³/ч	4	6	12	18	28	44
MC106Y	Время поворота на 90°	сек	80
MC106Y	Время поворота на 90°	сек	150
M106	Время поворота на 90°	сек	130
M125	Время поворота на 90°	сек	130

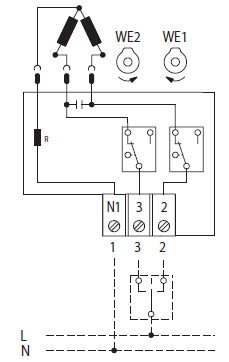

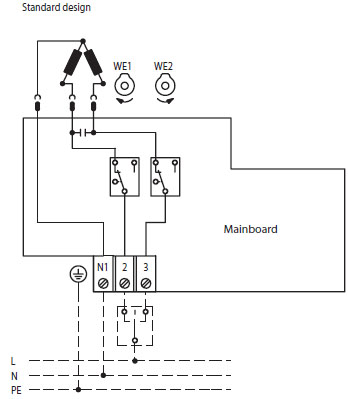

Схема подключения

M106

MC106Y

M125

Чертежи

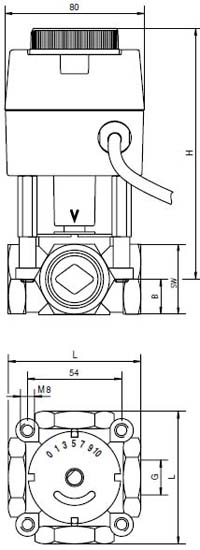

GMMD MC106Y/M106

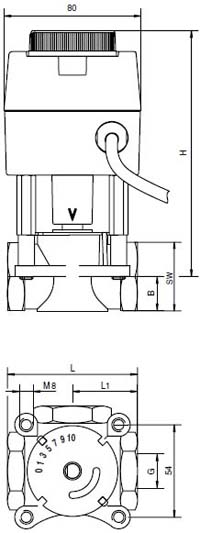

GMMV MC106Y/M106

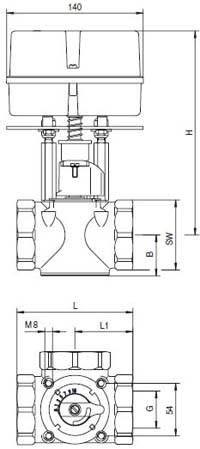

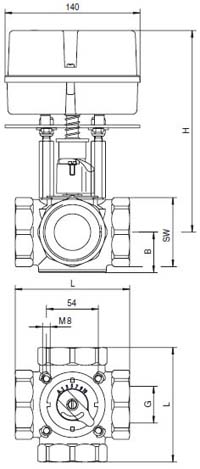

GMMD M125

GMMV M125

Геометрические размеры

DN			20	25	32	40	50
G			Rp 3/4	Rp 1	Rp 1 1/4	Rp 1 1/2	Rp 2
L			76	76	82	112	119
L1		мм	38	38	41	56	59,5
B		мм	20	20	25	42	42
SW		мм	40	40	50	68	68
H	MC106Y/M106	мм	145	145	145	155	155
H	M125	мм	198	198	198	210	210
	MC106Y/M106	кг	1,1	1,1	1,3	3,5	3,5
	M125	кг	2,0	2,0	2,2	4,4	4,4

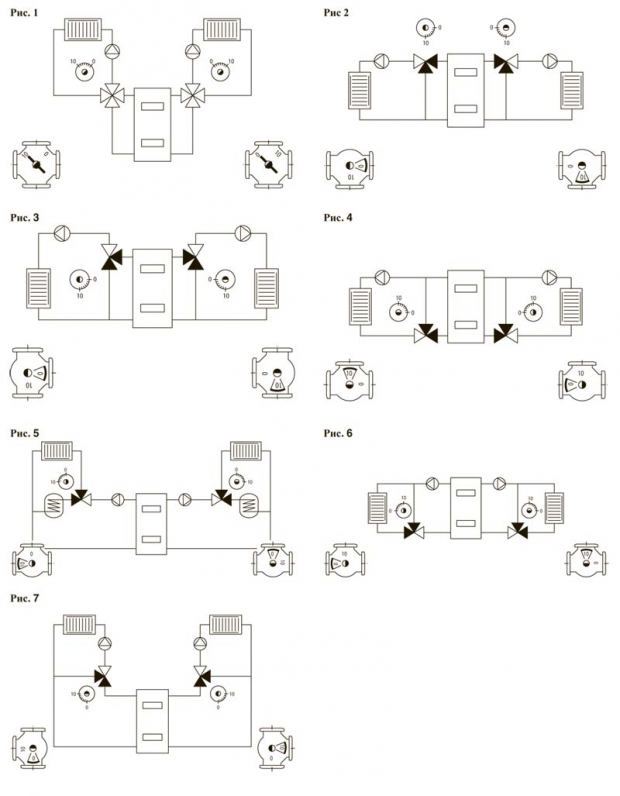

Область применения
