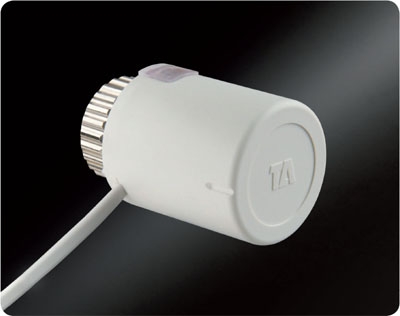

TSE - ВЫСОКОЭФФЕКТИВНЫЙ ТЕРМОЭЛЕКТРИЧЕСКИЙ ПРИВОД
Используемый в сочетании с регулирующим и балансировочным клапаном TBV-C, высокоэффективный привод TSE обеспечивает надежное двухточеченое регулирование/выключением и высокий класс защиты корпуса. Длительный срок службы, обеспеченный уникальным дизайном и индикатором положения, позволяет облегчить техническое обслуживание. Кроме того, регулируемое усилие повышает надежность.
ПРЕИМУЩЕСТВА
 |
 |
|
ИНДИКАТОР ПОЛОЖЕНИЯ Обеспечивает возможность непосредственного технического обслуживания. |
СОЕДИНЕНИЕ M30X1.5 Совместим со всеми клапанами и коллекторами напольного топления компании ТА. |
Область применения:
Предназначен для двухточечного и ШИМ- регулирования.
Напряжение питания:
24В AC/DC ±20% (АС - переменный ток, DC - постоянный ток)
230V AC ±15%
Частота 50-60 Гц
Потребляемая мощность:
| 24 В |
230 В |
|
|
Запуск Во время рыботы Пусковой ток |
5,4 Вт 3 Вт 225 мА |
36 Вт 2,5 Вт 150 мА |
Время операционного цикла:
~ 4 мин.
Развиваемое усилие:
125 Н
Температура:
Макс. температура окружающей среды: 50°C
Мин. температура окружающей среды: -5°C

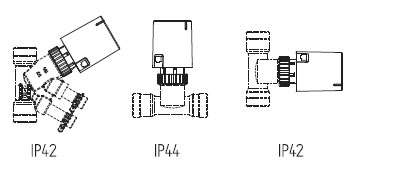

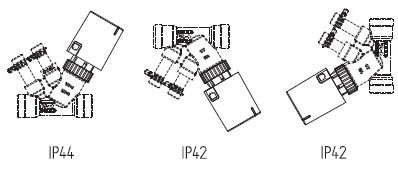

Класс защиты корпуса:
IP 42 или 44 в зависимости от положения.
Кабель:
Длина кабеля: 2м или 5м
Соединительный кабель: 2 x 0,5 мм2, 2 x 0,75 мм2 для 5 м 230В.
Кабель зачищен на 50 мм, каждый провод изолирован.
Ход штока:
4,7 мм
Соединение с клапаном:
Контргайка M30x1,5 из никелированной латуни.
Цвет:
Белый RAL 9010
24В AC/DC ±20% (АС - переменный ток, DC - постоянный ток)
 |
|
230В AC
| |
|
TSE разработан для всех типов клапанов ТА и коллекторов напольного отопления с
присоединением M30x1,5.
Рабочий диапазон привода соответствует X=11,40-15,80 мм.
Класс защиты корпуса:
