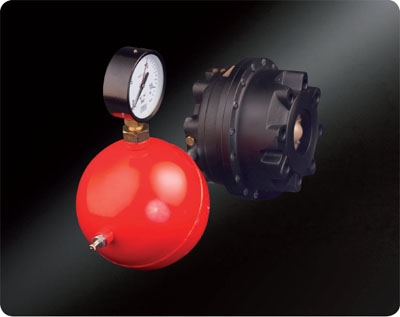

PM 512 - ПЕРЕПУСКНОЙ КЛАПАН



Перепускной клапан РМ 512 предназначен для использования в системахтепло-и холодоснабжения с переменным расходом. Он снабжен гибкой мембраной из бутадиен-нитрильного каучука (БНК), обеспечивающей длительный срок службы, а также вспомогательной пружиной, гарантирующей надежность функции открытия. Конструкция клапана гарантирует легкость установки и обслуживания в стесненных условиях. Корпус из ковкого чугуна окрашен методом электрофореза, что обеспечивает оптимальную защиту от коррозии.





ВСТРАИВАЕМАЯ КОНСТРУКЦИЯ

Обеспечивает бесшумное понижение высокого давления.

ПНЕВМАТИЧЕСКАЯ ПРУЖИНА

Обеспечивает регулируемую настройку от 0 до 16 бар.



Область применения:

Системы тепло- и холодоснабжения с переменным расходом.



Функции:

  • Компактный перепускной клапан с пневматической пружиной.
  • Открывается при увеличении давления на впуске.



Диапазон размеров:
DN 15-125


Номинальное давление:
PN 25 или PN 16 (DN 100-125)



Макс. перепад давления (ΔpV):
1 600 кПа = 16 бар



Диапазон установок:
0-16 бар



Температура:
Макс. рабочая температура: 100°C
Мин. рабочая температура: -10°C



Среда:
Вода и нейтральные жидкости, гликолевая смесь.


Материал:
Корпус клапана: Ковкий чугун EN-GJS-400-18LT
Мембрана и уплотнители: БНК, EPDM



Обработка поверхности:
Окраска методом электрофореза.



Маркировка:
TA, DN, PN, Kvs, GGG-40.3 и указатель направления потока.



Фланцы:
DN 15-50 (по желанию заказчика): Согласно требованиям EN-1092-2:1997, тип 16.
DN 65-125: Согласно требованиям EN-1092-2:1997, тип 21.


DN 15-50




Номер TA

DN

d L H1 H2 Kvs кг

PN 25

52 766-120
52 766-125
52 766-140



15/20
25/32
40/50



G1
G1 1/4
G2



106
125
131



45
55
75



143
161
198



4
12
30



1,0
1,7
4,4



DN 65-125 (DN 65 и 80 также подходят для фланцев PN 16 )




Номер TA

DN

D L H1 H2 Kvs кг

PN 25

52 766-165
52 766-180
52 766-190
52 766-191

PN 16

52 766-390
52 766-391



65
80
100
125



100
125



200
200
320
320



320
320



160
160
254
254



254
254



100
100
160
160



160
160



390
390
430
430



430
430



60
60
150
150



150
150



14
14
60
60



60
60



СОЕДИНЕНИЯ ДЛЯ DN 15-50




С внутренней резьбой
Резьба соответствует параметрам ISO 228





Номер TA EAN

d1

d2 L1*

52 759-015
52 759-020
52 759-025
52 759-032
52 759-040
52 759-050

7318793546609
7318793546708
7318793546807
7318793546906
7318793547002
7318793547101

G1
G1
G1 1/4
G1 1/4
G2
G2

G1/2
G3/4
G1
G1 1/4
G1 1/2
G2

26
32
47
52
52
64,5



С внешней резьбой
Резьба соответствует параметрам ISO 7




Номер TA EAN

d1

d2 L1*

52 759-115
52 759-120
52 759-125
52 759-132
52 759-140
52 759-150



G1
G1
G1 1/4
G1 1/4
G2
G2

R1/2
R3/4
R1
R1 1/4
R1 1/2
R2

34
40
40
45
45
50



Для сварки




Номер TA EAN

d1

D L1*

52 759-315
52 759-320
52 759-325
52 759-332
52 759-340
52 759-350

7318793547200
7318793547309
7318793547408
7318793547507
7318793547606
7318793547705

G1
G1
G1 1/4
G1 1/4
G2
G2

20,8
26,3
33,2
40,9
48,0
60,0

37
42
47
47
47
52



Фланцевое
Фланец соответствует требованиям EN-1092-2:1997, тип 16.




Номер TA EAN

d1

D L1*

52 759-515
52 759-520
52 759-525
52 759-532
52 759-540
52 759-550

7318793547804
7318793547903
7318793548009
7318793548108
7318793548207
7318793548306

G1
G1
G1 1/4
G1 1/4
G2
G2

95
105
115
140
150
165

10
20
5
15
5
20



*) Установочная длина (от поверхности прокладки до торца соединения).



РАБОЧИЙ РЕЖИМ

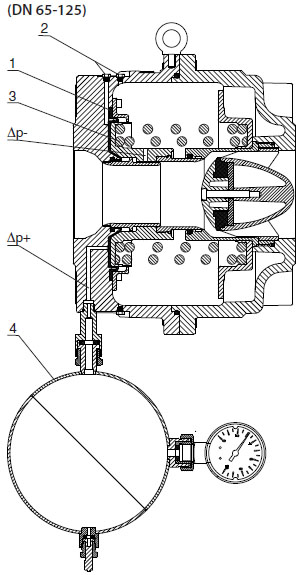

Давление на впуске действует через внутреннюю импульсную трубку (Δ р-) на выпускную сторону мембраны (1) и совместно с усилием пружины (3), открывает клапан. Давление сжатого газа, содержащегося в задатчике давления (4), действует через другую импульсную трубку (Δ р+) на впускную сторону мембраны и закрывает клапан. До тех пор, пока силы, воздействующие на диафрагму, находятся в равновесии, седло клапана остается неподвижным. При увеличении давления на впуске клапан открывается, пока равновесие не будет вновь достигнуто. В редких случаях разрыва мембраны давление на верхнюю и нижнюю стороны мембраны уравнивается и безотказная вспомогательная пружина немедленно открывает клапан до упора.

Усилие пружины соответствует 20 кПа перепада давления на диафрагме






ПОДБОР


Выберите размер в соответствии с максимальной скоростью. В целях предотвращения шума максимальная скорость не должна превышать 2 м/сек в жилых зданиях, и 3 м/сек в промышленных зданиях.
Расчет перепада давления на клапане осуществляется при помощи следующего уравнения:






МОНТАЖ



Направление потока обозначено стрелкой на табличке с паспортными данными клапана (5). Оптимальным положением является горизонтальное, с направленными вверх винтами для выпуска воздуха (2).

Не рекомендуется устанавливать фильтр перед клапаном сброса давления, так как он может ограничить или заблокировать поток.

Необходимо позаботиться о том, чтобы рабочая температура и давление не превышали допустимых значений.

Прежде чем устанавливать регулятор, проверьте его монтажную длину, а также расстояние между точками монтажа на трубопроводе.

Сначала установите соединения (отводы под приварку и резьбовые отводы) на трубопровод, затем удалите оставшуюся после сварочных работ окалину (при обнаружении таковой). После этого установите регулятор. При использовании фланцевых соединений необходимо проверить диаметр средней окружности и диаметр отверстий для винтов.

После того, как трубопровод и регулятор заполнятся водой, а давление стабилизируется, необходимо удалить воздух из регулятора при помощи винтов выпуска воздуха

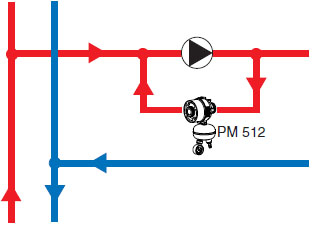

Пример применения:






НАСТРОЙКА



Наполните задатчик давления сжатым воздухом или азотом.
Давление в задатчике давления должно быть на 20 кПа выше заданного давления в системе.
Давление на PM 512 может регулироваться либо при помощи датчика давления на трубопроводе, либо при помощи датчика давления в задатчике давления.
