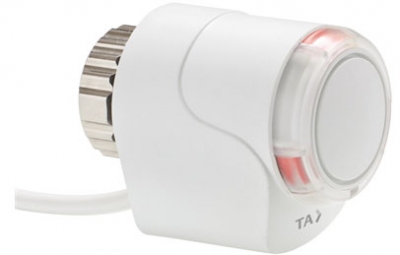

EMO T - Высокоэффективный термоэлектрический привод

Высокоэффективный термоэлектрический привод EMO T с повышенным классом защиты корпуса используется вместе с клапанами TBV-C или термостатическими клапанами, обеспечивая надежное двухпозиционное регулирование. Уникальная разработка гарантирует долгий срок службы привода. Датчик положения, видимый с любого ракурса, расположен в легкодоступном месте, что облегчает процедуру проведения технического обслуживания. Высокое регулирующее усилие повышает точность и надежность.

• Высокое регулирующее усилие и большой ход штока для надежной и гибкой эксплуатации.
• Высокий класс защиты корпуса IP 54 для безопасной эксплуатации при любом положении привода.
• Датчик положения расположен в легкодоступном месте обеспечивает возможность технического обслуживания.
• Соединение M30x1.5
  EMO T разработан для всех типов клапанов ТА/HEIMEIER и коллекторов напольного отопления с присоединением M30x1,5.

Область применения:

Предназначен для двухточечного и широтно-импульсного регулирования.

Напряжение питания:

24В AC/DC +25% / -20% (АС - переменный ток, DC -постоянный ток)

230В AC ±15%; Частота 50-60 Гц

Потребляемая мощность:

Время операционного цикла:

~ 4 мин. при запуске из «холодного» состояния.

Развиваемое усилие:

125 Н

Температура:

Макс. температура окружающей среды: 50°С
Мин. температура окружающей среды: -5°С
Максимальная температура теплоносителя: 120°С
Температура хранения: -25°С - +70°С

Класс защиты корпуса:

IP 54 в любом положении.

Класс защиты:

II, EN 60730

Сетификаты:

CE, EN 60730-2-14

Кабель:

Длина кабеля: 1 м, 2 м или 5 м. 10 м - изготавливается по запросу.

Соединительный кабель: 2 x 0,75 мм2

Кабель зачищен на 100 мм, каждый провод изолирован и

оголен на концах на 8 мм для подключения.

Ход штока:

4,7 mm; положение клапана определяется с помощью датчика положения.

Соединение с клапаном:

Контргайка M30x1,5 из никелированной латуни.

Корпус:

Ударопрочные поликарбонат и пластмасса (PC/ABS). Белый RAL 9016.

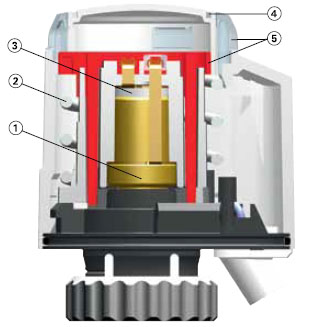

1. Расширительная система
2. Пружина
3. Нагревательный элемент с положительным температурным коэффициентом
4. Паз для крепления цветных клипс или клипс с логотипом компании-партнера
5. Индикатор положения


Термоэлектрический привод EMO T используется в системах терморегулирования и/или в системах двухпозиционного регулирования с привязкой ко времени, например:

Отопительные установки

В системах отопления пола или потолка, систем радиаторного отопления для регулирования температуры внутри отдельных помещений или группового регулирования температур:

- в многоэтажных жилых зданиях, конференц-залах складских помещениях, школах и т.д.

- для обратного переключения, регулирования общего расхода и т.д.

Вентиляционные установки

Для регулирования расхода тепло- и холодоносителя в контурах нагрева и охлаждения вентиляционных установок.

Системы кондиционирования воздуха

Для регулирования расхода холодоносителя в фэнкойлах, потолочных системах охлаждения и т.д.

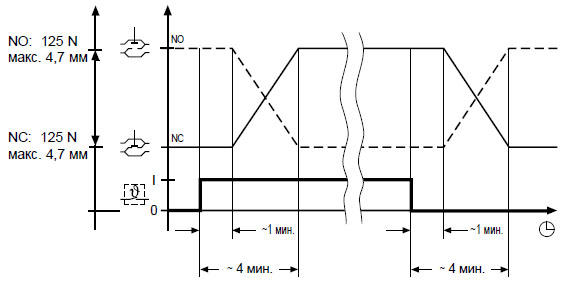

Закрыт, если обесточен (Модель NC)

Пусковое рабочее напряжение нагревает расширительную систему привода. После временной задержки начинается процесс равномерного открытия. В случае прекращения подачи напряжения, привод, благодаря охлаждению расширительной системы, происходящему с временной задержкой, осуществляет закрытие.

Открыт, если обесточен (Модель NO)

Пусковое рабочее напряжение нагревает расширительную систему привода. После временной задержки начинается процесс равномерного закрытия. В случае прекращения подачи напряжения, привод, благодаря охлаждению расширительной системы, которое происходит с временной задержкой, осуществляет открытие.

Примечание:

При проведении эксплуатационных испытаний проверьте время срабатывания (т.е. убедитесь, что задержка во времени происходит надлежащим образом)! Время открытия и закрытия зависит от температуры воздуха.

Рабочее пространство

EMO T разработан для всех типов клапанов ТА/HEIMEIER и распределительных систем для напольного отопления с присоединением M30x1,5.

Рабочий диапазон привода соответствует X = 11,10 мм - 15,80 мм.

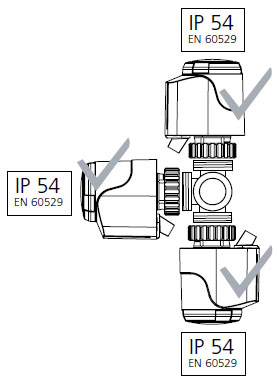

Класс защиты корпуса:

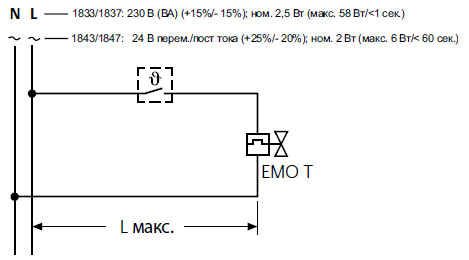

Комментарии к схеме

Расчет параметров для трансформатора 24 В

Для работы с низким напряжением в 24 В необходим трансформатор, отвечающий стандарту EN 60335 и обладающий достаточной производительной мощностью. Для осуществления расчета трансформатора необходимо учитывать значение пусковых нагрузок, а также расположение переключающих контактов регуляторов температуры внутри помещения. Минимальное энергопотребление трансформатора обусловлено:

Суммой мощностей, поглощаемых приводом 24В ЕМО Т (в рабочей фазе) и термостатом Thermostat P.

Регуляторы температуры внутри помещения не учитываются (Арт.№ 1946/48-00.500).

Пример расчета

2 настенных термостата P 24 В (№ изделия 1942-00.500) по 1,5 ВА каждый = 3 ВА

6 приводов EMO T 24 В (№ изделия 1843/47-00.500) по 6 ВА каждый = 36 ВА Суммарная мощность = 39 ВА

(= минимальная производительность трансформатора) Необходимый трансформатор = 50 ВА

Защита от низкого напряжения 24 В

Согласно требованиям защиты при работе с низким напряжением (SELV согласно DIN 0100), трансформатор должен быть надежным образом изолирован в соответствии с EN 61558.

Длина кабеля

Для обеспечения необходимого времени открытия, потеря напряжения (в зависимости от длины и площади поперечного сечения кабеля) в линиях питания приводов не должна превышать 4% в пусковой период.

Для общего расчета параметров при использовании медной проводки используйте следующую стандартную формулу:

L макс. = l / n, где

L макс.:-максимальная длина кабеля в [м] (см. «Схема соединений»)

I: табличное значение в [м]

n: количество приводов

Пример расчета
Необходимо:
рассчитать макс. длину кабеля L макс.

Дано:
Напряжение U = 24 В
Площадь поперечного сечения провода А = 2 х 1,5 мм2
Табличное значение l = 168 м
Количество приводов n = 4

Решение:
L макс. = l / n = 168 м / 4 = 42 м.

	24В AC/DC (АС - переменный ток, DC - постоянный ток)
	Длина кабеля № изделия EMO T, NO (нормально открытый)   1 м 1847-00.500 2 м 1847-01.500 5 м 1847-02.500 EMO T, NC (нормально закрытый)   1 м 1843-00.500 2 м 1843-01.500 5 м 1843-02.500
	230В AC
	Длина кабеля № изделия EMO T, NO (нормально открытый)   1 м 1837-00.500 2 м 1837-01.500 5 м 1837-02.500 EMO T, NC (нормально закрытый)   1 м 1833-00.500 2 м 1833-01.500 5 м 1833-02.500

Подключение к клапанам других производителей Адаптер, позволяющий устанавливать привод ЕМО Т/EMO TM на клапаны других производителей. Резьбовое соединение заводского стандарта М30х1,5.

Производитель № изделия Danfoss RA Danfoss RAV Danfoss RAVL Vaillant (0=30 мм) TA (M28x1,5) Herz Markaryd Comap Oventrop (M30x1,0) Giacomini Ista Rotex Uponor (Velta) - Euro-/Kompakt распределительный или возвратный клапан 17 Uponor (Velta) - Provario - распределитель 9702-24.700 9800-24.700 9700-24.700 9700-27.700 9701-28.700 9700-30.700 9700-41.700 9700-55.700 9700-10.700 9700-33.700 9700-36.700 9700-32.700 9700-34.700         9701-34.700

Соединение для радиаторов со встроенными клапанами Адаптер, позволяющий устанавливать привод ЕМО Т/EMO TM с соединением М30х1,5 на термостатическую вставку для клеммных соединений Серии 2 или Серии 3. Резьбовое соединение заводского стандарта М30х1,5.

№ изделия Серия 2 Серия 3 9703-24.700 9704-24.700

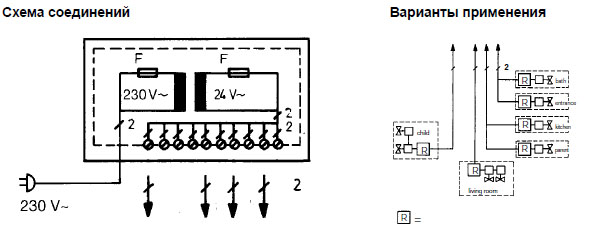

Трансформаторный блок Трансформаторный блок - это низковольтный трансформатор на 24 В / макс. 60 ВА в соответствии с EN 60335, установленный в защитной изоляции и ударопрочном пластмассовом корпусе. Он используется в качестве источника питания для приводов и регуляторов температуры в помещении. Трансформаторный блок защищен на выходе и концах линий с помощью стандартных плавких предохранителей.

№ изделия   1600-00.000
