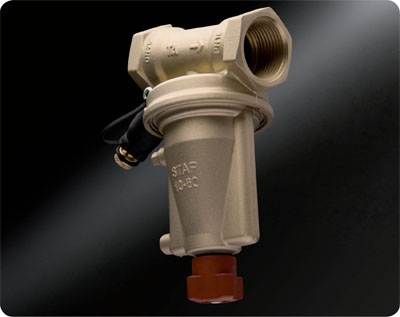

РЕГУЛЯТОР ПЕРЕПАДА ДАВЛЕНИЯ - DN 15-50



STAP является высокоэффективным регулятором перепада давления, сохраняющим его постоянным по отношению к нагрузке. Этим обеспечивается точное, стабильное и плавное регулирование, снижается риск возникновения шума от регулирующих клапанов и, в результате, легкость балансировки и ввода в эксплуатацию. Непревзойденная точность и компактность регулятора STAP делают его особенно удобным для использования во вторичном контуре систем тепло- и холодоснабжения.





РАЗГРУЖЕННЫЙ ПО ДАВЛЕНИЮ КОНУС

Обеспечивает точный контроль перепада давления.

РЕГУЛИРУЕМАЯ НАСТРОЙКА И ЗАПОРНАЯ ФУНКЦИЯ

Обеспечивает заданный перепад давления, гарантируя точную балансировку. Запорная функция делает техническое обслуживание простым и нетрудоемким.

ИЗМЕРИТЕЛЬНЫЕ ШТУЦЕРЫ С ВОЗМОЖНОСТЬЮ ДРЕНАЖА

Упрощает процесс балансировки и повышает ее точность.



Область применения:
Системы тепло- и холодоснабжения.



Функции:

  • Поддержание перепада давления
  • Настраиваемая величина перепада давления
  • Измерение
  • Закрытие
  • Дренаж (выборочно)



Диапазон размеров:
DN 15-50



Номинальное давление:
PN 16



Макс. перепад давления давления (Δpv):
250 кПа



Диапазон настроек:
DN 15 - 20: 5* - 25 кПа
DN 32 - 40: 10* - 40 кПа
DN 15 - 25: 10* - 60 кПа
DN 32 - 50: 20* - 80 кПа
*) Заводская настройка



Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C



Материал:
Корпус клапана: AMETAL®
Верхняя часть: AMETAL®
Конус: AMETAL®
Штоки: AMETAL®
Уплотнительные кольца: Каучук EPDM
Мембрана: Каучук HNBR
Пружина: Нержавеющая сталь
Ручка: Полиамид
Гладкие патрубки:
Ниппель: AMETAL®
Уплотнение (DN 25-50): уплотнительное кольцо из каучука EPDM



AMETAL® - разработанный компанией ТА сплав меди, устойчивый к потере цинка.



Маркировка:
Корпус: TA, PN 16/150, DN, размер в дюймах и направление потока.
Верхняя часть: STAP, ΔpL 5-25, 10-40, 10-60 or 20-80.

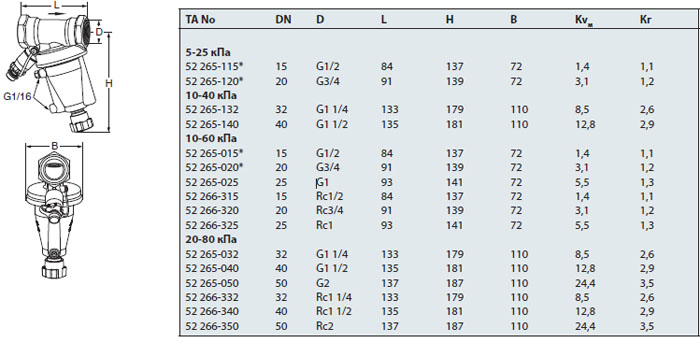

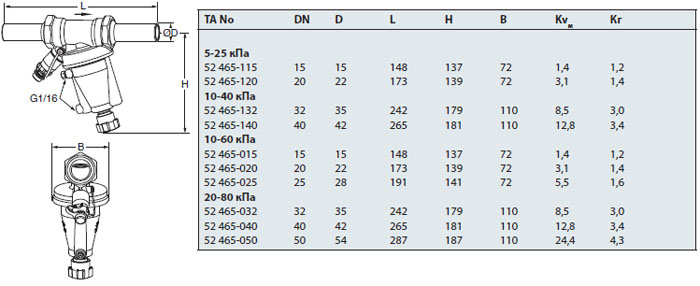

Внутренняя резьба
1 м капиллярная трубка и переходные штуцеры G1/2 и G3/4 включены в комплект.







Гладкие патрубки
1 м капиллярная трубка и переходные штуцеры G1/2 и G3/4 включены в комплект.







Kvm = м3/ч при перепаде давления в 1 бар и степени открытия, соответствующей началу диапазона пропорционального регулирования (-20% и -25% соответственно).
*) Может быть присоединен к гладким трубам при помощи компрессионного соединения типа KOMBI. Смотрите в разделе принадлежностей или в каталоге KOMBI.
G = Резьба в соответствии с ISO 228. Длина резьбы в соответствии с ISO 7/1.
Rc = Резьба соответствует ISO 7 (= BS 21).



ПРИНАДЛЕЖНОСТИ



Дренажный комплект STAP




TA No d

52 265-201
52 265-202

G1/2
G3/4



Измерительный штуцер STAP




TA No
52 265-205



Измерительный штуцер, двухходовой
Для соединения с капиллярной трубкой при одновременном использовании TA.




TA No

52 179-200



Удлинитель для капиллярной трубки
Укомплектован патрубками для 6 мм трубки




TA No

52 265-212



Настроечный инструмент ΔpL




TA No L H

52 179-200

107 85 3 мм



Компрессионное соединение типа KOMBI




TA No D d трубы

53 235-109
53 235-111
53 235-112
53 235-113
53 235-114
53 235-117
53 235-121
53 235-123

G1/2
G1/2
G1/2
G1/2
G1/2
G3/4
G3/4
G3/4
10
12
14
15
16
15
18
22



Изоляция STAP
Для систем тепло- и холодоснабжения




TA No Для DN L H B

52 265-225

52 265-250

15-25

32-50

145

191

172

234

116

154




ЗАПАСНЫЕ ДЕТАЛИ



Капиллярная трубка




TA No L

52 265-301

1 мм



Заглушка
Выпуск воздуха




TA No

52 265-302



Защитный колпачок
Дренаж




TA No

52 265-303



Переходный штуцер




TA No d

52 179-981

52 179-986

G1/2

G3/4



Ручка




TA No

52 265-900

52 265-901

DN 15-25

DN 32-50

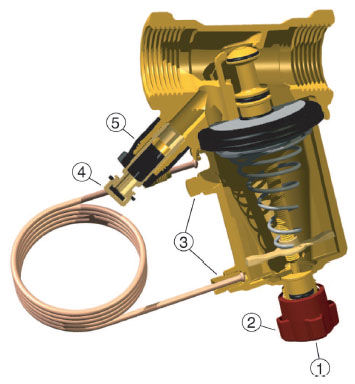

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ





1. Настройка ΔpL (регулировочный ключ)

2. Закрытие

3. Присоединение капиллярной трубки Выпуск воздуха

Присоединение измерительного штуцера STAP

4. Измерительный штуцер

5. Присоединение дренажного комплекта (вспомогательное оборудование)



Измерительный штуцер

Снимите защитный колпачок и вставьте зонд через самоуплотняющийся ниппель.

Измерительный штуцер STAP (вспомогательное оборудование) может быть присоединен к отверстию для выпуска воздуха для измерения перепада давления, если клапан STAD находится вне доступа.



Дренаж

Дренажный комплект поставляется как дополнительное оборудование. Может быть установлен в процессе эксплуатации

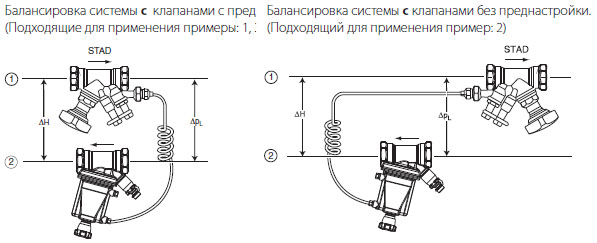

УСТАНОВКА



Внимание! STAP должен быть установлен на обратный трубопровод с соблюдением направления потока.
Для облегчения установки в стесненных условиях верхняя часть может быть снята.
При удлинении капиллярной трубки используйте, например, 6 мм медную трубку и переходный комплект (принадлежности).
Внимание! Капиллярная трубка, поставляемая в комплекте с клапаном, обязательно должна быть использована.







1. Подающий трубопровод
2. Обратный трубопровод

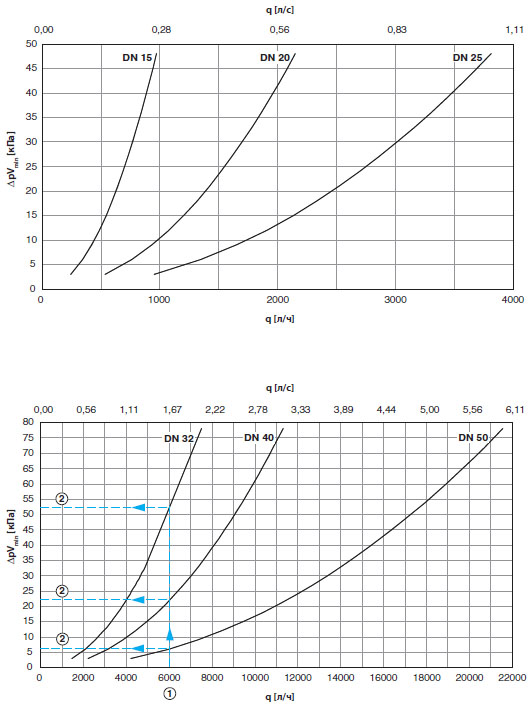

ДИАГРАММА



На графике показан минимальный перепад давления, требуемый для того, чтобы клапан STAP находился в пределах рабочего
диапазона при различных расходах.







Пример:



Требуемый расход 6000 л/ч, ΔpL = 23 кПа и доступный перепад давления ΔH = 60 кПа.
1. Требуемый расход расход (q) 6000 л/ч.
2. Находим перепад давления ΔpVмин

DN 32 DpVмин = 52 кПа
DN 40 DpVмин = 22 кПа
DN 50 DpVмин = 6 кПа

3. Расчитаем необходимый перепад давления ΔHмин
При 6000 л/ч и полностью открытом клапане STAD перепад давления для DN 32 = 18 кПа, DN 40 = 10 кПа и DN 50 = 3 кПа.



ΔHмин = Δp STAD + ΔpL +ΔpV



DN 32: DHмин = 18 + 23 + 52 = 93 кПа
DN 40: DHмин = 10 + 23 + 22 = 55 кПа
DN 50: DHмин = 3 + 23 + 6 = 32 кПа



4. Для оптимизации регулирующей функции клапана STAP выберем наименьший подходящий клапан, в нашем случае DN 40.
(DN 32 не подходит, так как DHмин = 93 кПа, в то время как доступный перепад давления составляет только 60 кПа).

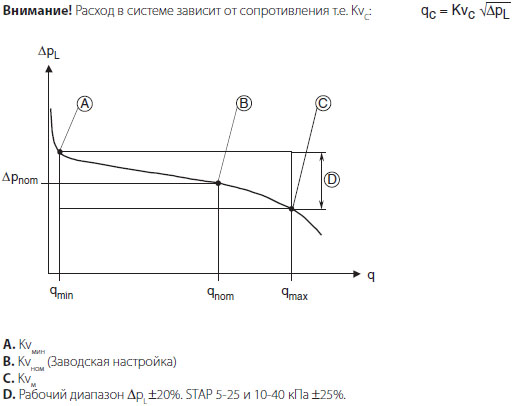

РАБОЧИЙ ДИАПАЗОН



  Kvмин Kvном Kvм

DN 15
DN 20
DN 25
DN 32
DN 40
DN 50

0,07
0,16
0,28
0,42
0,64
1,2

1,0
2,2
3,8
6,0
9,0
17,0
1,4
3,1
5,5
8,5
12,8
24,4

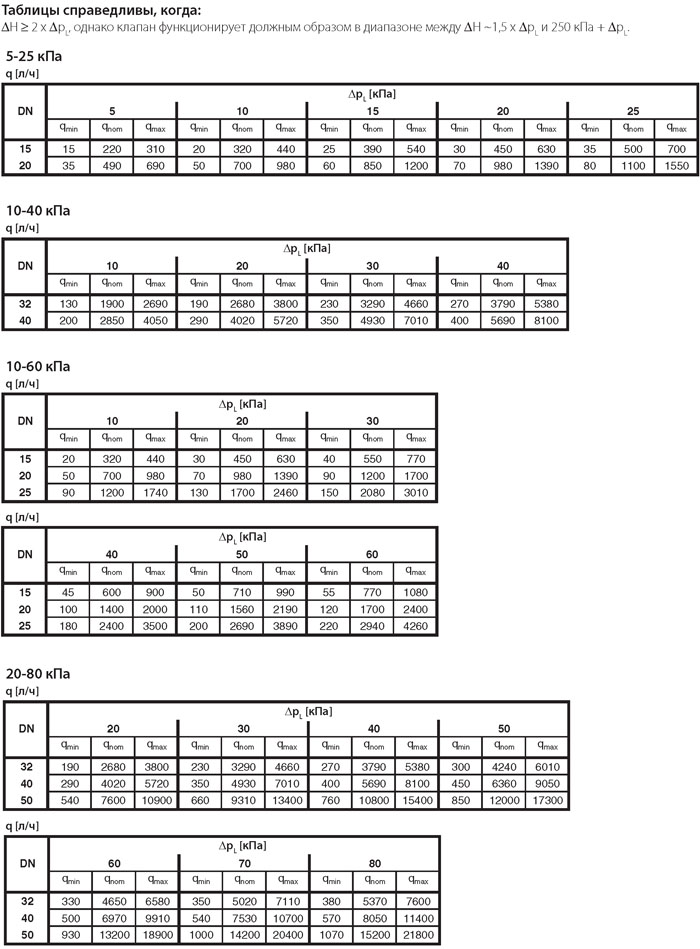

ПОДБОР



1. Выберите требуемое значение ΔpL по таблицам.
2. Выберите размер клапана, соответствующий размеру трубы.
3. Удостоверьтесь, что проектный расход меньше, чем установленное значение qмакс. Если это условие не выполняется, выберите следующий по величине размер, или же выберите большее значение ΔpL.




ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

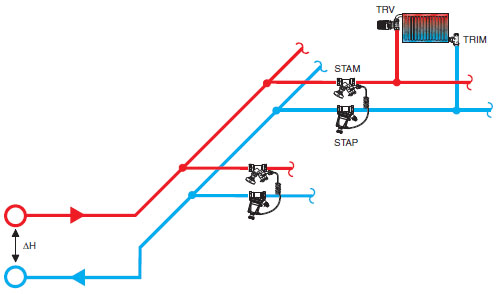

1. Стабилизация перепада давления в контуре с радиаторными клапанами с предварительной настройкой

В установках, оснащенных радиаторными клапанами с предварительной настройкой (ТРК), легко достичь хорошего результата. Предварительная настройка радиаторных клапанов ограничивает расход, что позволяет избежать перерасход. STAP ограничивает перепад давления и предотвращает появление шума.

• STAP стабилизирует ΔpL

• Предварительно настроенное значение Kv клапана ТРК ограничивает расход через каждый радиатор.

• STAD используется для измерения расхода, закрытия и подсоединения капиллярной трубки.

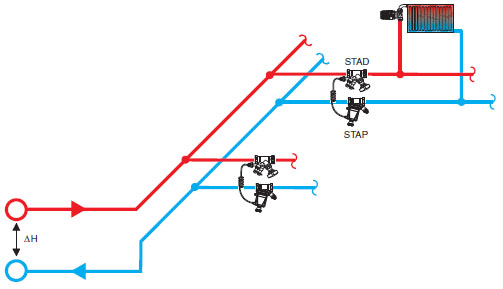

2. Стабилизация перепада давления в контуре с радиаторными клапанами без предварительной настройки

В установках, оснащенных радиаторными клапанами без предварительной настройки, оптимальный результат достигается не так легко. Такие радиаторные клапаны характерны для более ранних систем. Они не ограничивают расход, что может сделать его слишком большим в одном или нескольких контурах. Следовательно, ограничения перепада давления в каждом контуре посредством клапана STAP недостаточно.

Данная проблема решается совместным использованием клапанов STAP и STAD. STAD ограничивает расход до проектного значения (с использованием балансировочного инструмента TA для нахождения правильного значения). Несмотря на то, что при этом правильное распределение полного расхода между радиаторами не достигается, такое решение может значительно улучшить показатели системы, оснащенной радиаторными клапанами без предварительной настройки.

• STAP стабилизирует ΔpL

• Для ТРК не существует предварительно устанавливаемого значения Kv для ограничения расхода на каждом радиаторе.

• STAD ограничивает общий расход в системе.

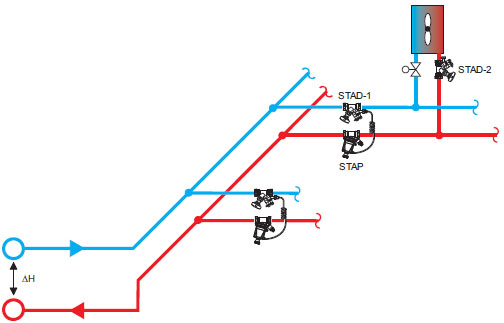

3. Стабилизация перепада давления в контуре с регулирующими и балансировочными клапанами

При близком расположении нескольких оконечных устройств перепад давления может быть стабилизирован путем использования STAP совместно с клапаном STAD-1 в каждом контуре. STAD-2, установленный для каждого оконечного устройства, ограничивает расход, а STAD-1 используется для измерения расхода.

• STAP стабилизирует ΔpL

• Заданное значение Kv в STAD-2 ограничивает расход в каждом оконечном устройстве.

• STAD-1 используется для измерения расхода, закрытия и подсоединения капиллярной трубки.

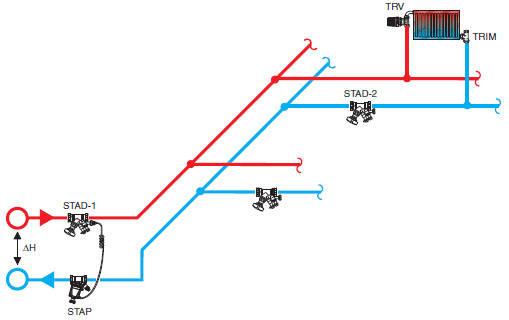

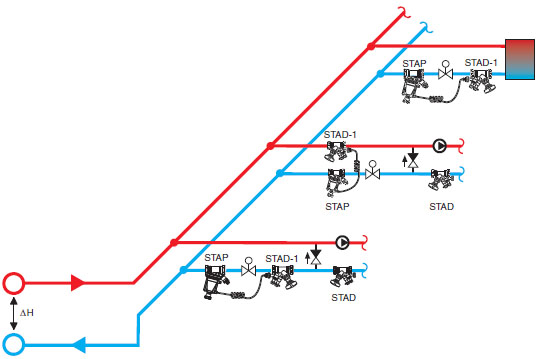

4. Стабилизация перепада давления на стояке при помощи балансировочных клапанов ("Метод разбивки на гидравлические модули")

"Метод разбивки на гидравлические модули" применим при поэтапном вводе системы в эксплуатацию. Установите по одному регулятору перепада давления на каждый стояк, при этом каждый STAP будет регулировать один модуль.

STAP удерживает стабильным перепад давления главного трубопровода, передаваемый на подъемные стояки и контуры. STAD-2, установленный за контурами, гарантирует защиту от переливов. Благодаря STAP, работающему в качестве модульного клапана, отпадает необходимость в повторной балансировке всей установки при вводе в эксплуатацию нового модуля. Не требуется наличие балансировочных клапанов на главном трубопроводе (за исключением случаев проведения диагностики), поскольку модульные клапаны распределяют давление на подъемные стояки.

• STAP уменьшает значительное и переменное АН до приемлемого и стабильного ΔpL

• Заданное значение Kv в STAD-2 ограничивает расход в каждом контуре.

• STAD-1 используется для измерения расхода, закрытия и подсоединения капиллярной трубки.







5. Поддержка постоянного перепада давления на регулирующем клапане

В зависимости от конструктивного исполнения установки имеющийся перепад давления в некоторых контурах может значительно отличаться от нагрузки. Для обеспечения корректного функционирования регулирующего клапана в таком случае можно поддерживать перепад давления почти постоянным путем системы клапана STAP непосредственно напротив каждого регулирующего клапана. Номинальные характеристики регулирующего клапана не будут превышены, а коэффициент управления равняется и останется близким к 1.

Если все регулирующие клапаны сопряжены с клапанами STAP, необходимость в установке иных балансировочных клапанов отпадает, за исключением случаев проведения диагностики.

• STAP сохраняет ΔpL на регулирующем клапане постоянным, делая коэффициент управления равным ~ 1.

• Значение регулирующего клапана и выбранное ΔpL обеспечивают проектный расход.

• STAD-1 используется для измерения расхода, закрытия и подсоединения капиллярной трубки.







Подбор регулирующего клапана

Регулирующий клапан должен обеспечивать расход в 1000 л/ч при Δ Н, колеблющемся между 55 и 160 кПа.

• При перепаде давления в 10 кПа на регулирующем клапане, значение Kvs составит 3,16.

• Обычно в наличии имеются регулирующие клапаны со значениями Kvs, соответствующими сериям 0,25 - 0,4 - 0,63 - 1,0 - 1,6 -

2,5 - 4,0 - 6,3............

• Выберите Kvs = 2,5, что обеспечит Δ р в 16 кПа. Поскольку STAP обеспечивает высокий коэффициент управления клапана, вы можете выбрать низкий перепад давления при регулировании. В связи с этим выбирайте наибольшее значение ^б, дающее Др, превышающее минимальную контрольную точку STAP (т.е. 5, 10 или 20 кПа в зависимости от размера и типа).

• Настройте STAP так, чтобы ΔpL равнялось 16 кПа. Проверьте расход при помощи балансировочного прибора ТА на клапане STAD-1 при полностью открытом регулирующем клапане.
