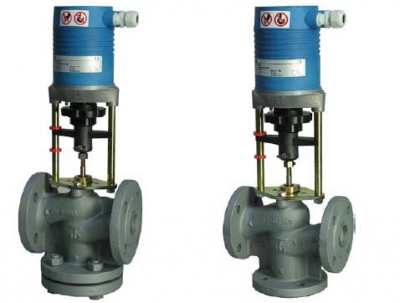

2-х и 3-х ходовые регулирующие клапаны CV 216 GG и CV 316 GG

Применение
Регулирование расхода в насосных системах отопления и холодоснабжения

Тип
CV 216 GG - двухходовой регулирующий клапан
CV 316 GG - трёхходовой смесительный или 2-хпозиционный (вкл. – выкл) клапан

Характеристика
CV 216 GG       -       логарифмическая
CV 316 GG A → AB логарифмическая
                     B → AB линейная

Ход штока
DN 15–DN 50        14 мм
DN 65                       20 мм
DN 65 – DN 100     30 мм
DN 125 – DN 150   50 мм

Диапазон регулирования 40:1

Стандартное исполнение:
          рабочее давление PN 16
          минимальная рабочая температура 0°C
          максимальная рабочая температура +150°C
Клапаны для более низких (-10°C) или высоких температур (до 200°C) поставляются под заказ.

Маркировка
DN, PN, направление потока (в случае CV 316 GG наименование входов такое же – A, B, AB)

Присоединение:
Фланцевое. EN 1092−2 тип 21

Ответные фланцы:
В соответствии с EN 558−1 базовая серия 1

Функции
          • Регулирование расхода горячей, холодной воды и воды с антифризом до –10°C
          • Нулевая протечка при закрытом клапане
          • Контролируется микропроцессором
          • Автоматическая калибровка при включении

Материал
          Корпус: чугун EN−JL1040
          Конус: латунь CW614N
          Шток: CrNi− сталь 1.4571
          Уплотнение штока: кольца EPDM

Протечка
Через закрытый клапан согласно EN 1349 - VI G 1 – герметичное уплотнение

Варианты исполнения
          • Конус из CrNi-стали 1,4305.
          • Для рабочей среды: вода с антифризом при температуре до -10°C привод на 24 В переменного тока, 50/60.
          • потребляемая мощность:
                DN 15 – DN 50    Pmax. ≈ 200 ВA
                                                Pном ≈ 45 ВA
                DN 65 – DN 150  Pном ≈ 60 ВA.
          • Рабочая среда на основе минерального масла – уплотнение штока из FKM
          • Специальное антикоррозионное покрытие из эпоксидной смолы в случае конденсата, максимальная температура 80°C.
          • Исполнение без технического силикона.

Код DN Kvs (м3/ч) Ход штока Двухходовой CV 216 GG Трехходовой CV 316 GG 60-235-115 60-235-215 60-235-315 60-235-415 60-235-515 60-235-120 60-235-220 60-235-125 60-235-225 60-235-132 60-235-232 60-235-140 60-235-240 60-235-150 60-235-250 60-235-165 60-235-265 60-235-365 60-235-465 60-235-180 60-235-280 60-235-190 60-235-290 60-235-491 60-235-392 60-335-115 60-335-215 60-335-315 60-335-415 60-335-515 60-335-120 60-335-220 60-335-125 60-335-225 60-335-132 60-335-232 60-335-140 60-335-240 60-335-150 60-335-250 60-335-165 60-335-265 60-335-365 60-335-465 60-335-180 60-335-280 60-335-190 60-335-290 60-335-491 60-335-392 15 15 15 15 15 20 20 25 25 32 32 40 40 50 50 65 65 65 65 80 80 100 100 125 150 0,63 1,25 1,6 2,5 4 5 6,3 8 10 12,5 16 20 25 31,5 40 50 63 50 63 80 100 125 160 250 315 14 14 14 14 14 14 14 14 14 14 14 14 14 14 14 20 20 30 30 30 30 30 30 50 50



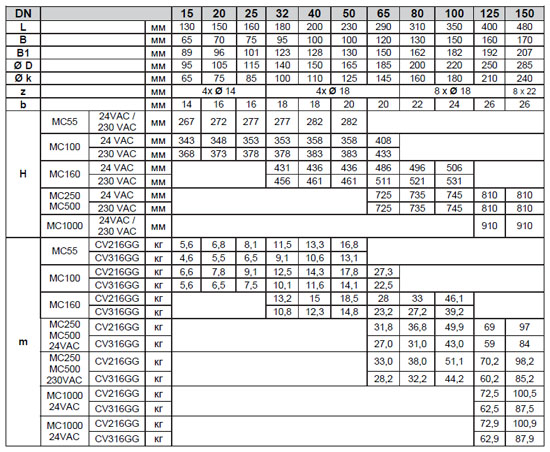

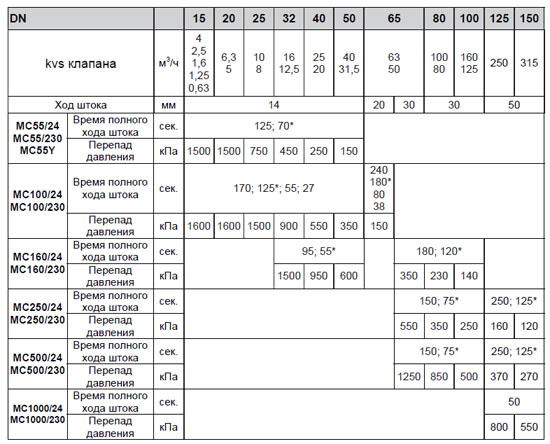

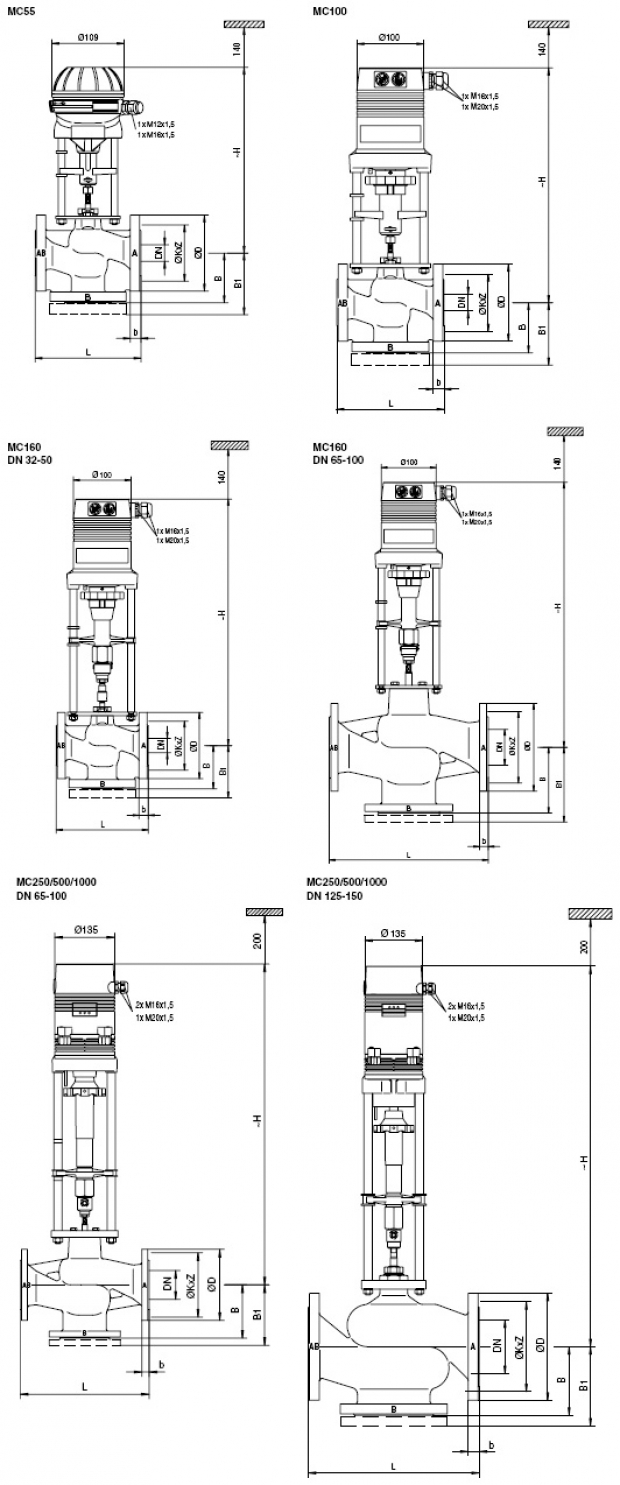

Код	Название	Напряжение	Развиваемое усилие (кН)	Входной сигнал
61-055-001 61-055-002 61-055-003 61-100-001 61-100-002 61-160-001 61-160-002 61-250-001 61-250-002 61-250-011 61-250-012 61-500-001 61-500-002 61-500-011 61-500-012 61-000-001 61-000-002	MC55/24 MC55/230 MC55Y MC100/24 MC100/230 MC160/24 MC160/230 MC250/24(65-100) MC250/230 (65-100) MC250/24 (125-150) MC250/230 (125-150) MC500/24 (65-100) MC500/230 (65-100) MC500/24 (125-150) MC500/230 (125-150) MC1000/24 MC1000/230	24VAC/DC 230VAC 24VAC/DC 24VAC/DC 230VAC 24VAC/DC 230VAC 24VAC/DC 230VAC 24VAC/DC 230VAC 24VAC/DC 230VAC 24VAC/DC 230VAC 24VAC/DC 230VAC	0,6 0,6 0,6 1,0 1,0 1,6 1,6 2,5 2,5 2,5 2,5 5,0 5,0 5,0 5,0 10,0 10,0	3-точечный 3-точеченый 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА 3-точ.; 0(2)-10V; 4(0)-20 мА
