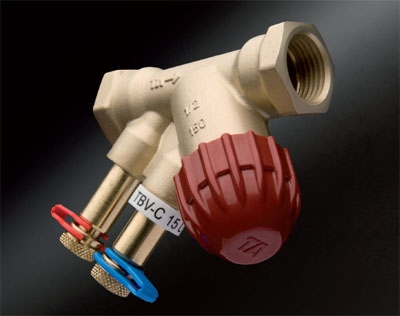

TBV-C

ДВУХХОДОВОЙ БАЛАНСИРОВОЧНЫЙ / ЗОНАЛЬНЫЙ РЕГУЛИРУЮЩИЙ КЛАПАН

Клапан TBV-C, предназначенный для установки на потребителях систем тепло- и холодоснабжения, обеспечивает точное гидравлическое регулирование и оптимальную производительность на протяжении длительного срока эксплуатации. Компания TA применяет сплав AMETAL®, устойчивый к потере цинка, который сводит к минимуму риск протечек.

ПРЕИМУЩЕСТВА

РУКОЯТКА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ Для простой и точной балансировки.	ЗАПОРНАЯ ФУНКЦИЯ Обеспечивает оптимизацию процедур обслуживания.	САМОУПЛОТНЯЮЩИЕСЯ ИЗМЕРИТЕЛЬНЫЕ ШТУЦЕРЫ Для быстрых и простых измерений.

Область применения:

Системы тепло- и холодоснабжения

Функции:

• Регулирование
• Балансировка
• Предварительная настройка
• Измерение
• Закрытие

Монтажный размер:
DN 15-25

Класс давления:
PN 16

Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C

Материал:
Корпус клапана: AMETAL®
Уплотнение седла: Клапанная тарелка - EPDM (DN 15-20). EPDM/AMETAL® (DN 25).
Уплотнение штока: кольцо - EPDM
Вставка клапана: AMETAL®, PPS (полифенилсульфид)
Возвратная пружина: Нержавеющая сталь
Шток: AMETAL® с тефлоновым покрытием
Версия с отводами под пайку и опрессовку:
Штуцер: AMETAL®

AMETAL® - сплав, применяемый компанией ТА, устойчивый к потере цинка.

Маркировка:
Корпус: TA, PN 16/150, DN, размер в дюймах и стрелка, обозначающая направление потока.
Идентификационное кольцо на измерительном штуцере.

Наружная резьба

Номер TA EAN DN D Da L H Kvs кг TBV-C LF, малый расход 52 133-015 TBV-C NF, нормальный расход 52 134-015 52 134-020   7318793870506     7318793870803 7318793870902   15     15 20   G3/4     G3/4 G1   M30x1,5     M30x1,5 M30x1,5   85     85 96   58     58 57   0,90     1,8 3,4   0,35     0,35 0,40

Внутренняя резьба

Номер TA EAN DN D Da L H Kvs кг TBV-C LF, малый расход 52 133-115 TBV-C NF, нормальный расход 52 134-115 52 134-120 52 134-125   7318793859204     7318793871008 7318793871107 7318793966100   15     15 20 25   G1/2     G1/2 G3/4 G1   M30x1,5     M30x1,5 M30x1,5 M30x1,5   81     81 91 111   58     58 57 64   0,90     1,8 3,4 7,2   0,35     0,35 0,40 0,73

Наружная резьба под "евроконус" х внутренняя резьба

Номер TA EAN DN D Da L H Kvs кг TBV-C LF, малый расход 52 133-215 TBV-C NF, нормальный расход 52 134-215   7318793870605     7318793871206   15     15   G3/4     G3/4   M30x1,5     M30x1,5   85     85   58     58   0,90     1,8   0,35     0,35

Наружная резьба под "евроконус"

Номер TA EAN DN D Da L H Kvs кг TBV-C LF, малый расход 52 133-315 TBV-C NF, нормальный расход 52 134-315   7318793870704     7318793871305   15     15   G3/4     G3/4   M30x1,5     M30x1,5   85     85   58     58   0,90     1,8   0,35     0,35

Отводы под пайку и опрессовку

Номер TA EAN DN D Da L H Kvs кг TBV-C LF, малый расход 52 433-115 TBV-C NF, нормальный расход 52 434-115 52 434-120   7318793935700     7318793935908 7318793936103   15     15 20   15     15 22   M30x1,5     M30x1,5 M30x1,5   148     145 173   58     58 57   0,90     1,8 3,4   0,44     0,44 0,57

Внутренняя резьба х Отвод под пайку и опрессовку

Номер TA EAN DN D1 D2 Da L H Kvs кг TBV-C LF, малый расход 52 433-415 TBV-C NF, нормальный расход 52 436-115 52 436-120   7318793935809     7318793936004 7318793936202   15     15 20   G1/2     G1/2 G3/4   15     15 22   M30x1,5     M30x1,5 M30x1,5   113     113 132   58     58 57   0,90     1,8 3,4   0,39     0,39 0,48

Наружная резьба под "евроконус" х Отвод под пайку и опрессовку

Номер TA EAN DN D1 D2 Da L H Kvs кг TBV-C LF, малый расход 52 433-215 TBV-C NF, нормальный расход 52 434-215   7318793936301     7318793936400   15     15   G3/4     G3/4   15     15   M30x1,5     M30x1,5   117     117   58     58   0,90     1,8   0,40     0,40

Соединение под приварку
макс. 120°C

Номер TA EAN Клапан DN D Для труб DN 52 009-015 52 009-020 7318792748509 7318792748608 15 20 G3/4 G1 15 20

Соединение под пайку
макс. 120°C

Номер TA EAN Клапан DN D Для труб DN 52 009-515 52 009-516 52 009-518 52 009-522 7318792749308 7318792749407 7318792749506 7318792749605 15 15 20 20 G3/4 G3/4 G1 G1 15 16 18 22

Соединение с отводом под пайку и опрессовку
Для соединения с пресс-муфтами
макс. 120°C

Номер TA EAN Клапан DN D Для труб DN 52 009-315 52 009-318 52 009-322 7318793810601 7318793810700 7318793810809 15 20 20 G3/4 G1 G1 15 18 22

Компрессионное фитинг
макс. 100°C

Номер TA EAN Клапан DN D Для труб DN 53 319-615 53 319-618 53 319-622 53 319-922 53 319-928 7318793705006 7318793705105 7318793705204 7318793705303 7318793705402 15 15 15 20 20 G3/4 G3/4 G3/4 G1 G1 15 18 22 22 28

Компрессионный фитинг для медных или стальных труб
Под "евроконус"
Уплотнение металлических поверхностей

Номер TA EAN Для труб DN 52 136-010 52 136-012 52 136-014 52 136-015 52 136-016 52 136-018 7318793880901 7318793881007 7318793881106 7318793881205 7318793881304 7318793881403 10 12 14 15 16 18

Компрессионный фитинг для медных или стальных труб
Под "евроконус"
Никелевое покрытие, мягкое уплотнение (EPDM)

Номер TA EAN Для труб DN 52 136-112 52 136-114 52 136-115 52 136-116 52 136-118 7318793881502 7318793881601 7318793881700 7318793881809 7318793881908 12 14 15 16 18

Компрессионный фитинг для пластиковых труб
Под "евроконус"

Номер TA EAN Для труб DN 52 136-212 52 136-214 52 136-216 52 136-217 52 136-218 52 136-219 52 136-220 52 136-221 7318793882004 7318793882103 7318793882202 7318793882301 7318793882400 7318793882509 7318793882608 7318793882707 12x2 14x2 16x2 17x2 18x2 18x2,5 20x2 21x2,5

Компрессионный фитинг для металлопластиковых труб
Под "евроконус"

Номер TA EAN Для труб DN 52 136-314 52 136-316 52 136-318 7318793882806 7318793882905 7318793883001 14x2 16x2 18x2

Рукоятка для предварительной настройки TBV-C

Номер TA EAN 52 133-100 7318793886002

Привод TSE Дополнительную информацию о TSE см. в отдельном каталоге. Клапан TBV-C предназначен для работы с приводом TSE. Для приводов других марок требуется следующий рабочий диапазон: X (закрыт - полностью открыт) = 11,4 - 15,1 (DN 15-20) / 11,4 - 15,8 (DN 25)

Клапан TBV-C поставляется с красным защитным колпачком (номер TA 52 143-100).

Клапан TBV-C поставляется в полностью открытом состоянии.

Настройка клапана для заданного перепада давления, например, в соответствии с положением 5, выполняется следующим образом:

1. Установите на клапан рукоятку для предварительной настройки, номер TA 52 133-100.

2. Поверните рукоятку для предварительной настройки, чтобы совместить положение 5 с меткой* на корпусе клапана.

3. Снимите рукоятку для предварительной настройки. Клапан настроен.

Для устранения шумов в системе теплоснабжения требуется соблюсти следующие условия:
• Расходы должны быть правильно сбалансированы
• Вода в системе должна быть деаэрирована
• Используйте циркуляционные насосы, не создающие избыточное дифференциальное давление (или применяйте регулятор перепада давления, такой как STAP)
Максимальный рекомендуемый перепад давления для избежания шумов составляет 30 кПа = 0,3 бар.

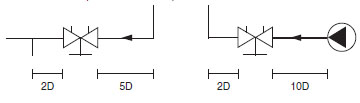

По возможности не устанавливайте запорную арматуру и
насосы непосредственно перед клапаном.

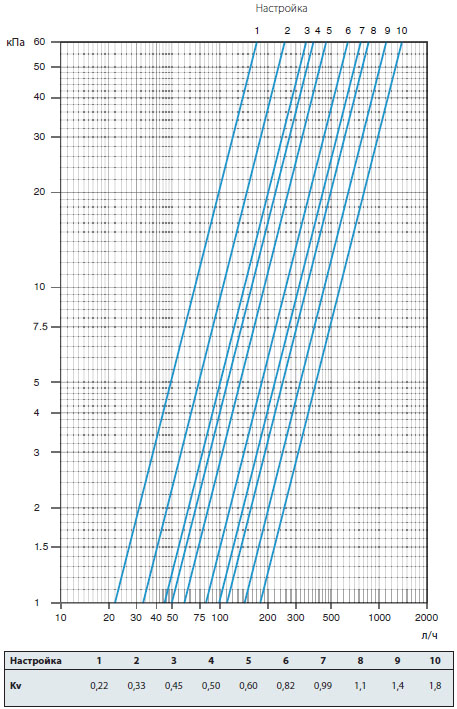

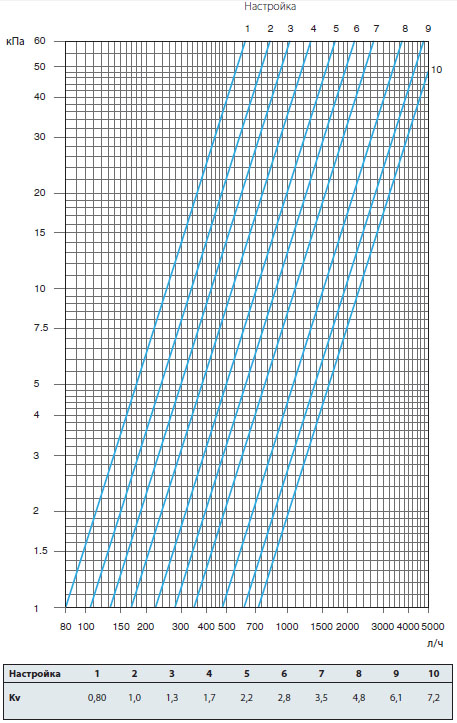

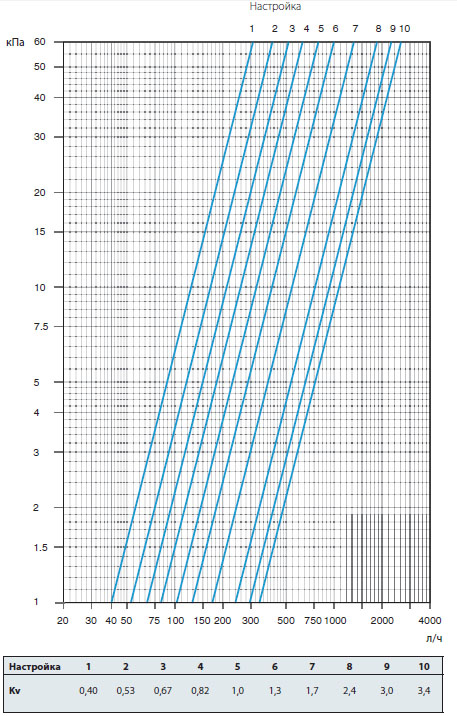

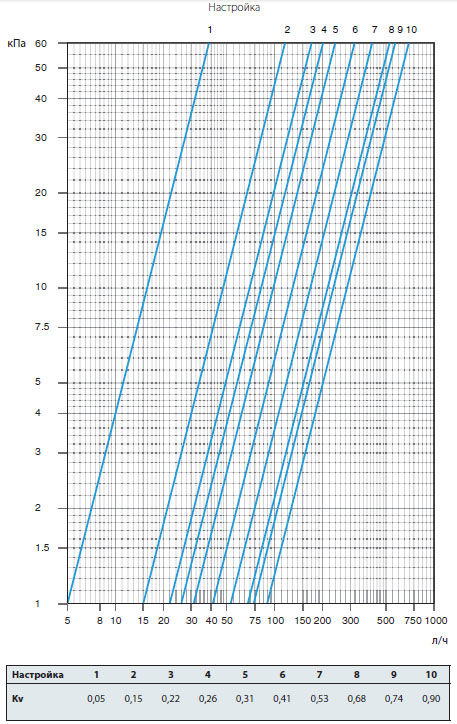

При известных Δp и расчетном расходе используйте формулу для расчета величины Kv.

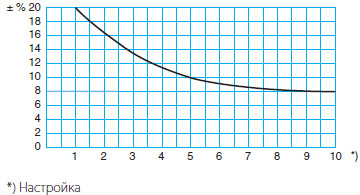

*) Запорный клапан
Если клапан установлен приводом вниз и существует
вероятность конденсации, необходимо применять привод с
классом защиты не ниже IP 34.

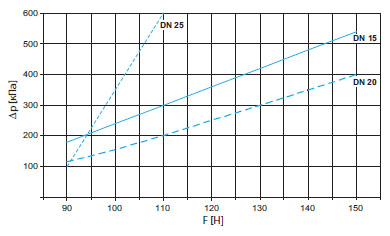

Усилие (F), необходимое для закрытия клапана, в зависимости от перепадов давления (Δp).
