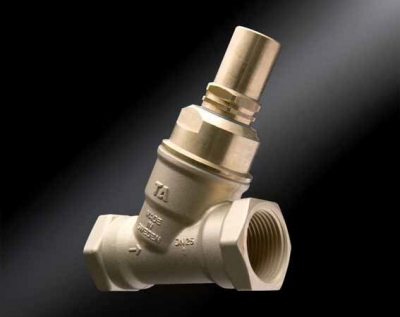

BPV - Перепускной предохранительный клапан







ТЕХНИЧЕСКОЕ ОПИСАНИЕ



BPV - клапан, регулирующий перепад давления. Применяется в системах отопления и охлаждения.

В установках с радиаторными термостатическими клапанами при закрытии клапанов в системе происходит уменьшение расхода и связанное с этим увеличение напора насоса (смещение рабочей точки), что ведет к изменению перепада давления на регулирующей арматуре, и, как следствие, к ее неудовлетворительной работе. Кроме того, при превышении перепада давления на регулирующих клапанах значения 20-30 кПа в системе может возникнуть шум.



Применение:

Системы отопления и охлаждения, ГВС.



Функции:

Предохранительная, настройка перепада давления и закрытие.



Номинальное давление: РN 20

Максимальное рабочее давление: 2,0 кПа



Максимальная рабочая температура: 120°С

Минимальная рабочая температура: -20°С



Материалы:

Корпус вентиля, соединение и рег. стержень: AMETAL®

Накидная гайка, рукав, крышка: латунь

Прокладки: графит

Пружины: нержавеющая сталь

Кольца: резина EPDM

Ведущее кольцо: РТРЕ



AMETAL® сплав меди, разработанный “Tour & Andersson”, устойчивый к потере цинка и к электрогальванической коррозии.



Маркировка:

Тип вентиля, DN и размер в дюймах.



BPV - Прямой



Диапазон настройки 10-60 кПа


TA No DN D L H

52 198-315
52 198-320
52 198-325
52 198-332

15
20
25
32

G 1/2"
G 3/4"
G 1"
G 1 1/4"

70
85
98
112

93
93
103
105




BPV - Угловой



Диапазон настройки 10-60 кПа


TA No DN d D Da L H

52 198-020
52 198-025

20
25

R3/4"
R 1"

G3/4"
G 1"

M34x1,5
M40x2

70
83
122
138

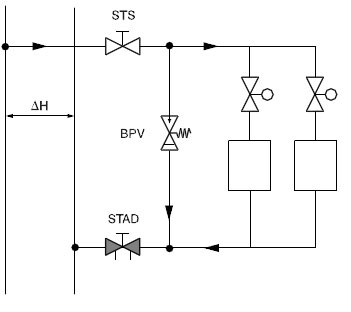

Монтаж




Установите BPV в контуре после балансировочного клапана и между подающим и обратным трубопроводом.

BPV настраивается и открывается при установленной величине перепада давления, что позволяет поддерживать требуемое давление и расход в распределительной системе.

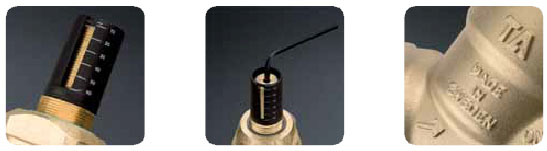

Чтобы настроить BPV для работы при требуемом перепаде давления используйте регулировочный ключ.

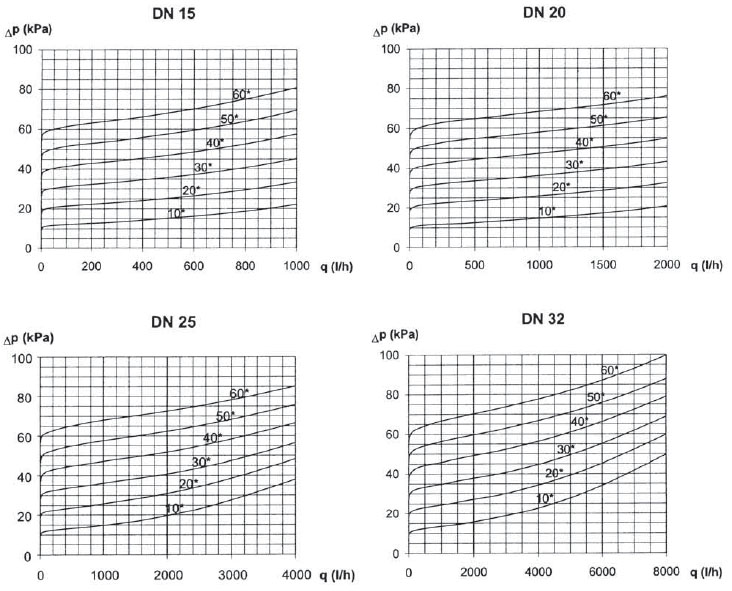

Характеристики вентилей



Настройте клапан BPV на требуемый перепад давления (10-60 кПа). Характеристики клапанов показаны на диаграммах ниже.
