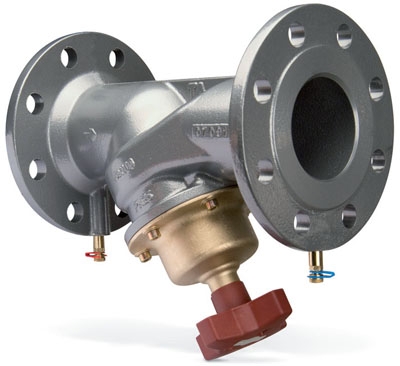

Балансировочные клапаны STAF, STAF-SG

БАЛАНСИРОВОЧНЫЙ КЛАПАН - PN 16 И PN 25 - DN 20-400

Фланцевые Серый чугун (STAF) и Ковкий чугун (STAF-SG) балансировочные клапана из чугуна обеспечивает точность гидравлического режима и может применяться в самых различных областях. STAF/STAF-SG идеален для использования в основном во вторичном контуре систем тепло- и холодоснабжения.

ПРЕИМУЩЕСТВА

РУЧКА Ручка с возможностью считывания показаний обеспечивает точность и простоту балансировки.	САМОУПЛОТНЯЮЩИЕСЯ ИЗМЕРИТЕЛЬНЫЕ ШТУЦЕРЫ Гарантируют простоту и точность балансировки.	ЗАПОРНАЯ ФУНКЦИЯ Обеспечивает простоту технического обслуживания.

Область применения:

Системы тепло- и холодоснабжения

Функции:

• Балансировка
• Предварительная настройка
• Измерение
• Закрытие (Разгруженный по давлению конус)

Диапазон размеров:

STAF: DN 65-150
STAF-SG: DN 20-400

Номинальное давление:

STAF: PN 16
STAF-SG: PN 16 и PN 25

Температура:

Макс. рабочая температура: 120°С

Мин. рабочая температура:

STAF: -10 °C
STAF-SG: -20 °C

Материал:

Корпус: Чугун EN-GJL-250 (GG 25).
Корпус: Ковкий чугун EN-GJS-400-15.
DN 20-150: Верхняя часть, ограничительный конус и шток: сплав AMETAL®.
DN 200-300: Верхняя часть - ковкий чугун ограничительный конус-бронза и шток: сплав AMETAL®.
DN 350-400: Верхняя часть-ковкий чугун ограничительный конус-латунь CuZn16Si4-C(EN1982) или латунь CuZn35Pb2Al-C-GS (EN 1982) и шток-сплав AMETAL®.
Уплотнение седла: Конус с прокладкой из каучука EPDM.
Болты крепления верхней части: Хромированная сталь.
Ручка: DN 20-150 Полиамид,DN 200-400 алюминий.

AMETAL® - это стойкий к цинковой коррозии сплав TA.

Обработка поверхности:
DN 20-200: Эпоксидный лак.
DN 250-400: двухслойное эмалевое покрытие.

Маркировка:
Корпус: TA, PN, DN, CE, направление потока и дата отливки (год, месяц, день).

CE маркировка в соответствии с таблицей:

Монтажный размер:
ISO 5752 серия 1, BS 2080 и EN 558-1 серия 1.

Фланцевое крепление верхней части

PN 16, ISO 7005-2, EN 1092-2

TA No EAN DN Кол-во отверстий под болты D L H Kvs кг 52 181-065 52 181-080 52 181-090 52 181-091 52 181-092 7318792823305 7318792823404 7318792823503 7318792823602 7318792823701 65-2 80 100 125 150 4 8 8 8 8 185 200 220 250 285 290 310 350 400 480 205 220 240 275 285 85 120 190 300 420 12.4 15.9 22 32.7 42.4

Резьбовое крепление верхней части

PN 25, ISO 7005-2, EN 1092-2 (DN 20-50 PN 16 фланцы)

TA No EAN DN Кол-во отверстий под болты D L H Kvs кг 52 182-020 52 182-025 52 182-032 52 182-040 52 182-050 7318792825705 7318792825804 7318792825903 7318792826009 7318792826108 20 25 32 40 50 4 4 4 4 4 105 115 140 150 165 150 160 180 200 230 100 109 111 122 122 5.7 8.7 14.2 19.2 33 2.3 2.9 4.3 5.2 6.6

Фланцевое крепление верхней части

PN 25, ISO 7005-2, EN 1092-2

TA No EAN DN Кол-во отверстий под болты D L H Kvs кг 52 182-065 52 182-080 52 182-090 52 182-091 52 182-092 7318792826207 7318792826306 7318792826405 7318792826504 7318792826603 65-2 80 100 125 150 8 8 8 8 8 185 200 235 270 300 290 310 350 400 480 205 220 240 275 285 85 120 190 300 420 11 14 19.6 28.1 37.1

Фланцевое крепление верхней части
Измерительные ниппели на корпусе

PN 16, ISO 7005-2, EN 1092-2 TA No EAN DN Кол-во отверстий под болты D L H Kvs кг 52 181-093 52 181-094 52 181-095 52 181-096 52 181-097 7318792823800 7318792823909 7318792824005 7318793859402 7318793859303 200 250 300 350 400 12 12 12 16 16 340 425 485 520 580 600 730 850 980 1100 430 420 480 585 640 765 1185 1450 2200 2780 76 122 163 297 406   PN 25, ISO 7005-2, EN 1092-2 TA No EAN DN Кол-во отверстий под болты D L H Kvs кг 52 182-093 52 182-094 52 182-095 52 182-096 52 182-097 7318792826702 7318792826801 7318792826900 7318793843401 7318793843500 200 250 300 350 400 12 12 16 16 16 360 425 485 555 620 600 730 850 980 1100 430 420 480 585 640 765 1185 1450 2200 2780 76 122 163 297 406

Измерительные штуцеры

TA No EAN d L - DN 50 52 179-009 52 179-609 DN 65 - 52 179-008 52 179-608   7318792813108 7318792814600   7318792813009 7318792814501   1/4 1/4   3/8 3/8   39 103   47 103

Измерительный штуцер
Удлинители 60 мм (не для 52 179-000/-601)
Может быть установлен без дренажа системы.

TA No 52 179-006

Измерительный штуцер макс.
макс. 150°C
+ также для старых моделей STAD и STAF

TA No EAN d L - DN 50 52 179-000 52 179-601 DN 65 - 52 179-007 52 179-607   7318792812408 7318792814303   7318792812903 7318792814402 R1/4 R1/4   R3/8 R3/8 30 90   30 90

Табличка с данными
Прилагается к каждому клапану при поставке

TA No EAN 52 161-990 52 161-990 7318792779206

Ручка
В сборе

TA No EAN DN 52 186-003 52 186-002 52 186-004 731З792З34905 7313792334306 731З792З35001 20-50 65 - 150 200-400

Шестигранный ключ

TA No EAN   Для DN 52 187-103 52 187-105 7318792836008 7318792836107 3 мм 5 мм 8 мм 20 - 50 65-150 200-400

Изоляция
Для систем тепло- и холодоснабжения

TA No EAN Для DN L D C 52 189-850 52 189-865 52 189-880 52 189-890 52 189-891 52 189-892 7318792840708 7318792840807 7318792840906 7318792841002 7318792841101 7318792841200 50 65 80 100 125 150 390 450 480 520 570 660 250 270 290 320 350 380 252 272 292 322 352 382

Измерительные штуцеры выполнены самоуплотняющимися. Открутите защитный колпачок и вставьте зонд через уплотнение.

Величина настройки клапана отображается на ручке.
Количество оборотов между полностью открытым и закрытым положением составляет:
4 оборота для DN 20-50,
8 оборотов для DN 65-150,
12 оборотов для DN 200-250,
16 оборотов для DN 300,
20 оборотов для DN 350 и
22 оборотов для DN 400.
Первоначальная настройка клапана на требуемую величину перепада давления, например, соответствующую 2,3 оборотам на графике, осуществляется следующим образом:

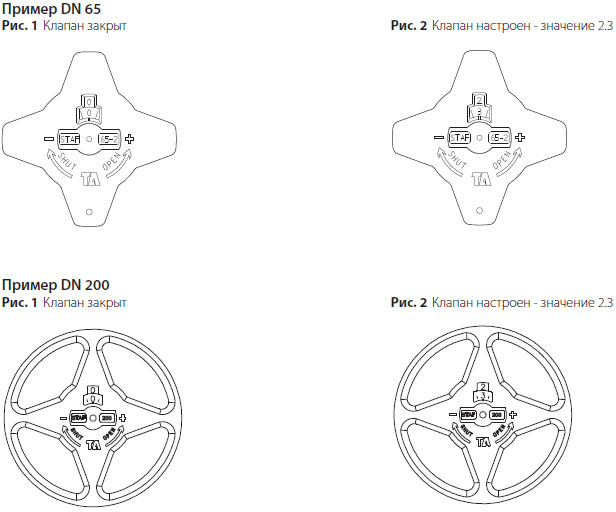

1. Полностью закройте клапан (Рис.1)
2. Откройте клапан на 2.3 оборота (Рис.2).
3. С помощью 3 мм регулировочного ключа поверните внутренний шпиндель по часовой стрелке до упора.
4. Теперь клапан настроен.
Для проверки настройки клапана сначала закройте клапан, затем откройте до упора; индикатор покажет величину настройки, в
данном случае 2.3 (Рис. 2).

Нулевое положение ручки откалибровано и не подлежит изменению.

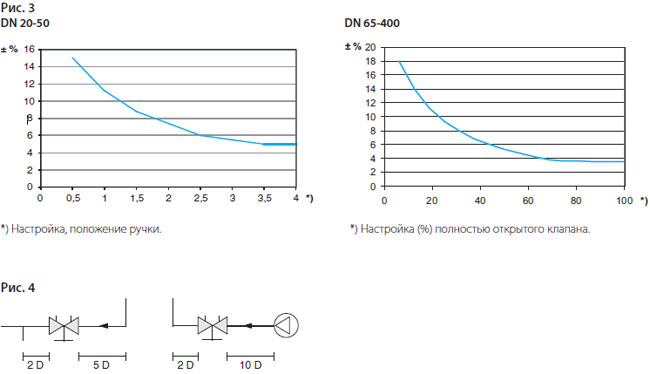

Отклонение расхода при различных величинах настройки
Кривая (Рис. 3) справедлива для клапанов, установленных в соответствии с указанным направлением потока, на прямых участках трубы (Рис. 4) и обычной трубной арматурой.

Расчеты расхода справедливы для воды (+20°C). Для других жидкостей с вязкостью, приблизительно такой же как у воды, (<20 cSt = 3°E=100S.U.), следует лишь ввести поправочные коэффициенты для соответствующей плотности. Однако, при низких температурах вязкость увеличивается, и в клапанах может возникнуть ламинарное течение. Это приводит к отклонению в измерениях расхода, опасность которого увеличивается при применении небольших клапанов, малых величинах настроек и низкого дифференциального давления. Корректировка этого отклонения может быть осуществлена при помощи программного обеспечения TA "Select" либо непосредственно в TA Scope.

Если известны Δp и требуемый расход, для расчета Kv пользуйтесь данными формулами или диаграммой.

Требуется:
Найти величину настройки для DN 25 при заданном расходе 1.8 м3/ч и перепаде давления в 20 кПа.

Решение:
Соединяем прямой точки 1.8 м3/ч и 20 кПа. Получаем Kv=4.
Проводим горизонтальную линию через Kv=4.
Ее пересечение для DN 25 дает величину настройки 2.1 оборотов.

ВНИМАНИЕ:
Если величина расхода выходит за рамки шкалы диаграммы, то считывание выполняют следующим образом: Как в примере (выше) имеем 20 кПа, Kv = 4 и расход 1,8 м3/ч. При 20 кПа и Kv = 0,4 получаем расход 0,18 м3/ч, а при Kv = 40, получим расход 18 м3/ч. Это значит, что для данного перепада давления величины расхода и Kv находим простым перемещением запятой.

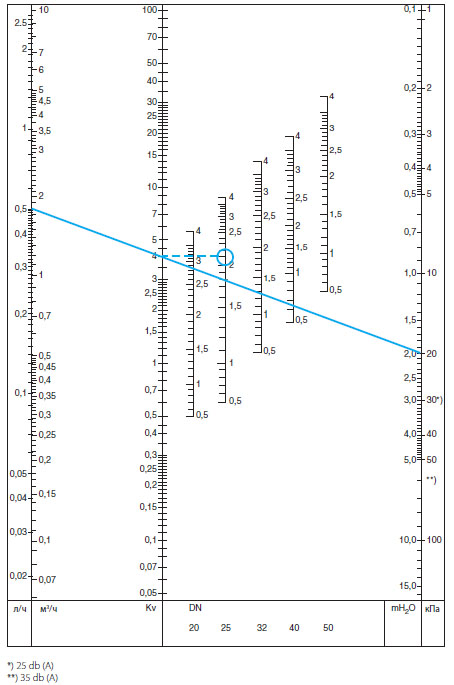

ДИАГРАММА DN 20ˆ-50

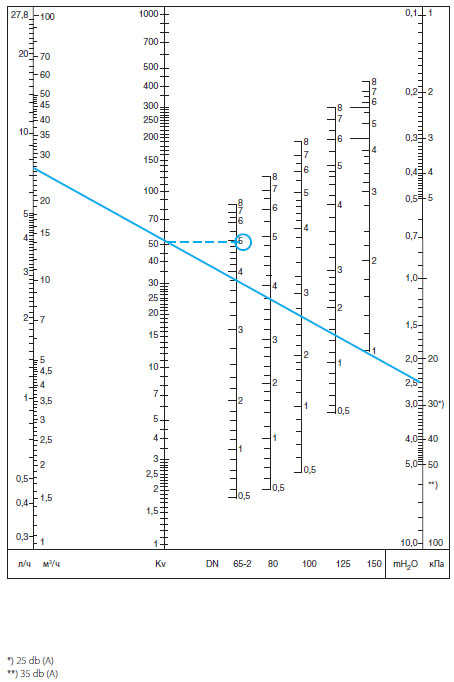

ДИАГРАММА DN 65-1ˆ50

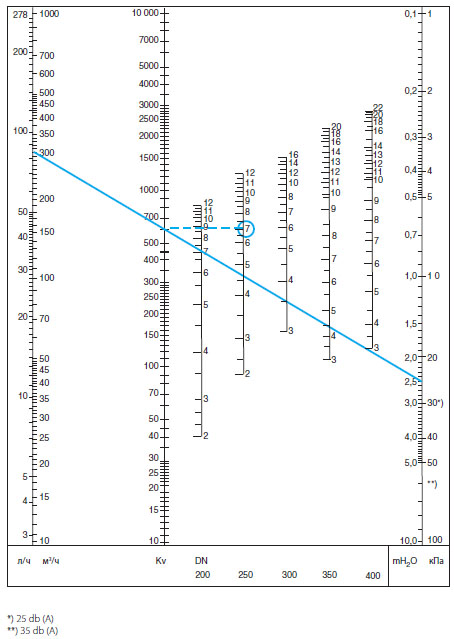

ДИАГРАММА DN 200-400
