TOUR & ANDERSSON (TA)

TOUR & ANDERSSON (TA)
Техническая информация

TBV-MCP

ЗОНАЛЬНОЕ РЕГУЛИРОВАНИЕ / ДВУХХОДОВОЙ
БАЛАНСИРОВОЧНЫЙ

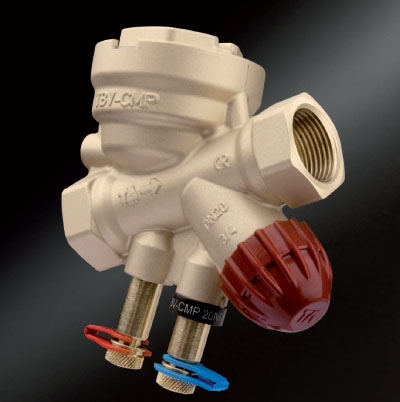

Клапан TBV-CMP, предназначенный для пропорционального регулирования потребителей систем тепло- и холодоснабжения, обеспечивает оптимальную производительность на протяжении длительного срока эксплуатации. Точная регулировочная характеристика позволяет добиться линейной характеристики контура с целью безошибочного гидравлического регулирования. В сочетании с нашими балансировочными приборами, клапан TBV-CMP позволяет выполнять усложненные измерения и диагностику



ПРЕИМУЩЕСТВА





ИЗМЕРЕНИЕ ΔPL И ΔH

Обеспечивается проектный расход, упрощается поиск и устранение неисправностей.

РУКОЯТКА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ

Для быстрой и точной предварительной настройки проектного расхода.

ПРОМЫВКА

Простая процедура промывки упрощает техническое обслуживание и ускоряет сдачу в эксплуатацию.



Область применения:
Системы тепло- и холодоснабжения.


Функции:

  • Регулирование
  • Предварительная настройка (расхода)
  • Регулирование перепада давления
  • Измерение
  • Закрытие
  • Промывка

Монтажный размер:
DN 15-25


Класс давления:
PN 16


Перепад давления (ΔpV):
Макс. перепад давления: 350 кПа (ΔHmax)
Мин. перепад давления: 15 кПа (ΔHmin)
(Действительно для полностью открытого положения настройки 10. Для других настроек потребуется более низкий перепад давления; проверьте с помощью программного обеспечения "TA-Select".)


Диапазон расхода:
Расход (qmax) может быть предварительно настроен в следующем диапазоне:
DN 15 LF: 18-142 л/ч
DN 15 NF: 77-375 л/ч
DN 20 NF: 160-660 л/ч
DN 25 NF: 335-1330 л/ч


Минимальный регулируемый расход:
DN 15 LF: 3 л/ч
DN 15 NF: 7 л/ч
DN 20 NF: 10 л/ч
DN 25 NF: 20 л/ч



Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C


Подъем:
4 мм


Материал:
Корпус клапана: AMETAL®
Заглушка клапана: PPS (полифенилсульфид)
Уплотнение седла: Каучук EPDM / Нержавеющая сталь (DN 15-20). EPDM/AMETAL® (DN 25).
Уплотнение штока: Кольцевое уплотнение из каучука EPDM
Вставка клапана: AMETAL®, PPS (полифенилсульфид)
Пружина: Нержавеющая сталь
Шток: AMETAL® с тефлоновым покрытием
Мембрана: Каучук HNBR


AMETAL® - сплав, применяемый компанией ТА, устойчивый к цинковой коррозии


Маркировка:
Корпус: TA, PN 16, DN, размер в дюймах и стрелка,
обозначающая направление потока.
Идентификационное кольцо на измерительном штуцере:
Белый цвет = малый расход (LF)
Черный цвет = нормальный расход (NF)



Внутренняя резьба




Номер TA EAN

DN

D Da L H1 H2 B кг

TBV-CMP LF,

малый расход

52 153-115

TBV-CMP NF,

нормальный расход

52 154-115

52 154-120

52 154-125





7318793982001





7318793982100

7318793982209

7318793982308





15





15

20

25





G1/2





G1/2

G3/4

G1





M30x1,5





M30x1,5

M30x1,5

M30x1,5





93





93

99

126





62





62

62

66





71





71

71

71





62





62

62

62





0,81





0,81

0,88

1,2



ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ



Рукоятка для предварительной настройки




Номер TA EAN

52 133-100

7318793886002





Привод TSE-M

Дополнительную информацию по TSE-M см. в соответствующем каталоге.
Клапан TBV-CMP предназначен для совместной работы с приводом TSE-M. Для приводов других производителей требуется следующий рабочий диапазон:
X = 11,50 - 15,80 (закрыт - полностью открыт)

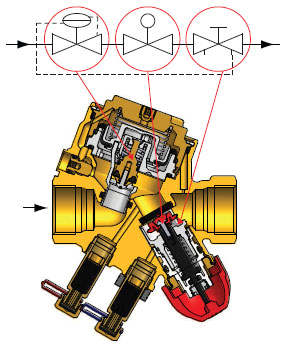

ПРИНЦИП ДЕЙСТВИЯ

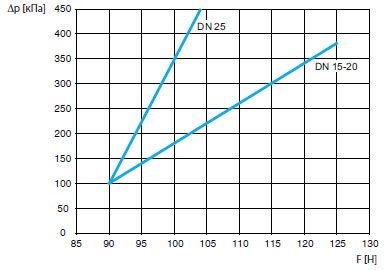

УСИЛИЕ ЗАКРЫТИЯ





Усилие (F), необходимое для закрытия клапана, в зависимости от перепадов давления (Δp).

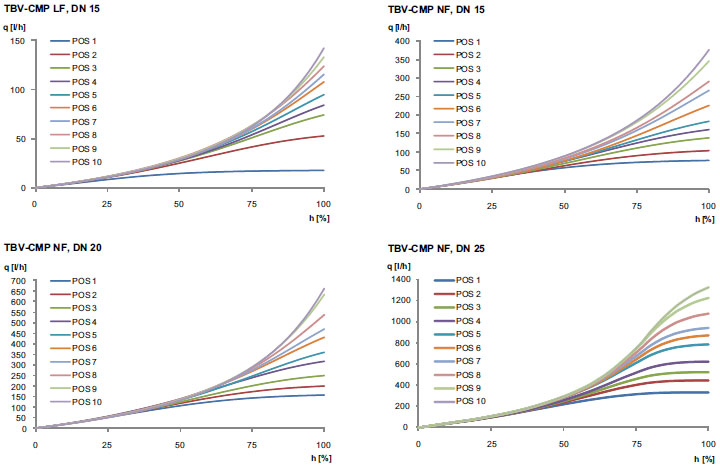

ХАРАКТЕРИСТИКИ КЛАПАНА











qmax = л/ч для каждой предварительной настройки и при полностью поднятом штоке клапана.
h = подъем штока

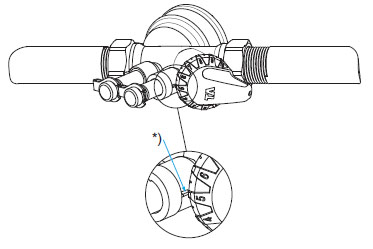

НАСТРОЙКА



Клапан TBV-CMP поставляется с красным защитным колпачком, № ТА 52 143-100, который необходимо использовать при герметизации клапана.
Клапан TBV-CMP поставляется в полностью открытом положении. Предварительная настройка клапана для заданного значения qmax, например, в соответствии с настройкой 5, выполняется следующим образом:


1. Установите на клапан рукоятку для предварительной
настройки, номер TA 52 133-100.
2. Поверните рукоятку для предварительной настройки, чтобы совместить настройку 5 с меткой * на корпусе клапана.
3. Снимите настроечную рукоятку. Предварительная настройка клапана выполнена.



ИЗМЕРЕНИЕ





Измерение при настройке


Подсоедините балансировочный или измерительный прибор TA к измерительным штуцерам (5). Выберите в меню прибора соответствующую модель клапана, размер, тип (LF/NF) и предварительную настройку; появятся данные по фактическому расходу.




Измерение DH


Подсоедините балансировочный или измерительный прибор TA к измерительным штуцерам (5). Закройте клапан защитным колпачком (1) и откройте шток промывки (2).








ПРОМЫВКА




Для сквозной промывки/очистки клапана
Снимите привод и настройте клапан на максимальный расход (4) (настройка 10). Затем полностью открутите промывочный штуцер(2).


Промывка/очистка внутреннего импульсного канала
Закройте клапан защитным колпачком (1) и полностью открутите промывочный штуцер (2).



ВЫПУСК ВОЗДУХА



Для выпуска воздуха из мембранной камеры откройте винт выпуска воздуха (3).



ШУМЫ




Для устранения шумов в системе требуется правильно установить клапан и обеспечить деаэрацию воды.

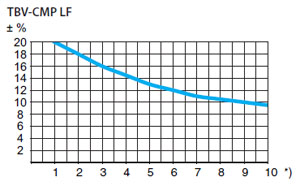

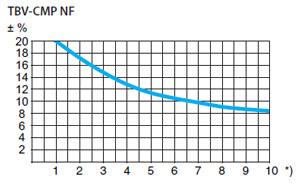

ТОЧНОСТЬ ИЗМЕРЕНИЯ




Максимальное отклонение расхода при разных значениях настройки

*) Настройка


ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ



Расчеты расхода действительны для температуры воды (+20°C). Для других жидкостей, имеющих примерно ту же вязкость, что и вода, (<20 cSt = 3°E=100S.U.), необходимо добавить поправку на удельную плотность. Однако при низких температурах вязкость возрастает, и в клапанах может возникать ламинарное течение. В результате возникает отклонение в изменениях расхода, которое возрастает в клапанах малых размеров, при низких настройках и низком перепаде давления. Поправку на такое отклонение можно внести с помощью программы "TA Select", или непосредственно в балансировочные приборы TA.


ПОДБОР



Выберите минимальный возможный размер клапана, позволяющий получить проектный расход. Следует выбрать максимально открытую предварительную настройку, чтобы получить оптимальные характеристики контура. Убедитесь в том, что доступный перепад давления находится в диапазоне 15-350 кПа. Рекомендуемое положение настройки 3-10.

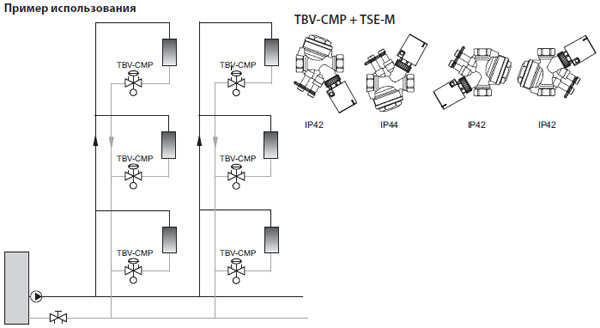

УСТАНОВКА







ТАБЛИЦЫ РАСХОДА



TBV-CMP LF, DN 15



Настройка 1 2 3 4 5 6 7 8 9 10

qmax

18 53 75 84 94 108 116 124 133

142



TBV-CMP NF, DN 15



Настройка 1 2 3 4 5 6 7 8 9 10

qmax

77 103 138 160 180 255 265 290 345

375



TBV-CMP NF, DN 20



Настройка 1 2 3 4 5 6 7 8 9 10

qmax

160 195 250 320 360 435 465 540 635

660



TBV-CMP NF, DN 25



Настройка 1 2 3 4 5 6 7 8 9 10

qmax

335 445 525 625 785 875 945 1075 1225

1330



qmax = л/ч для каждой предварительной настройки и полностью открытой заглушки клапана.
Рекомендуемая настройка: Настройка 3-10
