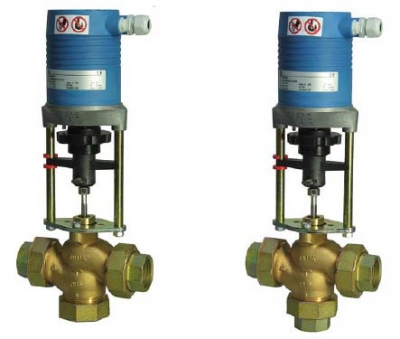

2-х и 3-х ходовые регулирующие клапаны CV 216 RGA и CV 316 RGA

Применение
Регулирование расхода в насосных системах отопления и холодоснабжения

Тип
CV 216 RGA - двухходовой регулирующий клапан
CV 316 RGA - трёхходовой смесительный клапан

Характеристика
CV 216 RGA     -           логарифмическая
CV 316 RGA  A → AB  логарифмическая
                        B → AB  линейная

Ход штока DN 15 – DN 50      14 мм

Диапазон регулирования ≥ 40:1

Стандартное исполнение:
          рабочее давление PN 16
          минимальная рабочая температура 0°C
          максимальная рабочая температура +130°C
Клапаны для более низких или высоких температур поставляются под заказ.

Маркировка
DN, PN, направление потока (в случае CV 316 RGA наименование входов такое же – A, B, AB)

Тип подключения
Корпус клапана с наружной резьбой по ISO 228/1. Присоединительный комплект с переходом на внутреннюю резьбу по ISO 7/1.

Функции
          • Регулирование расхода горячей, холодной воды и воды с антифризом до –15°C
          • Нулевая протечка при закрытом клапане
          • Контролируется микропроцессором
          • Автоматическая калибровка при включении

Материал
          Корпус: бронза СС 491 К
          Конус: латунь CW 617 N
          Шток: CrNi− сталь 1.4571
          Уплотнение штока: кольца EPDM

Протечка
Через закрытый клапан согласно EN 1349 - VI G 1 – герметичное уплотнение

Варианты исполнения
          • Конус из CrNi-стали 1,4305.
          • Для рабочей среды: вода с антифризом при температуре до -15°C привод на 24 В переменного тока, 50/60 Гц (исключая привод MC45);
               потребляемая мощность:
               DN 15 – DN 50 Pmax.  ≈  200 ВA
                                            Pном ≈  45 ВA
          • Рабочая среда на основе минерального масла – уплотнение штока из FKM
          • Исполнение без технического силикона.
Присоединительный комплект: штуцер с внутренней резьбой из бронзы, накидная гайка из ковкого чугуна

СV 216 RGA - двухходовой

Код DN Kvs (м3/ч) Ход штока

60-233-115

60-233-215

60-233-315

60-233-415

60-233-515

60-233-120

60-233-220

60-233-125

60-233-225

60-233-132

60-233-232

60-233-140

60-233-240

60-233-150

60-233-250

15

15

15

15

15

20

20

25

25

32

32

40

40

50

50

0,63

1,25

1,6

2,5

4

5

6,3

8

10

12,5

16

20

25

31,5

40

14

14

14

14

14

14

14

14

14

14

14

14

14

14

14


СV 316 RGA - трехходовой

Код DN Kvs (м3/ч) Ход штока

60-333-115

60-333-215

60-333-315

60-333-415

60-333-515

60-333-120

60-333-220

60-333-125

60-333-225

60-333-132

60-333-232

60-333-140

60-333-240

60-333-150

60-333-250

15

15

15

15

15

20

20

25

25

32

32

40

40

50

50

0,63

1,25

1,6

2,5

4

5

6,3

8

10

12,5

16

20

25

31,5

40

14

14

14

14

14

14

14

14

14

14

14

14

14

14

14





Приводы



Код Название Напряжение Развиваемое
усилие (кН)
Входной сигнал

61-055-001

61-055-002

61-055-003

61-100-001

61-100-002

61-160-001

61-160-002

MC55/24

MC55/230

MC55Y

MC100/24

MC100/230

MC160/24

MC160/230

24VAC/DC

230VAC

24VAC/DC

24VAC/DC

230VAC

24VAC/DC

230VAC

0,6

0,6

0,6

1,0

1,0

1,6

1,6

3-точечный

3-точеченый

0(2)-10V; 4(0)-20 мА

3-точ.; 0(2)-10V; 4(0)-20 мА

3-точ.; 0(2)-10V; 4(0)-20 мА

3-точ.; 0(2)-10V; 4(0)-20 мА

3-точ.; 0(2)-10V; 4(0)-20 мА



Приводы - техническая информация



DN 15 20 25 32 40 50
kvs клапана м3

4

2,5

1,6

1,25

0,63

6,3

5

10

8

16

12,5

25

20

40

31,5

Ход штока мм 14

MC55/24

MC55/230

MC55Y

Время полного хода штока сек. 125; 70
Перепад давления кПа 1500 1500 1250 750 450 250 150

MC100/24

MC100/230

Время полного хода штока сек. 170; 125; 55; 30
Перепад давления кПа 1600 1600 1600 1500 900 550 350

MC160/24

MC160/230

Время полного хода штока сек.   95; 55
Перепад давления кПа 1500 950 600

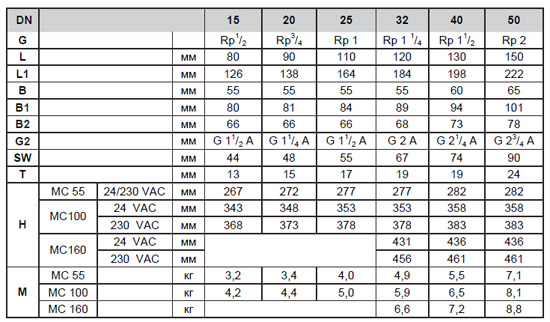

Геометрические размеры

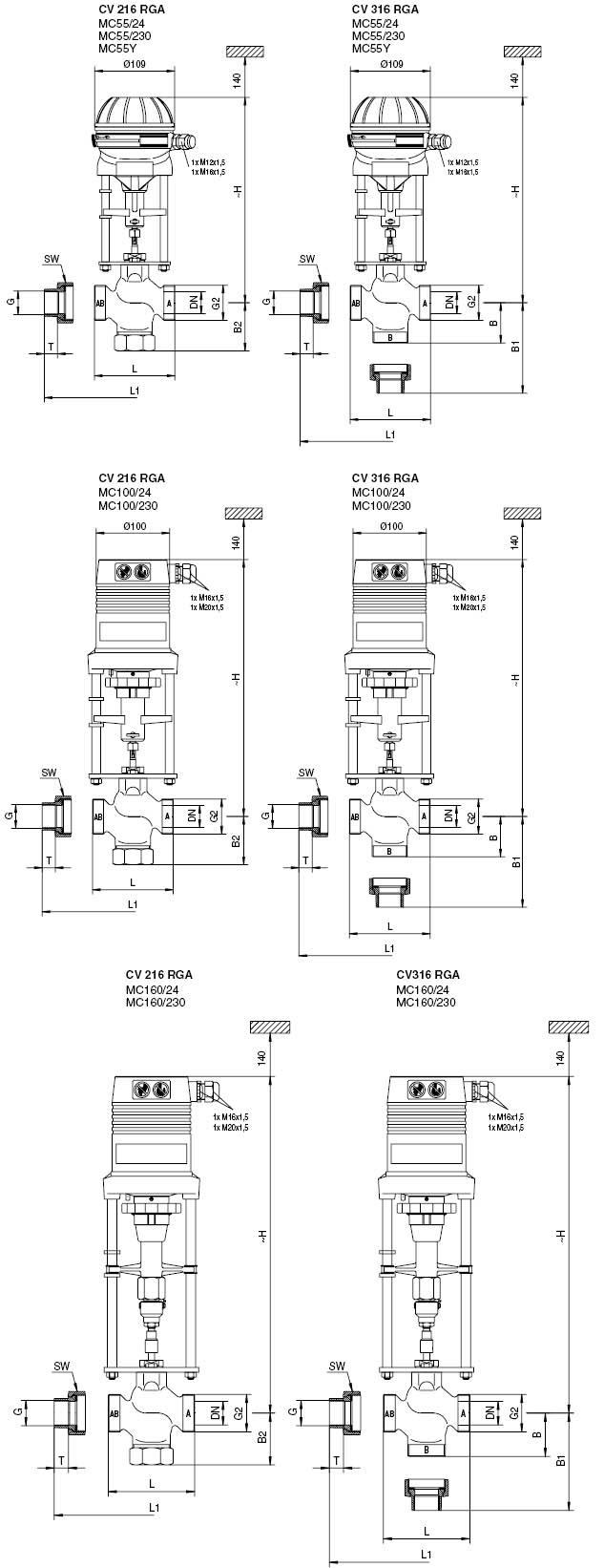

Чертежи
