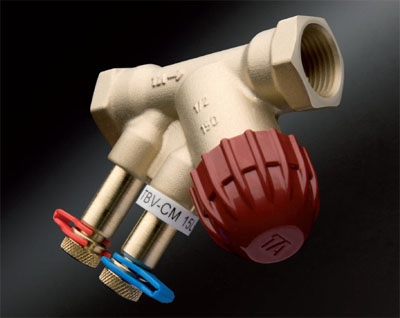

TBV-MC

ДВУХХОДОВОЙ БАЛАНСИРОВОЧНЫЙ / ПРОПОРЦИОНАЛЬНЫЙ РЕГУЛИРУЮЩИЙ КЛАПАН

Клапан TBV-MC, предназначенный для установки на потребителях систем тепло- и холодоснабжения, обеспечивает точное гидравлическое регулирование и оптимальную производительность на протяжении длительного срока эксплуатации. Компания TA применяет сплав AMETAL®, устойчивый к потере цинка, который сводит к минимуму риск протечек.

ПРЕИМУЩЕСТВА

РУКОЯТКА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ Для простой и точной балансировки.	ЗАПОРНАЯ ФУНКЦИЯ Обеспечивает оптимизацию процедур обслуживания.	САМОУПЛОТНЯЮЩИЕСЯ ИЗМЕРИТЕЛЬНЫЕ ШТУЦЕРЫ Для быстрых и простых измерений.

Область применения:

Системы тепло- и холодоснабжения

Функции:

• Регулирование
• Балансировка
• Предварительная настройка
• Измерение
• Закрытие

Монтажный размер:
DN 15-25

Класс давления:
PN 16

Температура:
Макс. рабочая температура: 120°C
Мин. рабочая температура: -20°C

Подъем:
4 мм

Материал:
Корпус клапана: AMETAL®
Заглушка клапана: PPS (полифенилсульфид)
Уплотнение седла: EPDM/Нержавеющая сталь (DN 15-20). EPDM/AMETAL® (DN 25).
Уплотнение штока: кольцо - EPDM
Вставка клапана: AMETAL®, PPS (полифенилсульфид)
Возвратная пружина: Нержавеющая сталь
Шток: AMETAL® с тефлоновым покрытием

AMETAL® - применяемый компанией ТА сплав, устойчивый к потере цинка.

Маркировка:
Корпус: TA, PN 16/150, DN, размер в дюймах и стрелка, обозначающая направление потока.
Идентификационное кольцо на измерительном штуцере:
Белый цвет = Малый расход (LF)
Черный цвет = Нормальный расход (NF)

Внутренняя резьба

Номер TA EAN DN D Da L H Kvs кг TBV-CM LF, малый расход 52 143-115 TBV-CM NF, нормальный расход 52 144-115 52 144-120 52 144-125     7318793950703     7318793950505 7318793951403 7318793977502     15     15 20 25     G1/2     G1/2 G3/4 G1     M30x1,5     M30x1,5 M30x1,5 M30x1,5     81     81 91 111     58     58 57 64     0,40     1,0 2,0 4,0     0,34     0,34 0,40 0,73

Рукоятка для предварительной настройки

Номер TA EAN 52 133-100 7318793886002

Привод TSE-M Дополнительную информацию о TSE-M см. в отдельном каталоге. Клапан TBV-CM предназначен для работы с приводом TSE-M. Для приводов других марок требуется следующий рабочий диапазон: X = 11,50 - 15,80 (закрыт - полностью открыт)

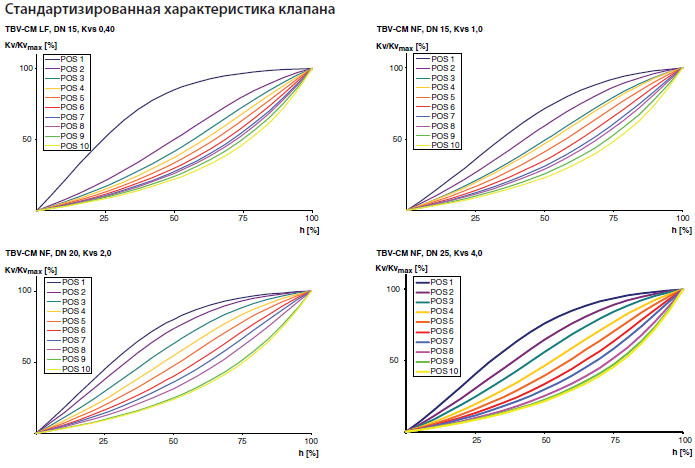

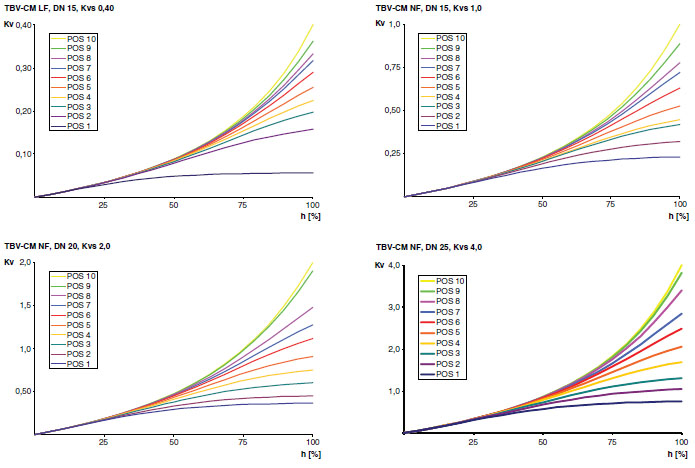

Kv_max = м³/ч при перепаде давления в 1 бар для каждой предварительной настройки и полностью поднятом штоке клапана.
Кvs = м³/ч при перепаде давления в 1 бар и полностью открытом клапане.
h = подъем штока

TBV-CM поставляется с красным защитным колпачком, номер TA 52 143-100.
Клапан TBV-CM поставляется в полностью открытом положении.
Предварительная настройка клапана для заданного значения Kv_max, например, в соответствии с положением 5, выполняется следующим образом:

1. Установите на клапан рукоятку для предварительной
настройки, номер TA 52 133-100.
2. Поверните рукоятку для предварительной настройки, чтобы
совместить положение 5 с меткой* на корпусе клапана.
3. Снимите настроечную рукоятку. Предварительная настройка
клапана выполнена.

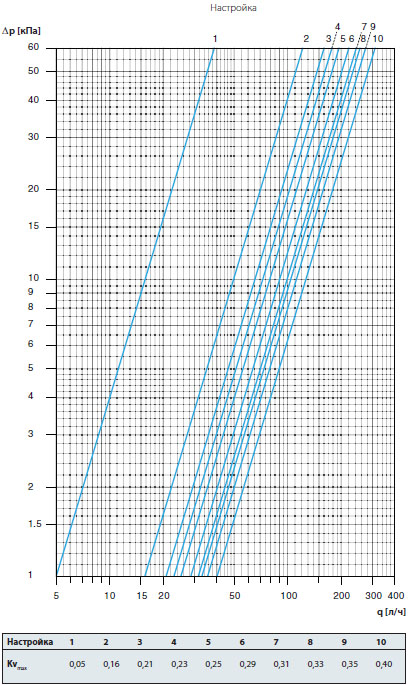

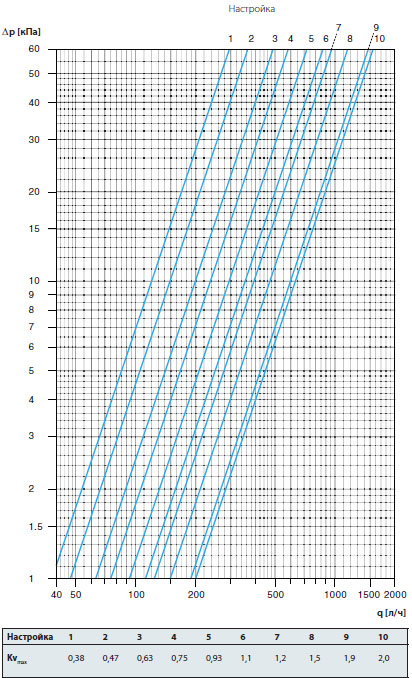

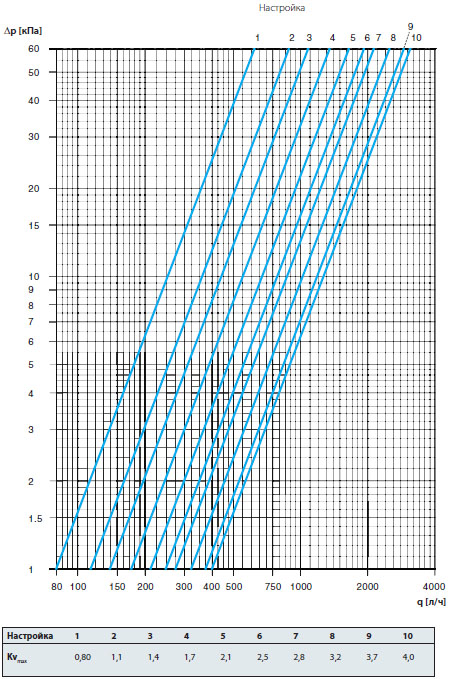

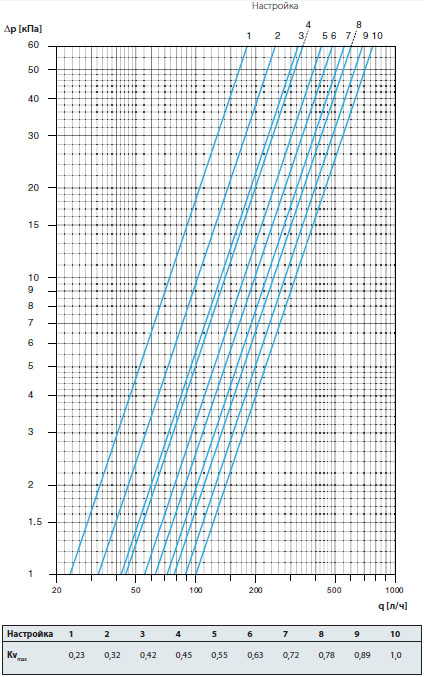

Для клапанов всех размеров имеются номограммы расхода при разных перепадах давления и настройках.

Для устранения шумов в системе требуется правильно сбалансировать расходы и обеспечить деаэрацию воды.

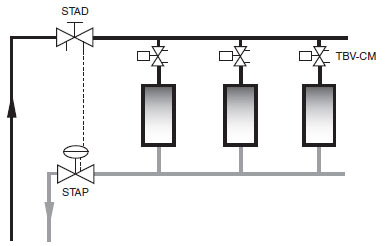

Слишком большие перепады давления могут привести к возникновению шумов в системе; в этом случае следует применять регуляторы перепада давления.
Максимальный перепад давления в целях избежания шума составляет 30 кПа = 0,3 бар.

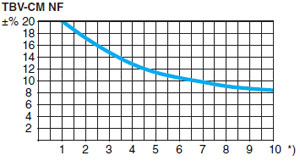

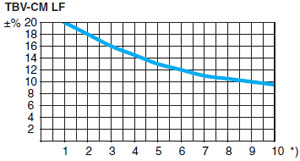

Максимальное отклонение расхода при разных значениях настройки

По возможности не устанавливайте запорную арматуру и насосы непосредственно перед клапаном.

При известных Δp и расчетном расходе используйте формулы для расчета величины Kv.

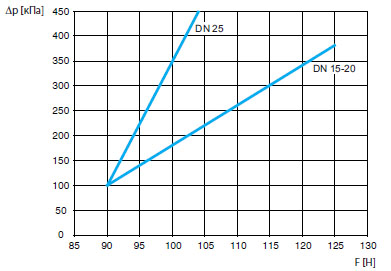

Усилие (F), необходимое для закрытия клапана, в зависимости от перепадов давления (Δp).
