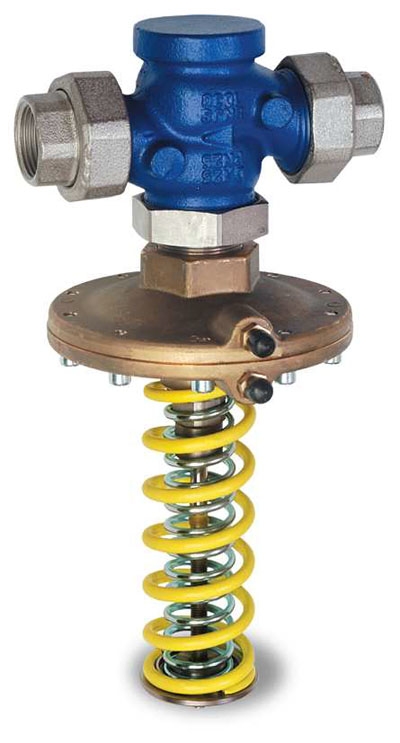

DA 616 - Автоматический регулятор перепада давления с предварительной настройкой, без ограничения расхода



ТЕХНИЧЕСКОЕ ОПИСАНИЕ



Применение:

Центральное отопление, охлаждение. Системы отопления / охлаждения с переменным расходом



Функции:

Регулирование перепада давления в контуре отопления/охлаждения. Предварительная настройка дифференциального давления р в диапазоне 15-410 кПа.



Номинальное давление: РN 25

Максимальное рабочее давление: 2,5 МПа = 25 бар

Максимальное дифференциальное давление: 1,6 МПа = 16 бар



Максимальная рабочая температура: 150°С

Минимальная рабочая температура: +20°С



Рабочая среда:

Вода, воздух, пар низкого давления (до 0,4 МПа), охлаждающие растворы и другие неагрессивные жидкости или газы.



Материалы:

Корпус клапана: чугун сферической структуры Е1\Н81030

Шток: нержавеющая сталь 1.4305

Седло: нержавеющая сталь 1.4021

Конус: нержавеющая сталь 1.4006

Головка корпуса мембраны: латунь Сигп40РЬ2

Мембрана и уплотнители: резина ЕРОМ



Маркировка:

ТА, DN, PN, Тmax



ПРЕИМУЩЕСТВА



• автоматический настраиваемый регулятор перепада давления

• функционирование при нулевом расходе

• настройка максимального перепада давления

• плоская характеристика Δ р - Q

• сбалансированный по давлению конус

• мягкий уплотнитель седла

• низкий уровень шума

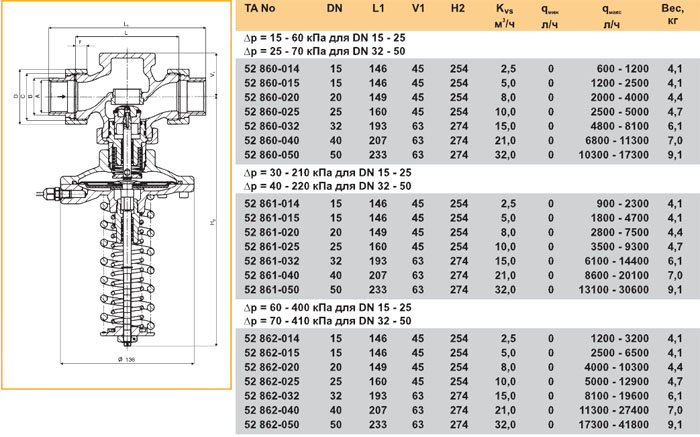

DА 616: с резьбовыми соединениями

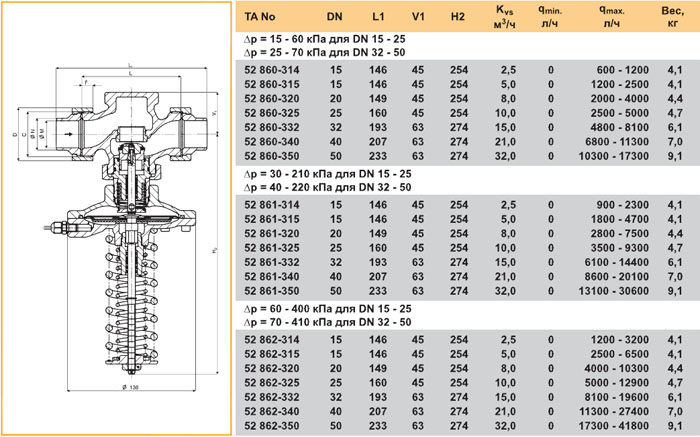

DА 616: с соединениями под приварку

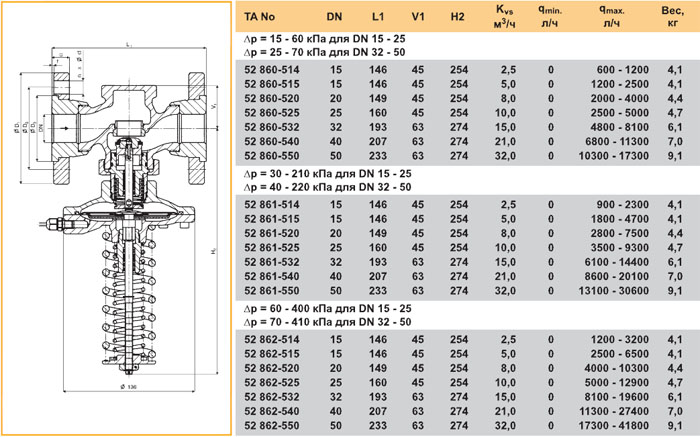

DА 616: с фланцевыми соединениями









ПРИНЦИП ДЕЙСТВИЯ




Автоматический регулятор перепада давления с предварительной настройкой серии DА 616 разработан специально для стабилизации дифференциального давления в контуре. Положение конуса автоматически регулируется перепадом давления на головке мембраны. При увеличении перепада давления усилие с мембраны передается на конус, вследствие чего клапан закрывается. И наоборот, при уменьшении дифференциального давления конус открывает клапан под воздействием мембраны. Сбалансированный по давлению конус обеспечивает надежную работу регулятора и стабильность заданной величины.




УСТАНОВКА



Автоматические регуляторы перепада давления можно монтировать как на подающей, так и на обратной линии.

Основное рабочее положение регулятора - корпус регулятора должен располагаться выше его регулирующей головки (см. схему). В особенности такое положение должно соблюдаться, когда понижается давление пара или, когда температура превышает 80°С. Для газов с более низкой температурой клапан может устанавливаться в любом положении.

При проведении сварочных работ регулятор следует защитить от высокой температуры.



Предварительная настройка перепада давления



Предварительная настройка перепада давления осуществляется через изменение усилия пружины путем вращения регулировочной гайки.

Вращение по часовой стрелке увеличивает дифференциальное давление. Соответственно, при вращении против часовой стрелки дифференциальное давление уменьшается.

Положение регулировочной гайки можно заблокировать. Для определения требуемого значения предварительной настройки пользуйтесь диаграммами для регуляторов давления.



Правило расчета



1. Для требуемого рset максимальный расход qmax рассчитывается по следующей формуле:




2. Далее из таблицы следует выбрать ближайший больший размер регулятора. Проверьте, чтобы требуемый расход был меньше величины qmax, при этом рекомендуемая скорость потока 0,5 - 2,0 м/с.


3. Убедитесь, что падение давления на регуляторе DА 616 не превышает значения первичного падения давления, рассчитанного по формуле: (кПа, л/ч)

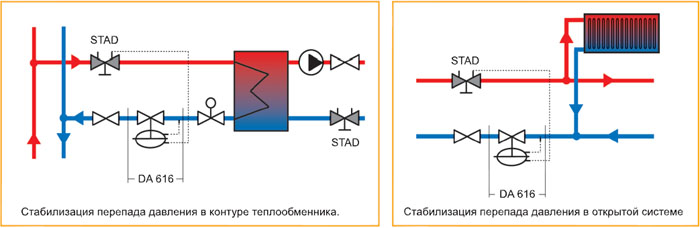

ПРИМЕРЫ УСТАНОВКИ
