Mikrotherm - Ручной регулирующий радиаторный клапан с преднастройкой

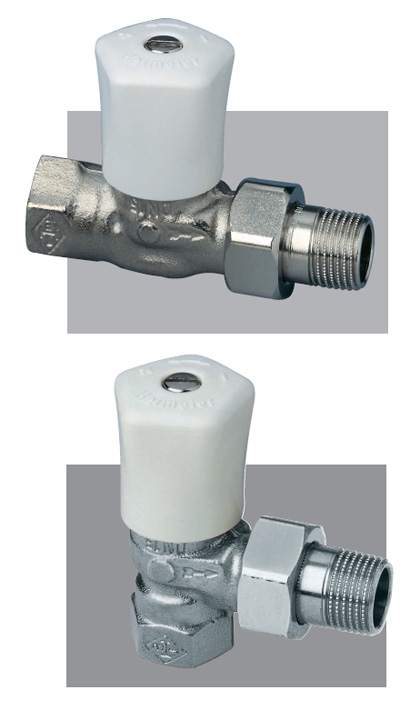

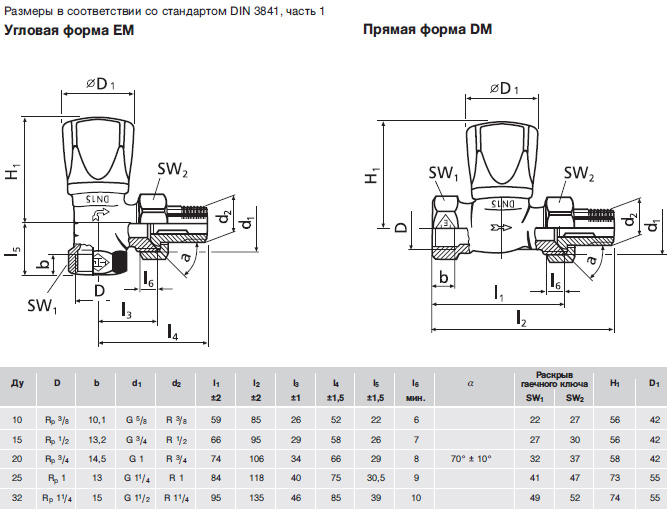

Радиаторные вентили с ручной регулировкой Mikrotherm изготовлены из коррозионно-устойчивой бронзы, имеют белый пластмассовый маховик, плотно упакованный защитной пленкой. Размеры вентилей соответствуют стандарту DIN 3841, часть 1.

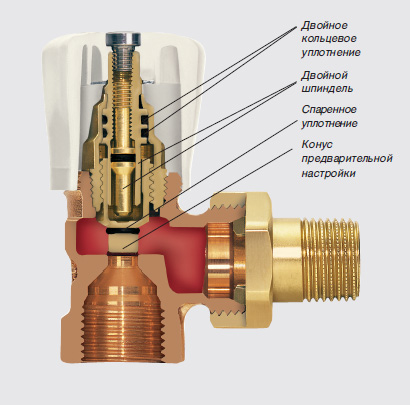

Точная предварительная настройка расхода воды и превосходное регулирование теплоотдачи, благодаря неподъемному двойному шпинделю с конусом предварительной настройки Mikrotherm с двойной изоляцией (металлическое и кольцевое уплотнение). Шпиндель для Ду 10 ÷ Ду 32 с двойным уплотнительным кольцом. Герметизация шпинделя для Ду 25 ÷ Ду 32 посредством сальника с возможностью затяжки.
В случае замены буксы Mikrotherm термостатической буксой вентили могут иметь модификацию терморегулирующих клапанов. Вентили могут подключаться к трубе с резьбой или с компрессионными фитингами к медным трубам, трубам из тонкостенной стали или металполимерным трубам.

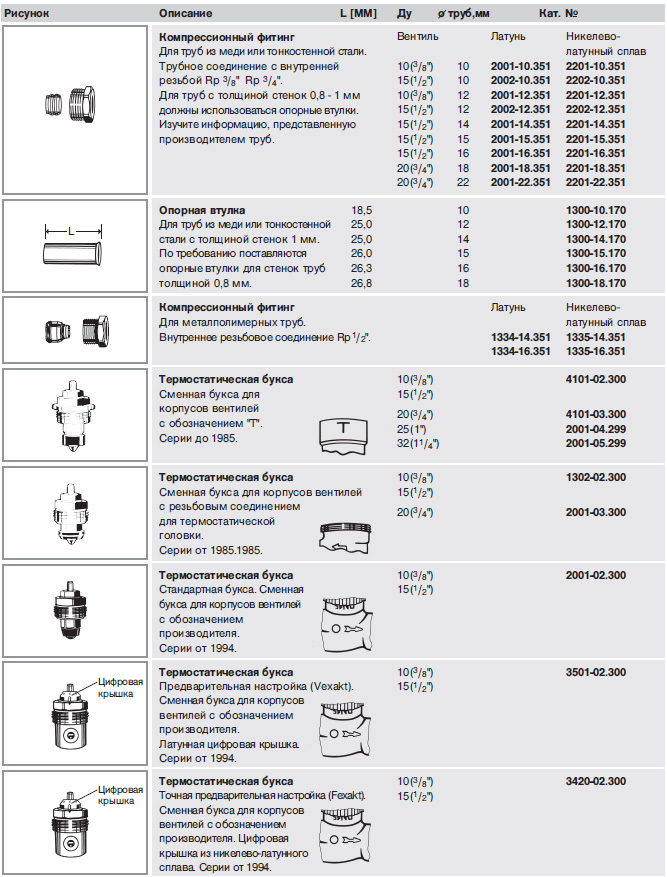

Для вентилей Mikrotherm фирмы HEIMEIER необходимо использовать только соответствующие, промаркированные HEIMEIER компрессионные фитинги (например, ID No 15 ТНЕ).

• Корпус изготовлен из коррозионно-устойчивой бронзы
• Двойное уплотнительное кольцо (Ду 10 Ду 20)
• Предварительная настройка посредством неподъемного двойного шпинделя
• Может быть переделан в терморегулирующий клапан

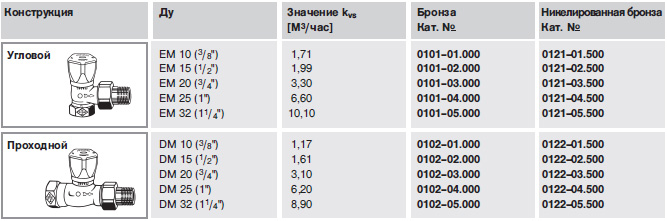

Ручной радиаторный вентиль Mikrotherm фирмы HEIMEIER используется в насосных отопительных системах, гравитационных или системах с паром низкого давления. Модели угловой и прямой формы Ду 10 - Ду 32
радиаторных вентилеи с ручной регулировкой могут использоваться по различному назначению.

Неподъемный двойной шпиндель с конусом Mikrotherm осуществляет гидравлическую балансировку,
благодаря возможности предварительной настройки.

Целью этого является обеспечение всех потребителей тепла горячей водой в соответствии с их потребностями.

Пример применения

Согласно директиве VDI 2035 состав среды теплообмена должен предотвращать возможность разрушения, а также возможность образования накипи в нагревательных системах с горячей водой. Для промышленных и централизованных энергетических систем см. применяемые коды VdTUV 1466/AGFW 5/15.

Среда теплообмена, содержащая минеральные масла, и смазочные материалы с минеральными маслами могут оказывать отрицательное влияние на исходное устройство, как правило, приводя к нарушению EPDM герметизации.

При использовании замораживающих (без содержания нитрита) и коррозионно-устойчивых растворов на основе этиленгликоля уделите особое внимание деталям, особо оговоренным в документации производителя, в частности, деталям, касающимся концентрации и особых добавок.

1. Закройте вентиль.

2. Отвинтите крепежный винт маховика.

3. С помощью отвертки (вращением по часовой стрелке) ввинтите регулирующий винт до упора.

4. Воспользуйтесь графиками для определения значений предварительной настройки и произведите соответствующую предварительную установку поворотом регулирующего винта влево.

5. Вставить крепежный винт маховика и плотно затяните его.

Ослабление или затяжка буксы разрешаются только при открытом вентиле.

После первой проверки отопления с Ду 25 и Ду 32 проверьте затяжку соединительной гайки камеры сальника и при необходимости затяните гайку.

Допустимая рабочая температура 120 °С (248 °F). Допустимое рабочее давление 10 бар, пар низкого давления 110 °С (230 °F)/0,5 бар.
