Regutec - Радиаторный запорно-регулирующий клапан

Радиаторный запорно-регулирующий клапан. Запорно-регулирующий конус приводится в действие при помощи шестигранного регулировочного ключа 5 AF.

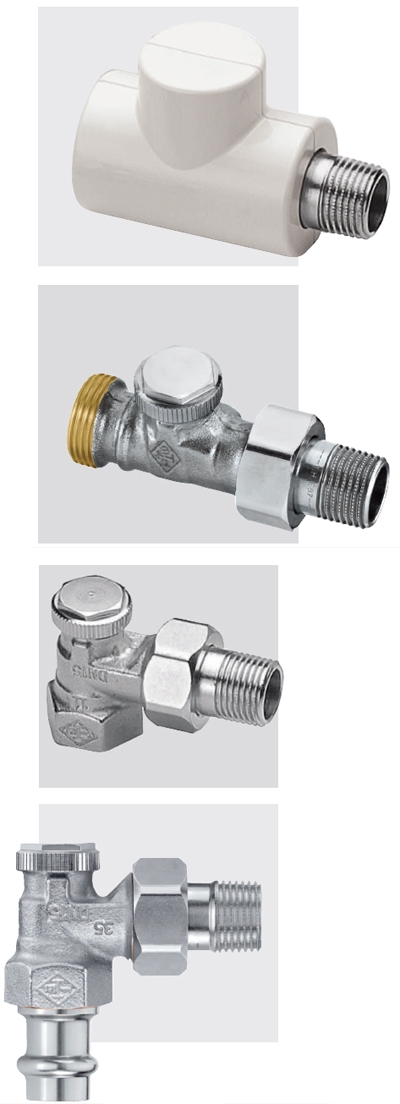

Модели с внутренней резьбой от DN 10 до DN 20, с наружной резьбой G 3/4 / DN 15, и пресс-фитинг Viega с контуром безопасности SC-Contur 15 мм / DN 15 в угловом и проходном исполнении. Длина согласно DIN 3842.

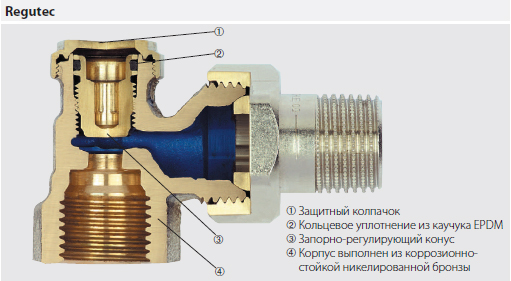

Уплотнения штока представляют собой кольцевые уплотнения из каучука EPDM.

Корпус выполнен из коррозионностойкой бронзы. Присоединение моделей с внутренней резьбой возможно непосредственно к трубам с резьбой. Модели с компрессионными фитингами присоединяются к медным, металлопластиковым и стальным тонкостенным трубам. Модели с наружной резьбой также могут присоединяться к пластиковым трубам при помощи компрессионных фитингов. Модели с пресс-фитингом Viega (15 мм) с контуром безопасности SC-Contur подходят для медных труб, труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo.

Отличный дизайн радиаторного соединения за счет применения декоративных кожухов DESIGN-LINE и, в частности, кожухов для термостатических клапанов.

• Простое управление при помощи шестигранного регулировочного ключа 5 AF
• Предварительная настройка осуществляется при помощи запорно-регулирующего конуса
• Корпус выполнен из коррозионностойкой никелированной бронзы.
• Имеются модели с наружной резьбой
• Возможность использования кожухов из номенклатуры Design-Line
• Имеются модели с фитингом Press-Line и контуром безопасности Viega SC-Contur


Радиаторный запорно-регулирующий клапан Regutec применяется в напорных системах водяного отопления и системах кондиционирования воздуха.

Модели с внутренней резьбой от DN 10 до DN 20, наружной резьбой G 3/4 / DN 15 и пресс-фитингом Viega 15 мм / DN 15 в угловом и проходном исполнении позволяют использовать данный вид резьбового соединения в самых разнообразных целях и областях применения.

В случае проведения малярных работ или работ по техническому обслуживанию оно позволяет, например, отключение индивидуальных радиаторов без отключения остальных радиаторов. Специальная комбинация запорно-регулирующего конуса и седла клапана позволяет использовать его как в качестве запорной арматуры, так и для осуществления гидравлической балансировки. Кроме того, каждый потребитель обеспечивается необходимым количеством теплоносителя.

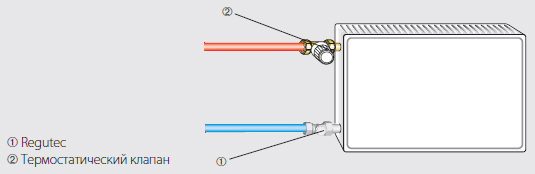

Пример применения

Фитинг Press-Line с контуром безопасности Viega SC-Contur

Радиаторный запорно-регулирующий клапан Regutec с 15 -мм пресс-фитингом Меда подходит для медных труб, согласно EN 1057, а также для труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo. Все пресс-фитинги и корпусы клапанов сделаны из коррозионностойкой и устойчивой к потере цинка бронзы.

Благодаря пресс-фитингу Viega при производстве работ можно использовать любые подходящие обжимные клещи Viega. В результате нет необходимости в приобретении дорогих обжимных инструментов и клещей. Обжимной эффект достигается за счет шести гранн ых углублений, формируемых до и после вальца, что придает запрессовываемому соединению необходимую прочность. Кроме того, валец спрофилирован таким образом, чтобы придать уплотнению из высококачественного каучука EPDM заданную форму.

В целях обеспечения безопасности, пресс-фитинги имеют контур SC-Contur (SC = safety connection, безопасное соединение), позволяющий выявлять неопрессованные соединения по визуальной протечке при заполнении системы. В процессе опрессовки контур безопасности SC-Contur практически полностью меняет свою форму и теряет изначальные свойства, формируя неразъемное, герметичное и надежное соединение. Пресс-фитинги, не имеющие контура безопасности SC-Contur, могут выглядеть герметичными в неопрессованном состоянии, однако в процессе дальнейшей эксплуатации системы они могут смещаться. Шестигранник на корпусах клапанов особенно удобен для удержания патрубков во время затягивания накидной гайки.

Для использования подходят следующие опрессовочные инструменты:

• Viega: тип 2, РТ3-Н, РТ3-ЕН, РТ3-АН, аккумуляторные Presshandy, Pressgun 4E/4B
• Geberit: PWH 75
• Geberit /Novopress: тип N 230V, тип N аккумуляторный
• Mapress/Novopress: EFP 2, ACO 1/ ECO 1
• Klauke: UAP 2

Пригодность прочих опрессовочных инструментов необходимо проверить на основании информации соответствующего производителя.

Для формирования обжимных соединений Viega рекомендуется использовать исключительно обжимные клещи Viega.

Примечание

Во избежание повреждения и образования накипи в системах водяного отопления, состав теплоносителя должен соответствовать рекомендации 2035 Союза немецких инженеров (VDI).

Для промышленных и магистральных энергосистем необходимо учитывать инструкцию 1466 VdTÜV (Союза работников технического надзора) и инструкцию 5/15 AGFW (Объединения "Централизованное теплоснабжение").

Содержащиеся в теплоносителе минеральные масла или смазочные вещества, в состав которых входят минеральные масла, приводят к сильному набуханию уплотнений из каучука EPDM и в большинстве случаев к их непригодности. При использовании безнитритовых антифризов и антикоррозионных составов на основе этиленгликоля необходимо обратить особое внимание на соответствующие данные, содержащиеся в документации их производителя, и, в частности, на информацию о концентрации отдельных добавок для защиты от замерзания и коррозии.

Отключение

Отключение и настройка клапана Regutec осуществляется при помощи шестигранного штифтового гаечного ключа SW 5. Клапан закрывается вращением по часовой стрелке. Если клапан имел какую-то настройку для гидравлической увязки, тогда следует определить соответствующее число оборотов в процессе закрытия. Этим гарантируется то, что после установки радиатора начальная настройка будет восстановлена.

Настройка

Для плавной настройки клапан необходимо сначала закрыть при помощи шестигранного регулировочного ключа 5 AF, а затем открыть на требуемое число оборотов. Количество оборотов определяется на основании диаграммы / технических характеристик. Заводская настройка - клапан полностью открыт.

Артикулы изделий

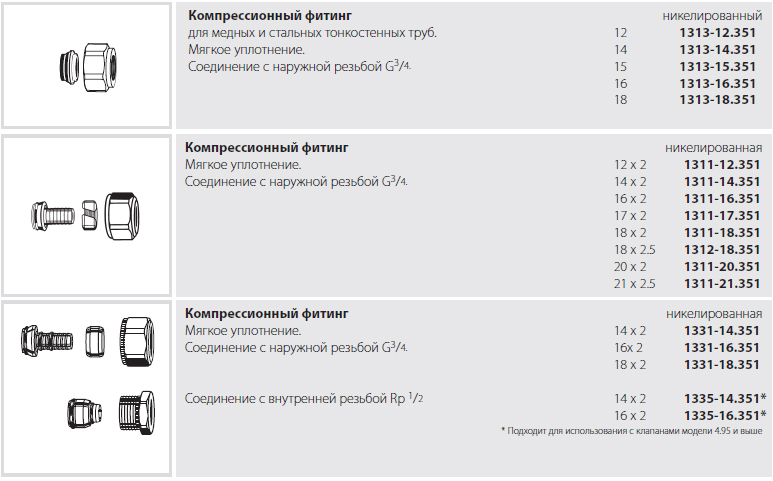

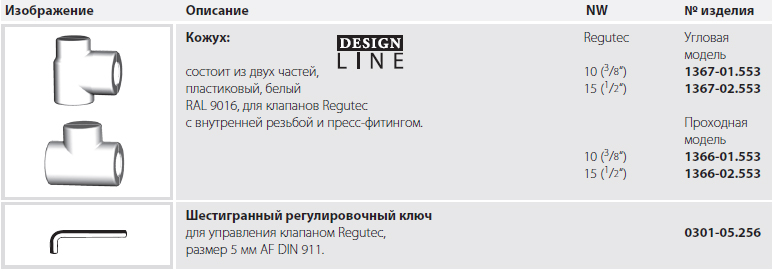

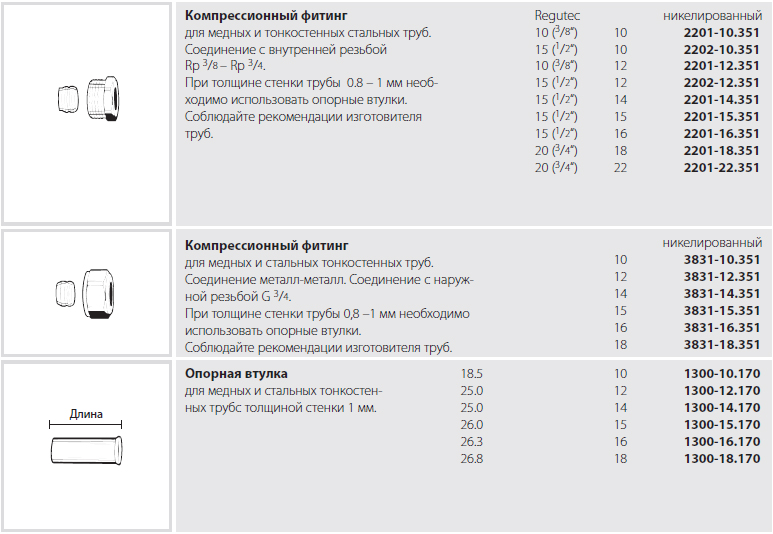

Вспомогательное оборудование

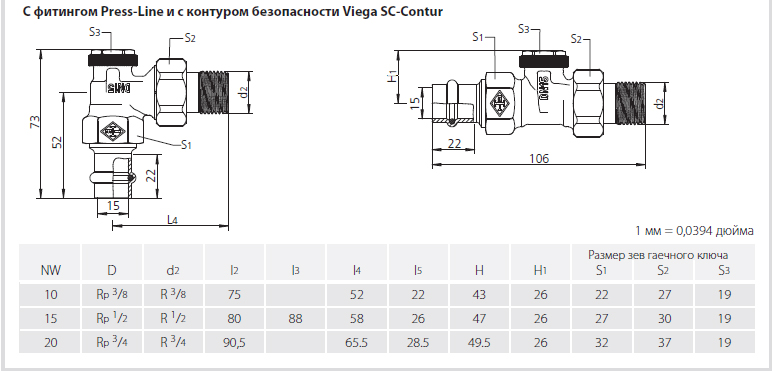

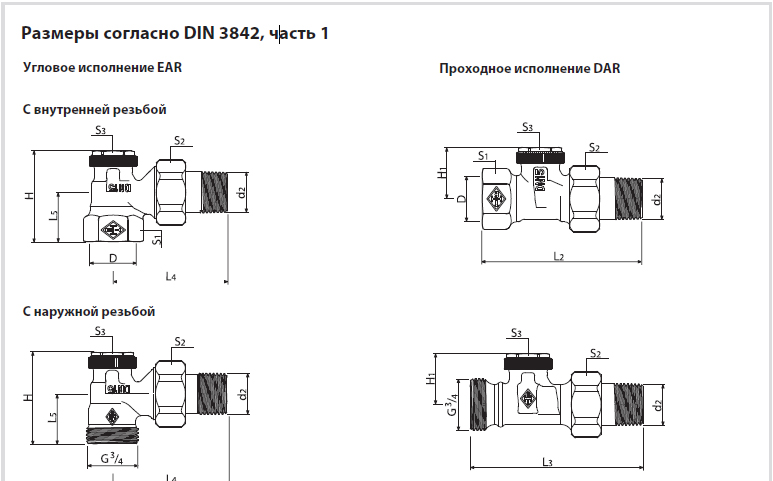

Pазмеры
