Standard - Термостатические клапаны

Описание

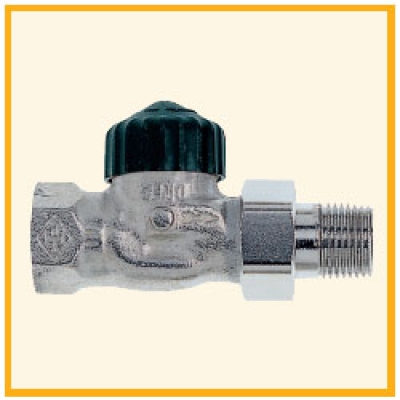

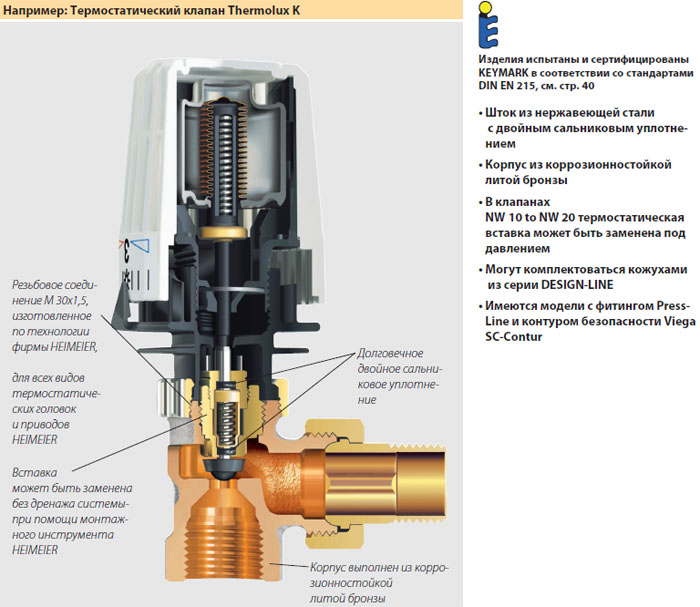

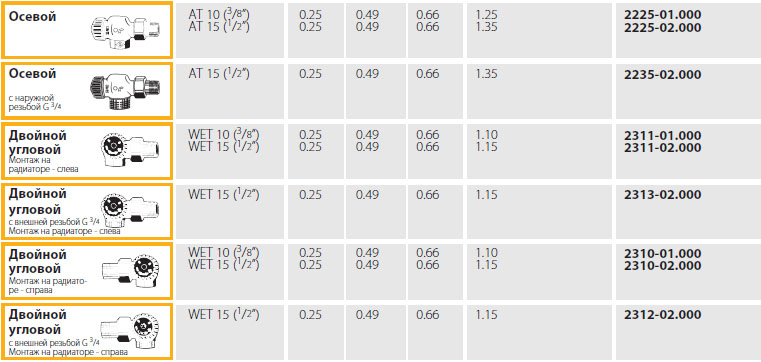

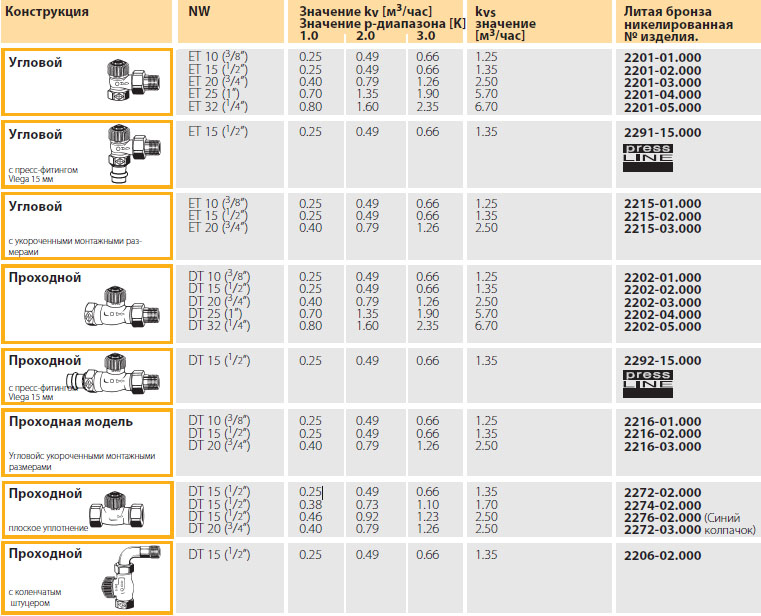

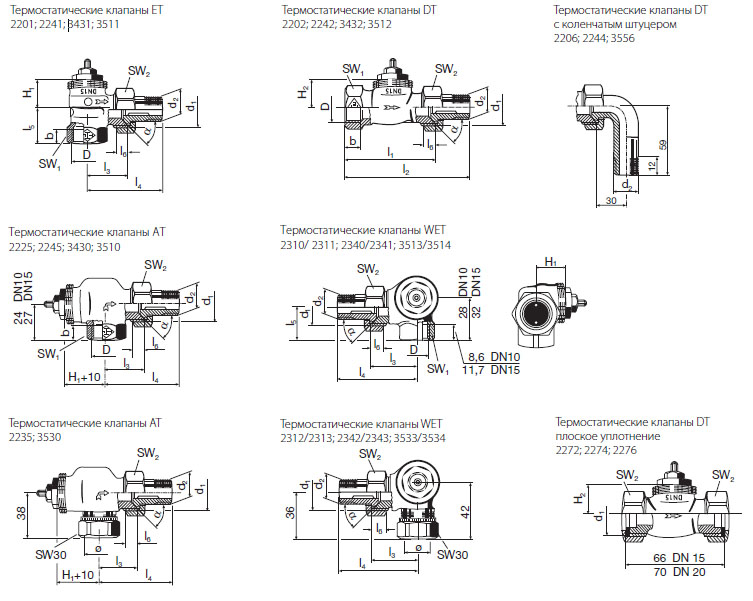

Standard термостатические клапаны HEIMEIER с черными защитными колпачками могут использоваться со всеми видами термостатических головок и приводов HEIMEIER.

Шток из нержавеющей стали оснащен двойным сальниковым уплотнением. Внешнее уплотнительное кольцо может быть заменено под давлением. При помощи монтажного инструмента HEIMEIER термостатическая вставка в сборе в клапанах NW 10 - NW 20 может быть заменена без дренажа системы. Корпус, выполненный из коррозионностойкой литой бронзы с внутренней резьбой, предназначен для присоединения к трубе с резьбой, а также к медным, тоностенным стальным или металлопластиковым трубам при помощи компрессионных фитингов (только клапаны NW 15). При помощи соответствующих компрессионных фитингов модель с наружной резьбой может
соединяться с пластиковой трубой. Модели с пресс-фитингом Viega (15 мм) с контуром SC-Contur подходят для медных труб, труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo.

Для клапанов HEIMEIER рекомендуется использовать только прилагаемые компрессионные фитинги HEIMEIER (маркированные, например,15 THE).

Модели NW 10 / NW 15 с выпуклой маркировкой могут быть переоборудованы в модели с предварительной настройкой или высокоточной предварительной настройкой (см. стр. 27).

Термостатические клапаны NW 10 / NW 15 угловой и проходной формы с внутренней резьбой и пресс-фитингами могут быть укомплектованы кожухами из серии DESIGN-LINE (за исключением клапанов с укороченным монтажным размером).

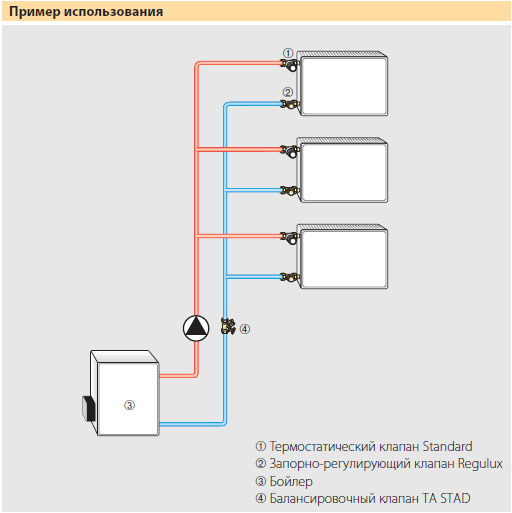

Термостатические клапаны HEIMEIER Standard применяются в двухтрубных насосных системах теплоснабжения с нормальной разницей температур.

Согласно стандартам EnEV и DIN V 470110, клапаны разработаны с регулировочной разницей от 1 K до 2 K, обеспечивая тем самым широкий диапазон расхода.

Диафрагмы позволяют уменьшить или ограничить массовый расход.

Для проведения гидравлической балансировки используются соответствующие запорно-регулирующие клапаны, например, клапан Regulux фирмы «HEIMEIER».
Опыт показывает, что для обеспечения бесшумной работы перепад давления на термостатическом клапане не должен превышать 0,2 бар. Если при проектировании системы очевидно, что большие перепады давления будут возникать на участках частичной нагрузки, следует использовать устройства регулирования перепада давления, например, регулятор перепада давлени ТА STAP или перепускной клапан Hydrolux.

Примечание

- Во избежание повреждения или образования накипи в системе водяного отопления, состав теплоносителя должен соответствовать директиве 2035 Союза немецких инженеров (VDI). В отношении промышленных и протяженных энергетических систем применяется инструкция 1466 Союза работников технического надзора (VdTÜV) и и инструкция 510 Объединения "Централизованное теплоснабжение" (AGFW). Теплоноситель, содержащий минеральные масла или любые смазочные вещества с содержанием минерального масла, может оказывать крайне отрицательное воздействие на оборудование и в большинстве случаев приводит к разрушению прокладок EPDM. При использовании безнитритных антифризов и антикоррозионных составов на основе этиленгликоля необходимо обратить особое внимание на соответствующие данные, содержащиеся в документации производителя, и, в частности, на информацию о концентрации и специфических добавках.

- Термостатические клапаны могут использоваться со всеми термостатическими головками, а также термо- или сервоприводами HEIMEIER. Оптимальная настройка компонентов системы обеспечивает максимальную безопасность. При использовании приводов других производителей необходимо убедиться в том, что их приводное усилие подходит для термостатических клапанов с клапанными тарелками, снабженными мягким уплотнением.

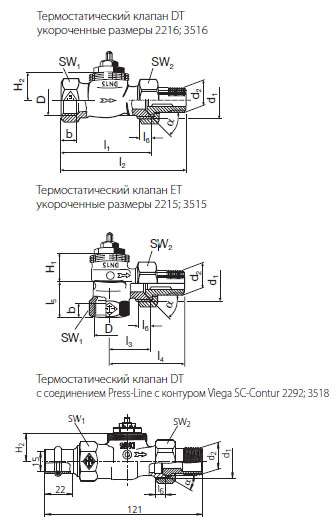

Соединение Press-Line с контуром Viega SC-Contur

Термостатические клапаны Standard с 15 -мм пресс-фитингом Viega подходит для медных труб, соответствующих EN 1057, а также для труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo.

Все пресс-фитинги и корпусы клапанов выполнены из коррозионностойкой и устойчивой к потере цинка литой латуни.

Так как используются пресс-фитинги Viega, то при производстве работ можно использовать любые подходящие обжимные клещи Viega. В результате нет необходимости в приобретении дорогих опрессовочных инструментов и клещей.

Опрессовка заключается в формировании шестигранных углублений до и после вальца, что придает запрессовываемому соединению необходимую прочность. Кроме того, валец спрофилирован таким образом, чтобы придать уплотнению из высококачественного каучука EPDM заданную форму.

В целях обеспечения безопасности, пресс-фитинги имеют контур SC-Contur (SC = safety connection, безопасное соединение), позволяющий выявлять неопрессо-ванные соединения по визуальной протечке при наполнении системы. В процессе опрессовки контур безопасности SC-Contur практически полностью меняет свою форму и теряет изначальные свойства, формируя долговечное, герметичное и неразъемное соединение с силовым замыканием. Пресс-фитинги, не имеющие контур SC-Contur, могут изначально производить впечатление герметичных в неопрессованном состоянии, однако в процессе дальнейшей эксплуатации системы они могут смещаться. Шестигранник на корпусах клапанов является особо практичным для удержания клапана во время затягивания накидной гайки. Для использования подходят следующие опрессовочные инструменты:

- Viega: тип 2, РТ3-Н, РТЗ-ЕН, РТ3-АН, аккумуляторные Presshandy, Pressgun 4Е/4В

- Gebeгit: PWH 75

- Gebeгit/Novopress: тип N 2304 тип N аккумуляторный

- Mapress/Novopress: ЕБР 2, АСО 1/ ЕСО 1

-Klauke: UAP2

Пригодность прочих опрессовочных инструментов необходимо проверить на основании информации соответствующего производителя.

Для формирования обжимных соединенийViega рекомендуется использовать исключительно обжимные клещи Viega.
