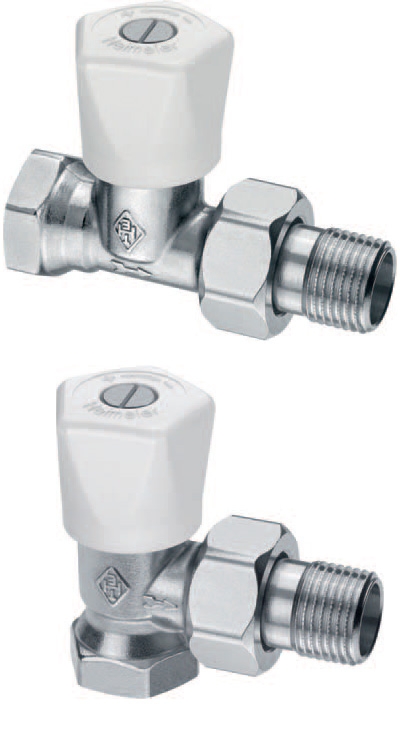

Termotec - Ручной регулирующий радиаторный клапан с возможностью модернизации

РАДИАТОРНЫЕ КЛАПАНЫ Heimeier Termotec с ручным регулированием и возможностью модернизации снабжены рукояткой из белого пластика, RAL 9016.

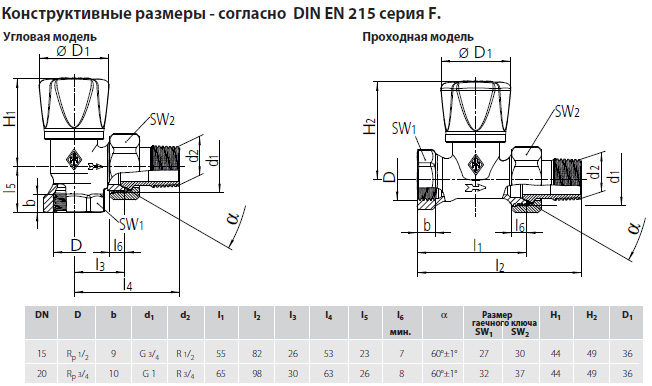

Корпус выполнен из никелированной бронзы. Конструктивные размеры - согласно DIN EN 215 серия F.

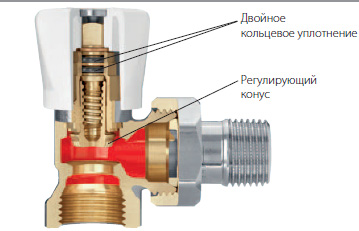

Невыдвижной шток снабжен двойным кольцевым уплотнением из каучука EPDM.

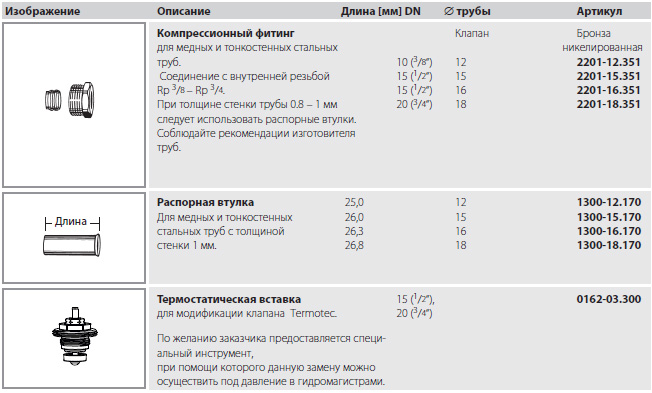

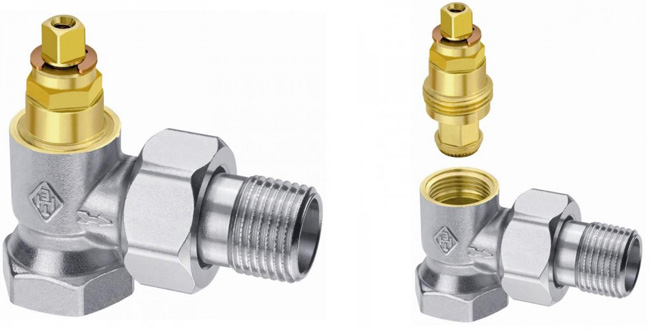

Радиаторный клапан может быть переделан в термостатический клапан посредством замены вставки Termotec на термостатическую вставку, см. Вспомогательное оборудование. По желанию заказчика ему предоставляется специальный инструмент, при помощи которого данную замену можно осуществить под давлением. Возможно присоединение непосредственно к трубам с резьбой или к медным и тонкостенным стальным трубам при помощи компрессионного фитинга.

Для радиаторных клапанов HEIMEIER Termotec рекомендуется использовать только соответствующие оригинальные компрессионные фитинги HEIMEIER (например, 15 THE).

• Двойное кольцевое уплотнение из каучука EPDM
• Невыдвижной шток
• Возможность модификации в термостатический клапан

Радиаторный клапан HEIMEIER Termotec с ручным регулированием и возможностью модернизации применяется в напорных системах водяного отопления, гравита ционных системах теплоснабжения или в системах парового отопления низкого давления. Благодаря наличию угловых и проходных моделей DN 15 и DN 20, радиа торный клапан с ручным регулированием находит самое широкое применение.

Примечание

Во избежание повреждения и накипеобразования в системах водяного отопления, состав теплоносителя должен соответствовать предписанию 2035 Союза немецких инженеров (VDI).

Для промышленных и магистральных энергосистем необходимо учитывать инструкцию 1466 VdTUV (Союза работников технического надзора) и инструкцию 5/15 AGFW (Объединения "Централизованное теплоснабжение"). Содержащиеся в теплоносителе минеральные масла и/или смазочные вещества, в состав которых входят минеральные масла, приводят к значительному набуханию уплотнений из каучука EPDM и в большинстве случаев к
выходу их из строя.

При использовании безнитритовых антифризов и антикоррозионных составов на основе этиленгликоля необходимо обратить особое внимание на соответствующие данные, содержащиеся в документации производителя, и, в частности, на информацию о концентрации и специфических добавках.

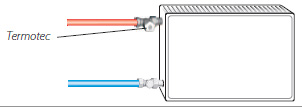

Пример использования

Допустимая рабочая температура 120 °С (248 °F). Допустимое рабочее давление 10 бар, пар низкого давления 110 °С (230 °F)/0,5 бар.

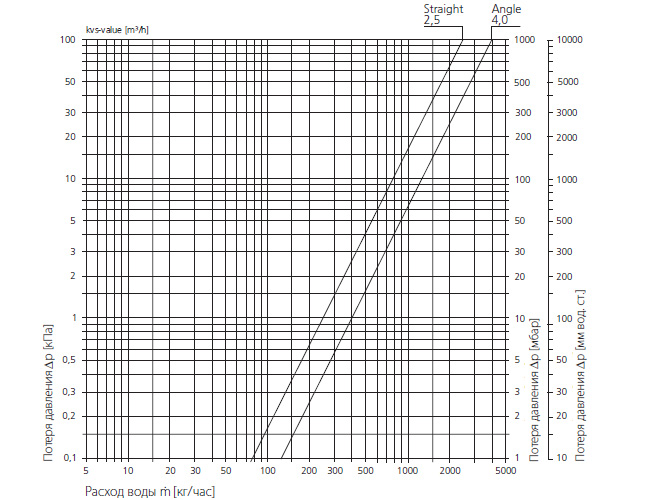

Диаграмма от DN 15 (1/2'') до DN 20 (3/4'')

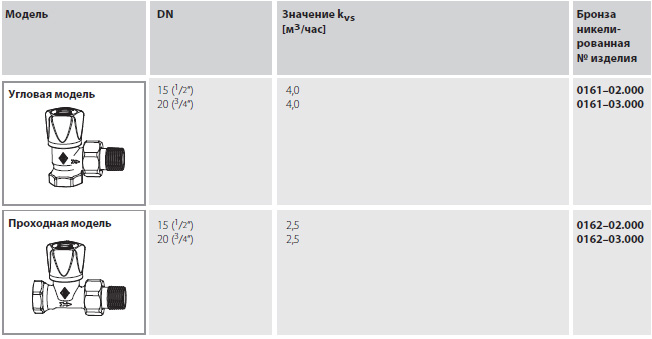

Угловая модель

Проходная модель
