HEIMEIER

Насосный шаровой кран фирмы HEIMEIER специально разработан для удовлетворения требованиям систем отопления. Корпус и шар изготовлены из коррозионно-устойчивой бронзы. Возможна поставка двух моделей: Globo Р без обратного клапана и Globo P-S с обратным клапаном.

Обратные клапаны работают с малым уровнем шума, выполнены из пластика и могут устанавливаться с внешней стороны. Идентифицируемое положение открытия/закрытия.

Разборная рукоятка выполнена из удароустойчивой пластмассы. В связи с тем, что ограничитель хода рукоятки скрытый,опасности в нанесении повреждений нет.
Сменный термометр (благодаря заменяемой защитной крышке в рукоятке).

Изоляция не требующего технического обслуживания стержня двумя уплотнительными кольцами, изготовленными из EPDM. Уплотнение шара сделано из чистого тефлона. Изоляция обратного клапана уплотнительными кольцами.

Втулочное соединение с внутренней резьбой и фланец с плоским торцом. Соединение (втулка х фланец): 1" х 1", 1 1/4" х 1 1/4" и 1 1/4" х 1".

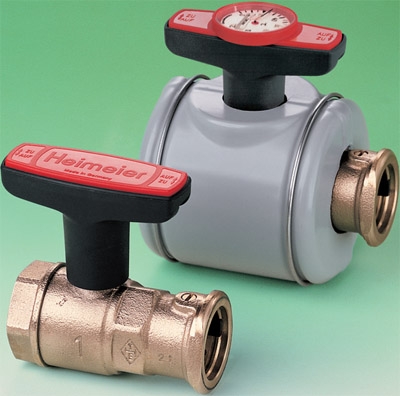

Теплоизолирующий корпус, состоящий из двух частей, в качестве дополнения.

Допустимая рабочая температура Globo P 120 ºC (248 ºF), Globo P-S 90 ºC (194 ºF).
Максимально допустимое рабочее давление 10 бар.

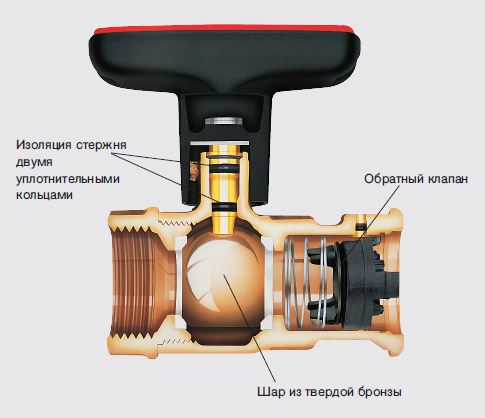

Конструкция

• Корпус и шар изготовлены из коррозионно-устойчивой бронзы

• Термометр в качестве аксессуара

• Корпус в форме трубы, идеальный для постоянной трубной изоляции

• Рукоятка с внешней стороны трубной изоляции

• Обратный клапан с возможностью внешней настройки

• Шпиндель, который не требует обслуживания изолирован двумя уплотнительными кольцами

Применение

Клапаны Globo Р и Globo P-S фирмы НЕІМЕR используются в насосных отопительных системах с подачей теплой воды для непосредственного подключения к циркуляционным насосам с винтовым трубным соединением.

Простота настройки, заключающаяся в надевании насосной соединительной гайки на формирующий фланец насосного шарового крана. Универсальность применения, например, Globo Р на стороне всасывания, Globo P-S с обратным клапаном на стороне нагнетания циркуляционного насоса. Обратный клапан на Globo P-S, используемый для дренажа воды, наполнения и продува системы, может устанавливаться снаружи.

Примечание: Если циркуляционный насос не работает, в отопительных системах с высоким рабочим давлением, несмотря на наличие
обратного клапана, может возникать низко-напорная циркуляция. Обратный клапан не предназначен для использования в качестве плотно закрывающего крана.

В зависимости от требований к отопительной системе насосные шаровые краны могут быть легко защищены от потери тепла путем применения теплоизолирующих кожухов или постоянной трубной изоляции. Рукоятка расположена с внешней стороны трубной изоляции.

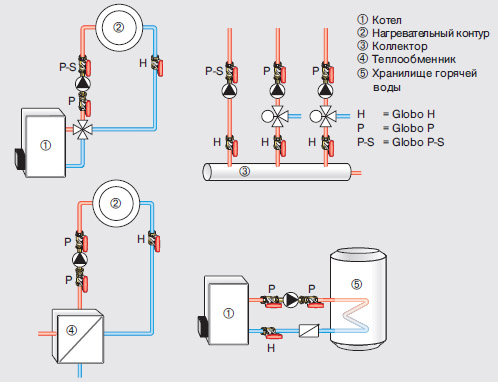

Пример применения

Согласно директиве VDI 2035 теплоноситель должен предотвращать возможность разрушения, а также возможность образования накипи в нагревательных системах с горячей водой.

Для промышленных и систем центрального теплоснабжения см. применяемые коды VdTUV 1466/AGFW 5/15.

Теплоноситель, содержащий минеральные масла, и смазочные материалы с минеральными маслами может оказывать отрицательное влияние на исходное устройство, как правило, приводя к разрушению EPDM уплотнений.

При использовании охлаждающих (без содержания нитрита) и коррозионноустойчивых растворов на основе этиленгликоля уделите особое внимание деталям, особо оговоренным в документации производителя, в частности, деталям, касающимся концентрации и особых добавок.
