HEIMEIER

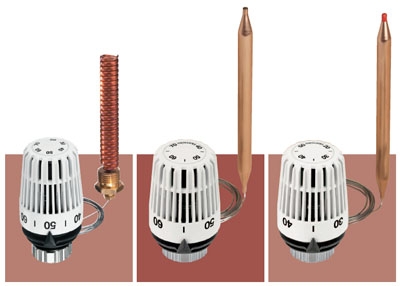

Термостат тип К с жидкостным контактным или погружным датчиком (157 мм) и 2-х метровой капиллярной трубкой. Колпак белого цвета со шкалой. Термостат предназаначен для установки на термостатических клапанах и 3-ходовых клапанах с резьбой М 30х1,5.

Предусмотрена возможность использования контактного датчика с теплопроводящей базой или погружного датчика с закладной гильзой.
Установочное значение может быть задано в пределах 20°С - 50°С и 40°С - 70°С. Максимальная температура датчика составляет 50°С или 70°С . Ограничение и блокировка температурного диапазона и блокировка установки осуществляется стопорными зажимами.

Принцип работы

Регулировка температуры осуществляется без дополнительной подачи электроэнергии в пределах диапазона, определяемого шкалой.

При увеличении температуры выше настройки датчика термостатический клапан закрывается.

В случае 3-ходового разделительного клапана прямой канал закрывается, боковой - открывается.

В случае 3-ходового смесительного клапана падающая линия закрывается, начинается подмес из канала с более низкой температурой.

Применение

Регулировка температуры воды в бойлере
Непрерывный контроль температуры подающей трубы для системы «теплого« пола и радиаторной системы отопления
Максимальное ограничение температуры входящего и обратного потоков
Минимальное снижение или повышение температуры обратного потокаа
Постоянный контроль температуры подачи на вторичном контуре теплообменника
Управление расходом воды через калорифер

Термостатическая головка со спиральным погружным датчиком имеет короткое время реакции, что очень важно для систем с быстрым управлением, например в пластинчатых теплообменниках.

Пример применения

Управление потоком для поддержания температуры воды в бойлере

Управление потоком для регулировки мощности калорифера

Дополнительный контроль для системы "теплого" пола, подключенного в систему отопления

Управления процессом смешения с поддержанием постоянной температуры воды для потребителей тепла

Управление температурой теплоносителя на выходе теплообменника, с поддержанием постоянной температуры при помощи термостата со спиральным погружным датчиком.

Номера изделий

Модель	Описание	Установочный диапазон температур	Длина капилярной трубки	Номер изделия
	Термостат тип K с теплопроводящей базой и спиральной пружиной	20 °С - 50 °С	2 м	6402-00.500
	Термостат тип K без аксессуаров	40 °С - 70 °С 60 °С - 90 °С	2 м 2 м	6602-00.500 6662-00.500
	Закладная гильза Латунь 1/2" x 186 мм			6602-00.363
	Термостат тип K Со спиральным погружным датчиком, длина 118 мм, R 1/2"	20 °С - 70 °С	2 м	6672-00.500
