Dynacon обеспечивает автоматическое поддержания расхода в литрах в час (л/ч) на каждом из нагревательных контуров системы напольного отопления. Это позволяет максимально упростить процесс гидравлической балансировки. Величина расхода теплоносителя достигается с помощью встроенных в распределитель регуляторов расхода для каждого из контуров, при этом изменение располагаемого перепада давления, например, вследствие перекрытия смежных контуров, не влияет на заданную величину расхода для остальных контуров распределительного блока. Эти факторы делают Dynacon идеальным решением для экономии времени и денежных затрат.

Технические характеристики

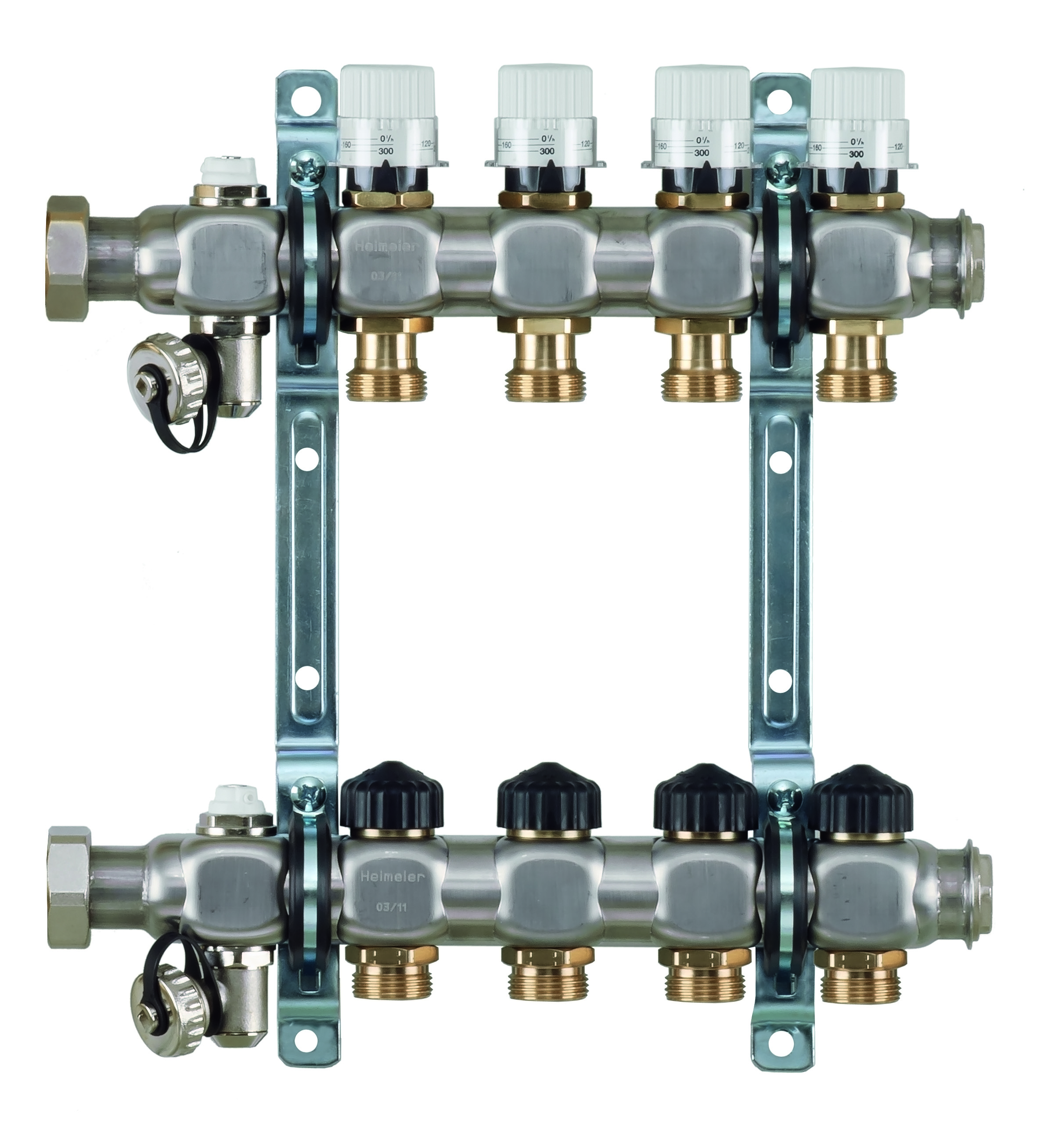

Распределительный блок HEIMEIER Dynacon, оснащен автоматическими регуляторами расхода на подаче каждого из нагревательных контуров и термостатическими вставками с соединением M30x1,5 на обратке.
Подходит для использования со всеми приводами HEIMEIER и TA с соединением M30x1,5. Распределитель выполнен из нержавеющей стали с соединительной муфтой размером 1”. Расстояние между контурами составляет 50 мм. В комплект входят ручные спускники воздуха и дренажные вентили со шланговым разъемом 3/4”,а также крепления на стену со звукоизоляцией. Конусные соединения для труб совместимы с компрессионными фитингами HEIMEIER. Рабочая температура от 2°C до 70°C. Максимальное допустимое рабочее давление 10 бар.

Доступны следующие комплекты для подключения Dynacon:
- Присоединительный комплект 1 с шаровыми кранами Globo.
- Присоединительный комплект 2 с балансировочным клапаном TBV и шаровым краном Globo.
- Присоединительный комплект 3 с сепаратором микропузырьков Zeparo Vent на подводящей трубе и сепаратором частиц шлама Zeparo Dirt на обратной трубе.
- Присоединительный комплект 4 с шаровым краном Globo, включая втулку для подключения теплосчетчика на обратке, и шаровым краном Globo с подключением для измерения температуры на подаче.
- Присоединительный комплект 5 со смесительным узлом, оснащенным высокоэффективным насосом, для
регулирования температуры на подаче.
Шкафы для распределительных блоков доступны в версиях для настенного и скрытого монтажа.

Конструкция
• Автоматическая гидравлическая балансировка путем поддержания необходимого расхода.
• Эффективное решение, обеспечивающее простоту ввода системы в эксплуатацию.
• Регуляторы расхода поддерживают постоянный расход на каждый из контуров распределителя.
• Установил и забыл.
• Значение расхода с легкостью регулируется в соответствии с фактическими тепловыми нагрузками.
• Оптимальное распределение температуры.
• Экономия энергии.
• Повышенный комфорт.

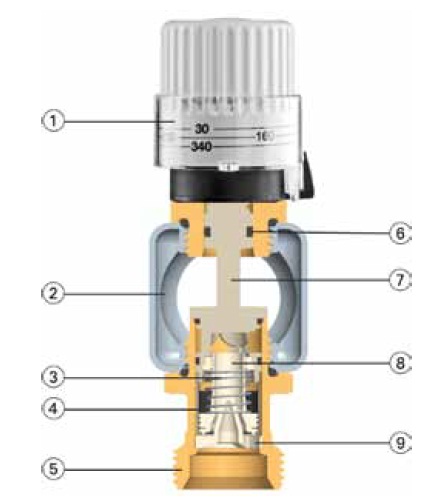

1. Установочный колпачок с блокирующим кольцом
2. Распределитель
3. Пружина
4. Картридж
5. Соединительный патрубок для нагревательного контура
6. Не требующее обслуживания уплотнительное кольцо
7. Регулировочный шпиндель
8. Муфта
9. Управляющий элемент

Варианты применения

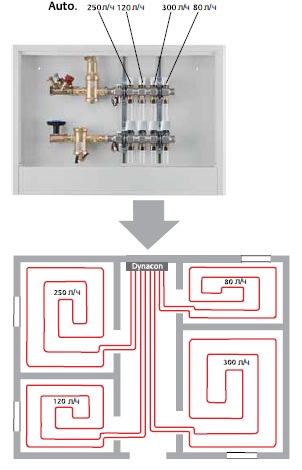

Dynacon обеспечивает автоматическое поддержания расхода в литрах в час (л/ч) на
каждом из нагревательных контуров системы напольного отопления. Это позволяет максимально упростить процесс гидравлической балансировки. Величина расхода теплоносителя достигается с помощью встроенных в распределитель регуляторов расхода
для каждого из контуров, при этом изменение располагаемого перепада давления, например, вследствие перекрытия смежных контуров, не влияет на заданную величину расхода для остальных контуров распределительного блока. Эти факторы делают
Dynacon идеальным решением для экономии времени и денежных затрат.
Использование обычных распределителей с регулирующими вставками и индикаторами расхода позволяет обеспечить требуемые расходы на каждый из контуров, но этот процесс занимает очень много времени. При этом установка требуемых значений
расхода на регулирующих вставках должна либо рассчитываться, либо задаваться с помощью индикаторов расхода на распределителе. Однако расход, распределяемый подобным образом, будет обеспечен только при максимальной нагрузке (полном открытии всех нагревательных контуров). В случае отключении отдельного нагревательного контура не задействованное более количество теплоносителя будет распределяется по смежным контурам, что станет причиной перерасхода
в этих контурах и повышения энергопотребления. Автоматическая гидравлическая балансировка с использованием Dynacon предотвратит подобный перерасход в отдельных нагревательных контурах. Это обеспечивает оптимальное распределение температуры, экономию энергии и повышенный комфорт.

Распределительный вентильный блок с автоматическим регулированием расхода

	№ изделия	Количество нагревательных контуров
	9330-02.800	2
	9330-03.800	3
	9330-04.800	4
	9330-05.800	5
	9330-06.800	6
	9330-07.800	7
	9330-08.800	8
	9330-09.800	9
	9330-10.800	10
	9330-11.800	11
	9330-12.800	12

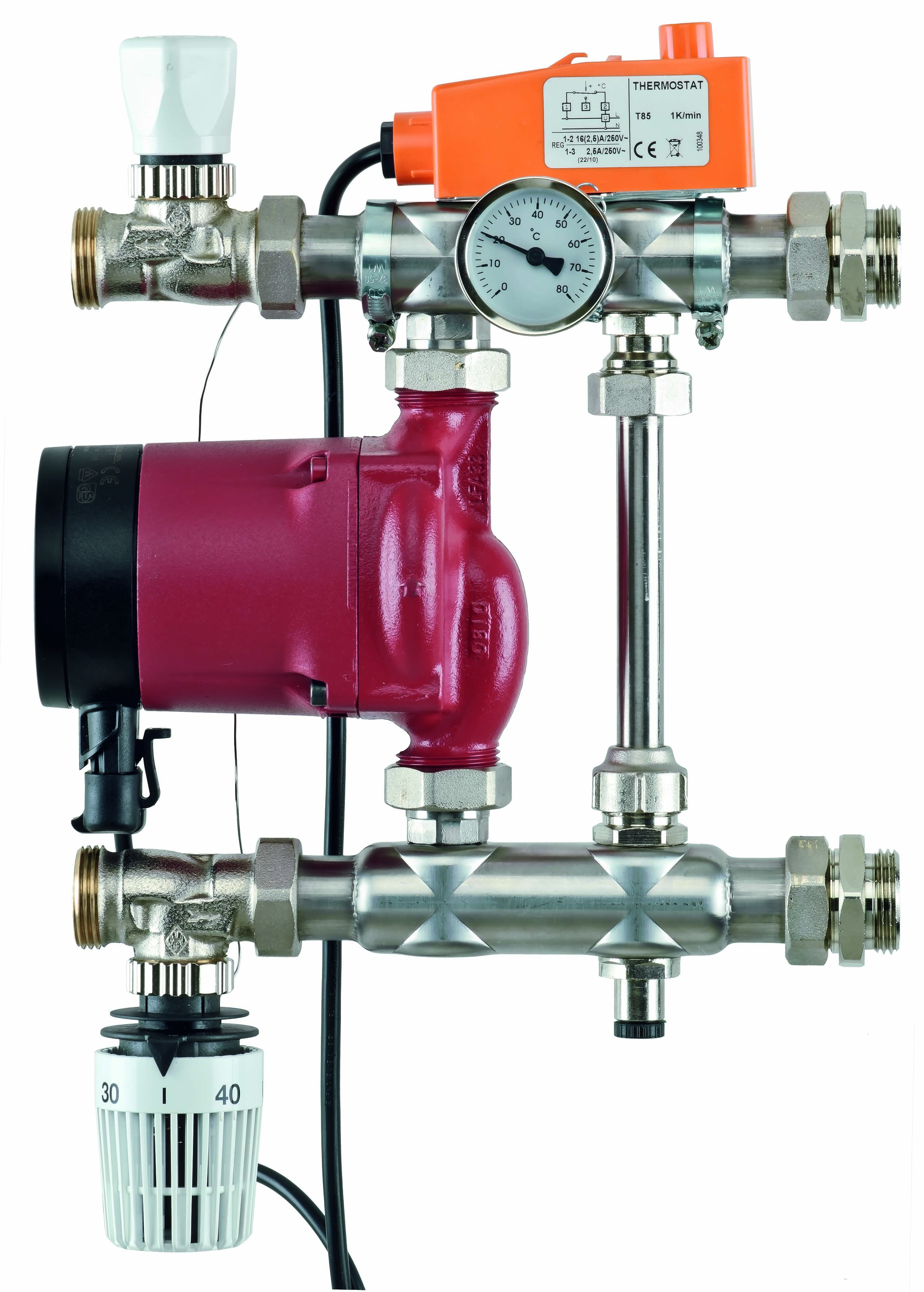

	Присоединительный комплект 5 - со смесительным узлом для регулирования температуры на подаче. Оснащен высокоэффективным насосом Grundfos Alpha 2 15-60 130, термостатическим клапаном с накладным датчиком и электрическим выключателем, 230 В, 15 А.
	9339-05.800	Диапазон настроек термостатической головки 20 - 50°C Диапазон настроек для электрического выключателя 10 - 90°C

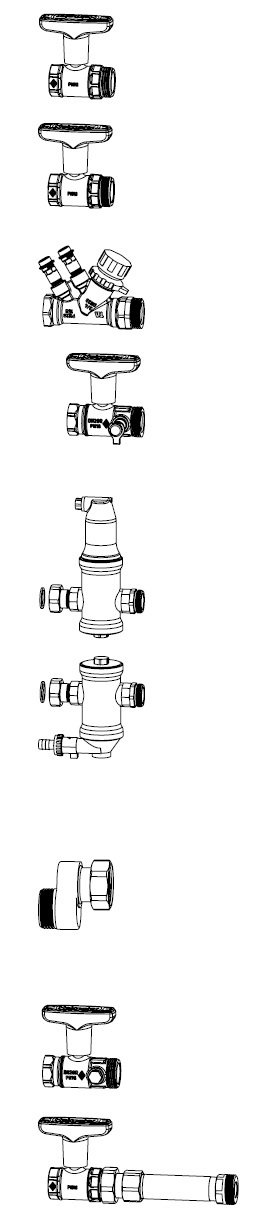

	Присоединительный комплект 1 – с шаровыми кранами Globo, DN 20 С красным колпачком на подающей трубе и синим – на обратной.
	9339-01.800	Kvs 9,90
	Присоединительный комплект 2 – с балансировочным клапаном TBV и шаровым краном Globo, DN 20 Оснащен измерительными ниппелями для измерения расхода и перепада давления.
	9339-02.800	Kvs 3,30,      qmax [м3/ч] 1,25

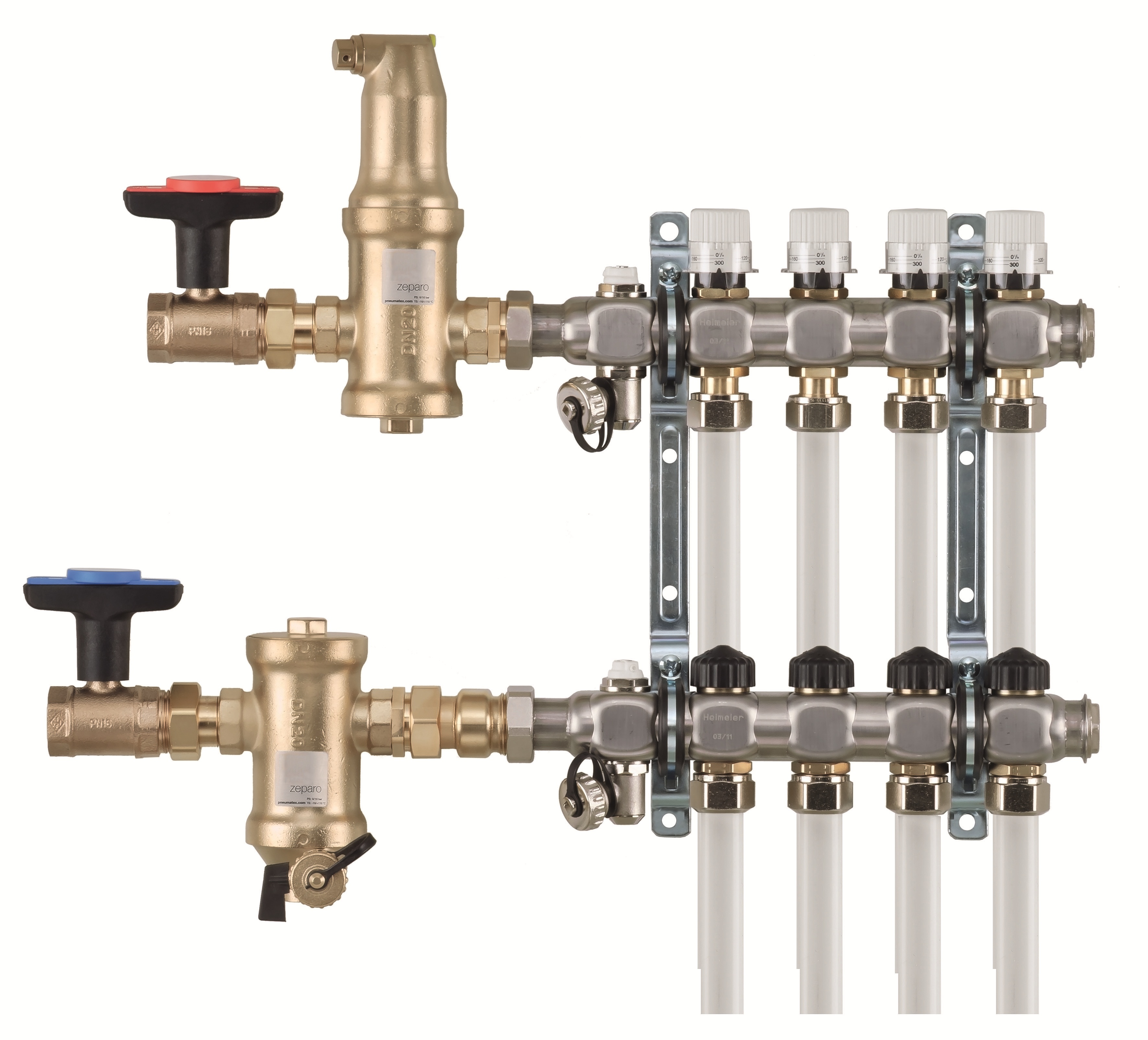

	Присоединительный комплект 3 – с сепаратором микропузырьков Zeparo Vent на подаче и сепаратором частиц шлама Zeparo Dirt на обратке, DN 20
	9339-03.800	Kvs 6,72,      qmax [м3/ч] 1,25
	S-соединение. Для присоединительного комплекта 3. Вспомогательное устройство подключения обратной трубы в шкафу для распределительного блока.
	9339-00.362
	Присоединительный комплект 4 - с шаровым краном Globo DN 20, включая втулку для подключения теплосчетчика на обратке. Шаровый кран Globo с подключением для измерения температуры на подаче.
	9339-04.800	Kvs 9,90
