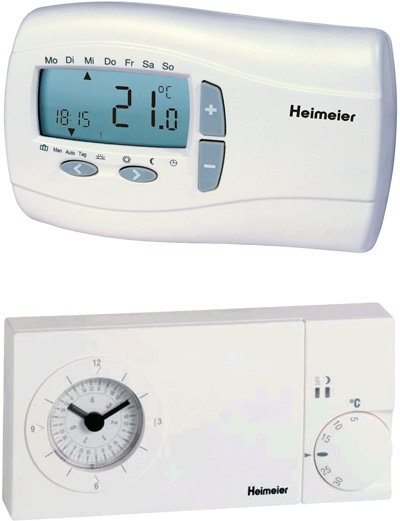

Термостат тип P
Электронный комнатный термостат с часами, для исполнительных механизмов теплового типа

Термостат тип P - электронный двухточечный комнатный термостат со встроенным датчиком, используемый в сочетании с исполнительными механизмами теплового типа для осуществления повременного регулирования температуры воздуха в помещении.
Благодаря выходному сигналу с частотно-импульсной модуляцией (ЧИМ) терморегулятор характеризуется практически постоянной реакцией на управляющее воздействие. Встроенные часы с аналоговым выключателем обеспечивают возможность создания недельной программы путем позиционирования контактов реле-выключателя с часовым механизмом. В зависимости от программы терморегулятор может работать в двух режимах (дневной режим и ночной режим).
Переключатель рабочих режимов позволяет устанавливать дневной, ночной или автоматический режим.
Терморегулятор P снабжен контрольными лампочками, индицирующими операционное состояние в режимах нагрев, охлаждение и ночной. Установочное значение для режимов «день» и «ночь» может быть задано в пределах 5°C (41 °F) и 30°C (86°F). Данный диапазон при работе в дневном режиме может быть сужен, благодаря использованию двух установочных колец в регуляторе установочного значения, например, мин. 8°C (46°F), макс. 23°C (73°F). Модели с рабочим напряжением 230 В и 24 В, каждая с плавающим переключающим контактом. Благодаря отдельному выходу часов с выключателем имеется возможность управления дополнительными регуляторами комнатной температуры с входными сигналами температурной установки, например, комнатными терморегуляторами фирмы HEIMEIER. Терморегулятор P предназначен для установки на стене или коммутационной стойке.

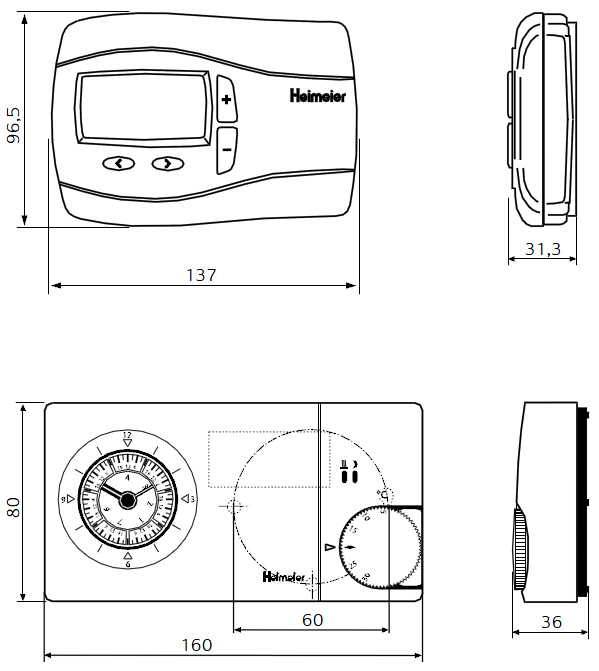

Термостат тип Р

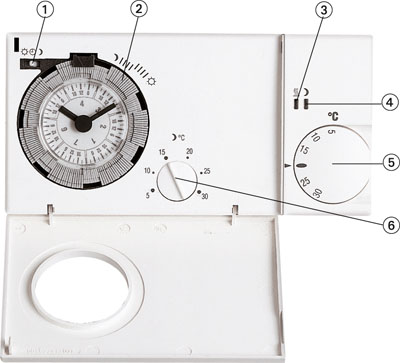

2 - Релейный переключатель с часовым механизмом

3 - Контрольный индикатор режима нагрева

4 - Контрольный индикатор экономного режима (ночь)

5 - Регулятор температурного режима с типовым значением диапазона (сужением диапазона задается внутри регулятора)

6 - Переключатель настройки температуры экономного режима (ночь)

• Индивидуальная недельная программа
• Удобная форма задания временного режима с помощью релейного переключателя с часовым механизмом
• Точность регулировки благодаря использованию частотно-импульсной модуляции
• Регулируемое сужение диапазона настройки температуры
• Использование для отопления и охлаждения за счет плавающего переключающего контакта
• Отдельный выход релейного переключателя для дополнительных комнатных термостатов с часовым механизмом

Термостат тип Р с цифровым дисплеем

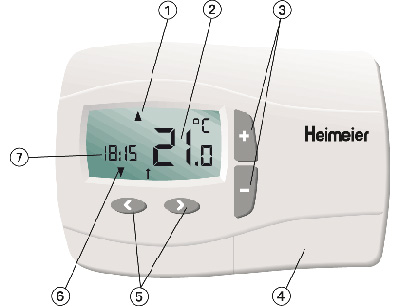

1 - Выбор / диплей дня, даты

2 - Температурный дисплей

3 - Кнопки +/- для изменения значений

4 - Отсек для аккумуляторов

5 - Кнопки для выбора режима работы, и т.д.

6 - Выбор / дисплей режима работы, и т.д.

7 - Дисплей даты

• Недельная / Суточная программа
• Часы, автоматический переход на зимнее/летнее время
• Самонастраивающаяся температурная кривая
• Большой дисплей
• Работа от напряджения 230 В или аккумуляторов

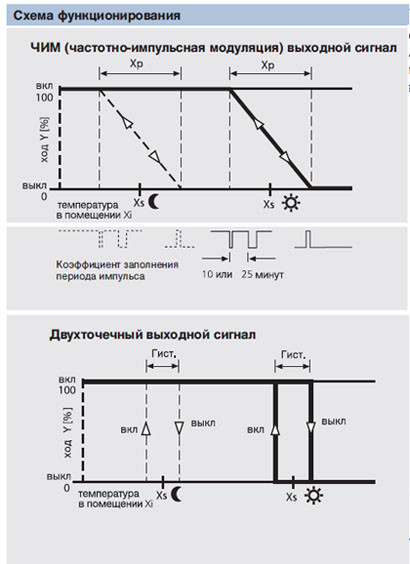

Измеренное значение температуры воздуха в помещении (xi) сравнивается с установочным значением (xs).

Результирующее отклонение преобразуется в двухточечный сигнал, который посредством электронного переключателя управляет плавающим реле „все или ничего“.

В зависимости от конфигурации переключающего контакта инициируется режим „нагрев“ или „охлаждение“.

Выход контроллера переключается импульсами различной длительности. Длительность импульса определяется разностью между установочным температурным значением и реальной температурой воздуха в помещении.

Благодаря съемной перемычке продолжительность импульса и интервал могут быть установлены равными 10 минутам и 25 минутам*).
При большей температурной разности контроллер непрерывно включается и выключается, в частности во время перехода к пониженной установке температуры.

Комнатный термостат тип P используется в сочетании с соответствующими исполнительными
механизмами (например, EMO T) в системах отопления, тепло- и холодоснабжения.

Комнатный термоcтат может быть
использован:

- в системах радиаторного отопления для индивидуального регулирования температуры в помещении или управлением группой нагревательных приборов в помещениях общественных и культурно-бытовых зданий;

- в системах „теплых“ полов и „холодных“ потолков;

- в системах теплоснабжения калориферов приточных установок;

- в системах холодоснабжения центральных кондиционеров и т.д.

Дополнительное использование комнатного термостата может предусматривать, например, включение и выключение насосов или настенных газовых отопительных приборов.

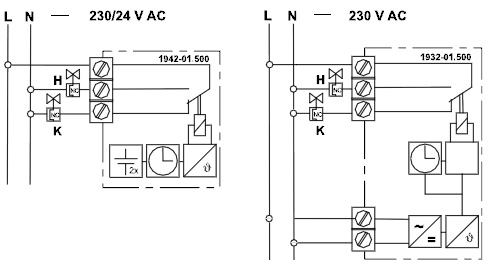

Примечание: Схема соединений отображает рабочие режимы „нагрев“ и „охлаждение“ при подключении термостата к исполнительным механизмам в обесточенной и нормально закрытой модели. В случае подключения к исполнительным механизмам в обесточенной и нормально открытой модели рабочий режим „нагрев“ изменяется на режим „охлаждение“ или режим „охлаждение“ изменяется на режим „нагрев”.

Максимально возможное количество подключаемых исполнительных механизмов теплового типа рассчитывается исходя из максимального значения тока переключения термостата тип P и тока включения тепловых исполнительных механизмов (макс. число исполнительных механизмов тип EMO T - см. технические характеристики). Дополнительные комнатные термостаты с функцией установки пониженной температуры могут подключаться к выходу 28.

	С часами - цифровой дисплей
	Модель	№ изделия
	230 В	1932-01.500
	С аккумулятором	1942-01.500
	С часами - аналоговый дисплей
	Модель	№ изделия
	230 В	1932-00.500
	24 В	1942-00.500

Крепежная плата

Для монтажа термостата тип Р при скрытой проводке, на UP коробках, 168 мм × 83 мм × 8 мм. Белый цвет RAL 9010. №: 1932-00.433

Защитный кожух

Защитный кожух, прозрачный, 194 мм × 120 мм × 85 мм. №: 1930-02.433
