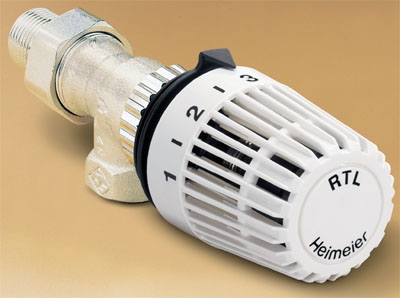

RTL - Ограничитель температуры воды
Описание
Клапан с термостатом тип RTL (ограничитель температуры воды) предназначен для насосных систем, устанавливается на обратной подводке, например, к отопительному прибору, тем самым выполняя функцию лимитирования температуры.

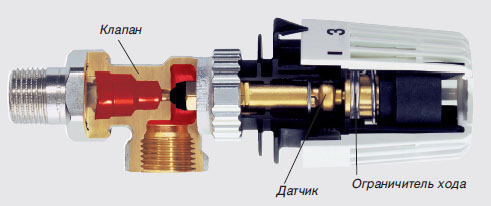

В конструкции клапана эта функция реализуется следующим образом: на термостате тип RTL выставляется max температура, которую необходимо поддерживать в системе «до себя»; жидкостный датчик термостата воспринимает воздействие температуры потока воды внутри клапана и, в ответ на это воздействие, управляет штоком клапана (если температура потока увеличивается до выставленного max значения на термостате, клапан отсекает поток).
Шток клапана из нержавеющей стали снабжен двойными уплотнительными кольцами.
Клапаны тип RTL свободно монтируются в системах стальных, медных, пластиковых, металлопластиковых трубопроводов.
ВНИМАНИЕ!
Клапан с термостатом тип RTL имеет специальную конструкцию и не может быть использован, как замена, ни термостатическими клапанами, ни с другими термостатами или приводами.
• Корпус изготовлен из литой коррозионностойкой бронзы
• Нержавеющий шток с двойным кольцевым уплотнением
• Внешнее кольцевое уплотнение может быть заменено без остановки системы
• Скрытое ограничение или блокировка использованием стопорных зажимов
| Шкала термостата | 1 | 2 | 3 | 4 | 5 |
|
Значение температуры в обратном трубопроводе (°С) |
10 | 20 | 30 | 40 | 50 |
Клапан с термостатом тип RTL имеет рабочую температуру - 120 °С, ра-бочее давление - 10 бар.
Находят применение в системах, сочетающих в себе радиаторное отопление и, небольшие по площади (до 15 м, в ванных комнатах, на кухнях), системы «теплых» полов.
В объединенных системах температура подведенного теплоносителя составляет 95 °С (для России) и 70 °С (для Европы) на отопительные приборы и значительно ниже (до 40 °С, max до 50 °С) на систему «теплых» полов.
Как раз такой диапазон температур 10-50 °С способен контролировать клапан с термостатом тип RTL.

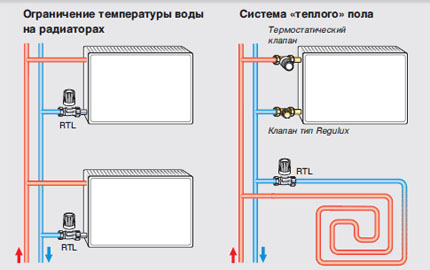

Пример применения
Примечание
Монтаж гидравлических систем должен быть произведен квалифицированным рабочим персоналом.
При попадании в систему минеральных масел или минералосодержащих смазочных материалов возможен выход из строя уплотнительных колец O-ring.
При использовании гликолиевых растворов необходим запрос на завод "Heimeier". При применении приводов других заводов - изготовителей необходимо сопоставлять технические данные привода и клапана (ход штока, мощность привода).
Номера изделий
| Модель | Соединение | Номер изделия | Модель | Соединение | Номер изделия |
 |
R 1/2 " | 9173-02.800 |  |
R 1/2 " | 9174-02.800 |
 |
G 3/4 " | 9153-02.800 |  |
G 3/4 " | 9154-02.800 |

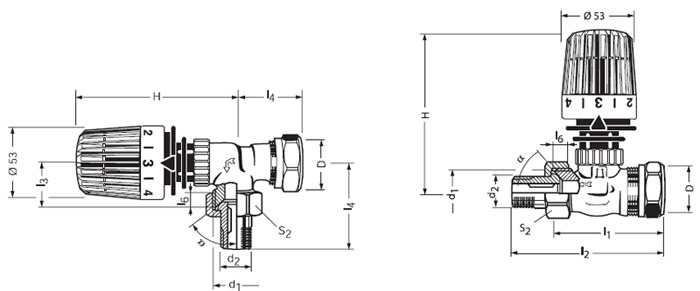

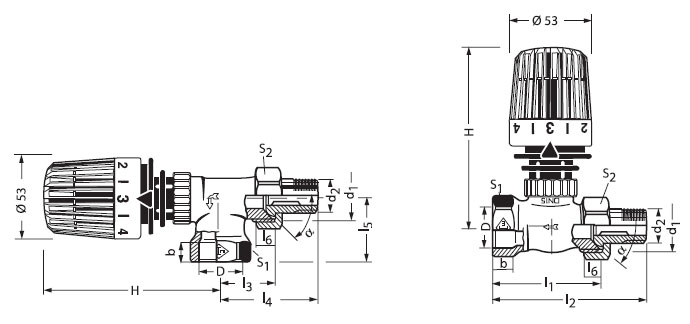

| Dn | D | b | d1 | d2 |
l1 -2 |
l2 -2 |
l3 -1 |
l4 -1,5 |
l5 -1,5 |
l6 min. |
α |
Размер ключа | H1 | |
| S1 | S2 | |||||||||||||
| 15 | Rp 1/2 | 13,2 | G 3/4 | R 1/2 | 66 | 95 | 31 | 59 | 28 | 7 | 70°-10° | 27 | 30 | 107 |
| 15 | G 3/4 | - | G 3/4 | R 1/2 | 62 | 91 | 31 | 58 | 29 | 7 | 70°-10° | - | 30 | 107 |

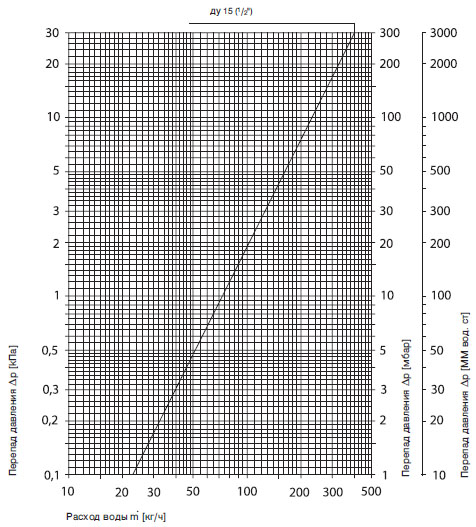

Диаграмма
| Клапан тип RTL |
Значение Kvs (м3/час) |
Рабочая температура Траб (°C) |
Рабочее давление Рраб (бар) |
Max перепал давления на закрытом клапане Δ р (бар) |
|
DN 15 (1/2") (угловой) (проходной) |
0,73 |
120 |
10 |
4 |
Компрессионный фитинг для медной трубы или трубы из тонкостенной стали, никелированный для труб с толщиной стенки 0,8 - 1 мм; используйте опорные втулки. Соблюдайте технические требования для труб, представленные производителем.
| Соединение с внутренней резьбой Rp 1/2" | Соединение с внешней резьбой G 3/4" | ||
| Кат. № | диаметр трубы | Кат. № | диаметр трубы |
|
2202-10.351 2202-12.351 2201-14.351 2201-15.351 2201-16.351 |
10 12 14 15 16 |
3831-10.351 3831-12.351 3831-14.351 3831-15.351 3831-16.351 3831-18.351 |
10 12 14 15 16 18 |
Компрессионный фитинг для пластмассовой трубы
| Соединение с внешней резьбой G 3/4" | |
| Кат. № | диаметр трубы |
|
1311-12.351 1311-14.351 1311-16.351 1311-17.351 1311-18.351 1312-18.351 1311-20.351 1311-21.351 |
12 х 2 14 х 2 16 х 2 17 х 2 18 х 2 18 х 2,5 20 х 2 21 х 2,5 |
Опорная втулка для медных и тонкостенных стальных труб с толщиной стенки 1 мм
| Кат. № | диаметр трубы | длина |
|
1300-10.170 1300-12.170 1300-14.170 1300-15.170 1300-16.170 1300-18.170 |
10 12 14 15 16 18 |
18,5 25,0 25,0 26,0 26,3 26,8 |
для труб с толщиной стенки 0,8 мм используйте опорные втулки.
Компрессионный фитинг для многослойных труб, никелерованных
| Соединение с внутренней резьбой Rp 1/2" | Соединение с внешней резьбой G 3/4" | ||
| Кат. № | Кат. № | ||
|
1335-14.351 1335-16.351 |
14 X 2 16 X 2 |
1331-14.351 1331-16.351 1331-18.351 |
14 х 2 16 х 2 18 х 2 |
