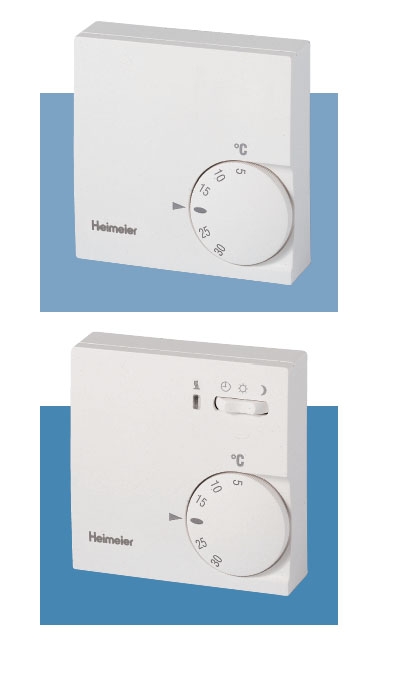

Электромеханический комнатный терморегулятор для исполнительных механизмов теплового типа

Комнатный терморегулятор представляет собой электромеханический контроллер с двухточечной характеристикой, используемый в сочетании с исполнительными механизмами теплового типа для регулирования температуры воздуха в помещении.

Заданное значение может устанавливаться в пределах от 5° C (41 °F) до 30°C (86°F). Предусмотрена возможность регулировки данного диапазона с помощью двух установочных колец в регуляторе заданного значения, например, до значений мин. 80°C (46°F), макс. 23°C (73°F).

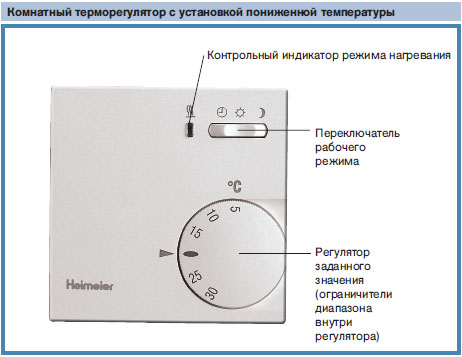

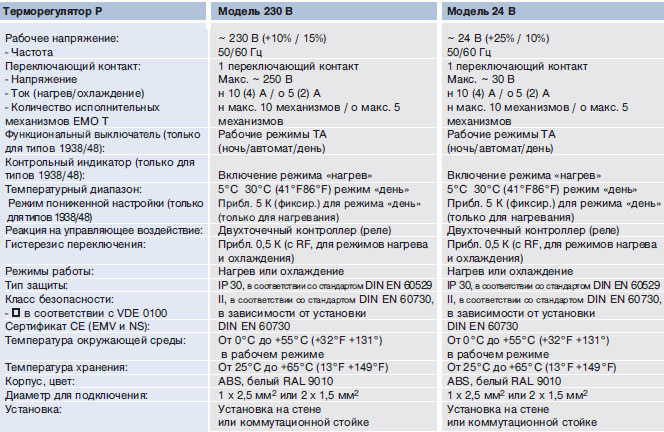

Модели с рабочим напряжением 230 В и 24 В, с или без снижения температурной настройки и рециркуляцией тепла. Для моделей с пониженной установкой температуры (приблизительно в значение 5 К (9°F)) предусмотрена возможность подключения к терморегулятору P фирмы HEIMEIER или к внешним часам с выключателем. Переключатель режима функционирования обеспечивает возможность выбора режимов "день", "ночная настройка" и "автомат". Контрольная лампочка индицирует включенный рабочий режим (нагревания или охлаждения).

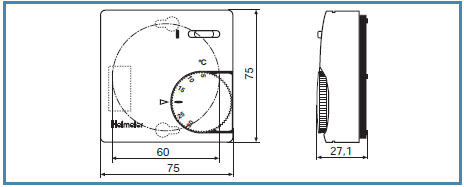

Комнатный терморегулятор разработан для установки на стенах или распределительных коробках.

• Точность регулировки благодаря рециркуляции тепла
• Регулируемое сужение диапазона температуры
• Многоцелевое использование за счет переключающего контакта
• Модель с установкой пониженных температурных значений и переключателем рабочих режимов


Измеренное значение температуры в помещении (xi) сравнивается с заданным значением (xs). Результирующее отклонение преобразуется в двухточечный сигнал путем быстрого изменения состояния биметаллического переключающего контакта. Режимы функционирования «нагрев» и «охлаждение» включаются в зависимости от конфигурации переключающего контакта. В режимах работы «нагрев» и «охлаждение» рециркуляция тепла (RC) приводит к тому, что заданное значение (xs) достигается преждевременно, в результате чего минимизируется результирующий гистерезис биметаллического переключающего контакта.
Для моделей с пониженной температурной установкой (TR) (например, часов с выключателем) температура в помещении уменьшается приблизительно на 5 K (только в режиме нагрева).

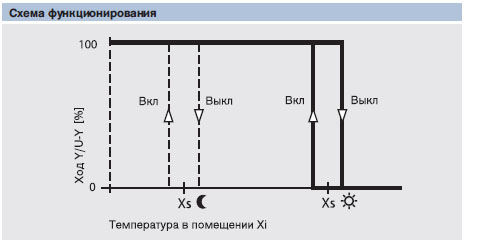

Схема функционирования в режиме нагрева с исполнительным механизмом в обесточенной и нормально закрытой модели.

Комнатный терморегулятор используется в сочетании с соответствующими исполнительными механизмами (например, HEIMEIER EMO T) в области технологий отопления, вентиляции и кондиционирования воздуха. Комнатный терморегулятор может быть использован для индивидуального повременного регулирования температуры в помещении применительно к жилым и коммерческим сооружениях с радиаторами, системами подогрева пола, системами потолочного охлаждения, фэнкойлами, калориферами и т.п. Дополнительное использование терморегуляторов может предусматривать, например, включение и выключение насосов или настенных газовых отопительных приборов.

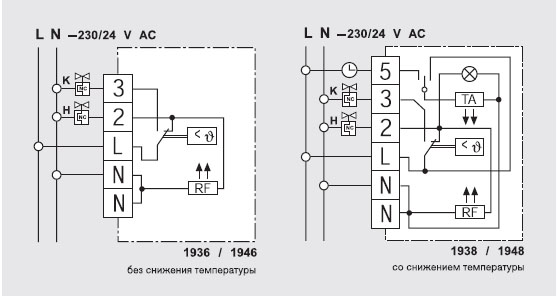

Примечание: Схема соединений отображает рабочие режимы нагрева и охлаждения при подключении терморегулятора к исполнительным механизмам в закрытой и обесточенной (нормально закрытой) модели. В случае подключения к исполнительным механизмам в незакрытой и обесточенной (нормально открытой) модели рабочий режим нагрева сменяется режимом охлаждения или режим охлаждения сменяется режимом нагрева. В режимах «нагрев» и «охлаждение» должна быть подключена рециркуляция тепла RF. Максимально возможное количество подключаемых исполнительных механизмов теплового типа рассчитывается исходя из максимального значения тока переключения комнатного терморегулятора и тока включения тепловых исполнительных механизмов (макс. Число исполнительных механизмов HEIMEIER EMO T см. технические характеристики). Для моделей с установкой пониженной температуры выход часов с выключателем терморегулятора P HEIMEIER или внешние часы с выключателем могут быть подключены к выводу 5.

Дистанционная пластина

Белый цвет RAL 9010, для установки комнатного терморегулятора на UP коробках, 83 мм × 83 мм × 8 мм (ширина × высота × глубина). Кат. №: 1936-00.433
