Термостатические трехходовые клапаны с автоматическим регулированием байпаса



Описание

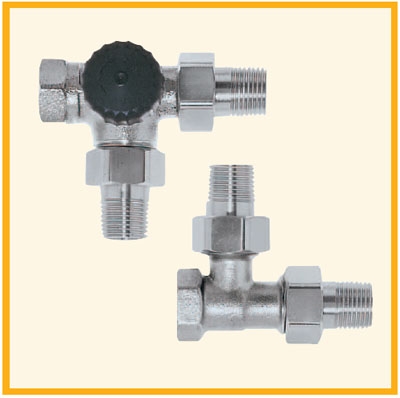

Термостатические трехходовые клапаны HEIMEIER с автоматическим регулированием байпаса и черным защитным колпачком могут использоваться с любыми термостатическими головками и приводами HEIMEIER.

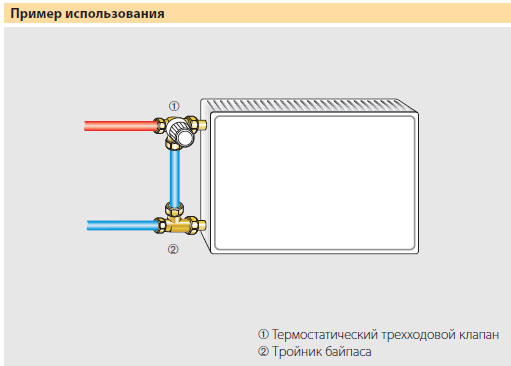

Байпас может быть соединен собратным трубопроводом радиатора при помощи соответствующего тройника байпаса.

Модели для монтажа на радиатор слева или справа.

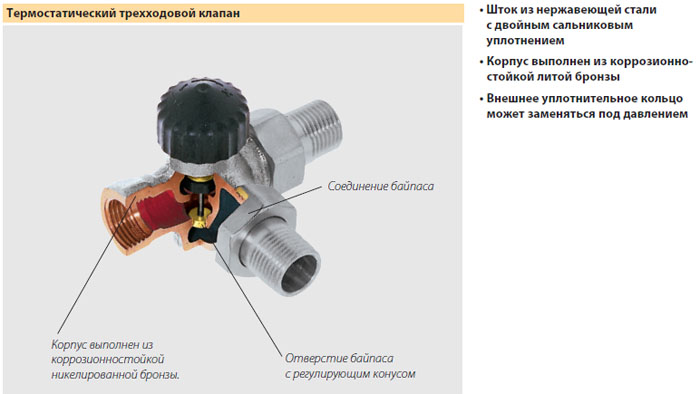

Шток из нержавеющей стали оснащен двойным сальниковым уплотнением. Внешнее уплотнительное кольцо может заменяться под давлением.
Корпус клапана из никелированной литой бронзы или тройник байпаса из никелированной бронзы предназначены для присоединения к трубам с резьбой, а также к медным, тонкостенным стальным или металлопластиковым трубам при помощи компрессионных фитингов.

Для клапанов HEIMEIER рекомендуется использовать только прилагаемые компрессионные фитинги HEIMEIER (маркированные, например,15 THE).

Соединение байпаса с: компрессионным фитингом (радиус 15), резьбовым штуцером NW 15 (1/2") или штуцером под пайку (радиус 15).



Сборка







Область применения



Термостатические трехходовые клапаны HEIMEIER применяются в двухтрубных насосных системах отопления. Для однотрубных насосных систем предусмотрен модернизированная термостатическая вставка.

При одновременном закрытии почти всех клапанов в система теплоснабжения создается избыточное давление. Если трехходовой клапан HEIMEIER перекрывает поток через радиатор, то байпас на обратном трубопроводе полностью открывается. Таким образом, устраняется избыточное давление и давление поддерживается практически постоянным. Значение kv общего расхода для трехходового клапана HEIMEIER составляет 1,45м3/ч. (см. кривую 2 на диаграммы на стр.36). В каждом контуре теплоснабжения размещается 1 трехходовой клапан.

В обычных системах клапан необходим на каждые 18 кВт.

Количество трехходовых клапанов для настенных газовых отопительных приборов с заданным минимальным уровнем циркуляционного расхода должно рассчитываться по кривой 2 (см. диаграмму на стр.36). Кривая 1 или значения kv для различных значений регулировочной разницы температур служат для определения потери давления для заданного массового расхода радиатора.

Согласно стандартам EnEV и DIN V4701-10, клапаны могут разрабатываться с регулировочной разницей в пределах от 1 K до 2 K, обеспечивая широкий спектр расхода.

Для установки клапана следует выбирать наиболее удаленную от насоса точку. Прихожая или ванная комната идеально подходят для его установки.







Примечание



- Во избежание повреждения или образования накипи в системе водяного отопления, состав теплоносителя должен соответствовать директиве 2035 Союза немецких инженеров (VDI). В отношении промышленных и протяженных энергетических систем применяется инструкция 1466 Союза работников технического надзора (VdTÜV) и и инструкция 510 Объединения "Централизованное теплоснабжение" (AGFW). Теплоноситель, содержащий минеральные масла или любые смазочные вещества с содержанием минерального масла, может оказывать крайне отрицательное воздействие на оборудование и в большинстве случаев приводит к разрушению прокладок EPDM. При использовании безнитритных антифризов и антикоррозионных составов на основе этиленгликоля необходимо обратить особое внимание на соответствующие данные, содержащиеся в документации производителя, и, в частности, на информацию о концентрации и специфических добавках.

- Термостатические клапаны могут использоваться со всеми термостатическими головками, а также термо- или сервоприводами HEIMEIER. Оптимальная настройка компонентов системы обеспечивает максимальную безопасность. При использовании приводов других производителей необходимо убедиться в том, что их приводное усилие подходит для термостатических клапанов с клапанными тарелками, снабженными мягким уплотнением.

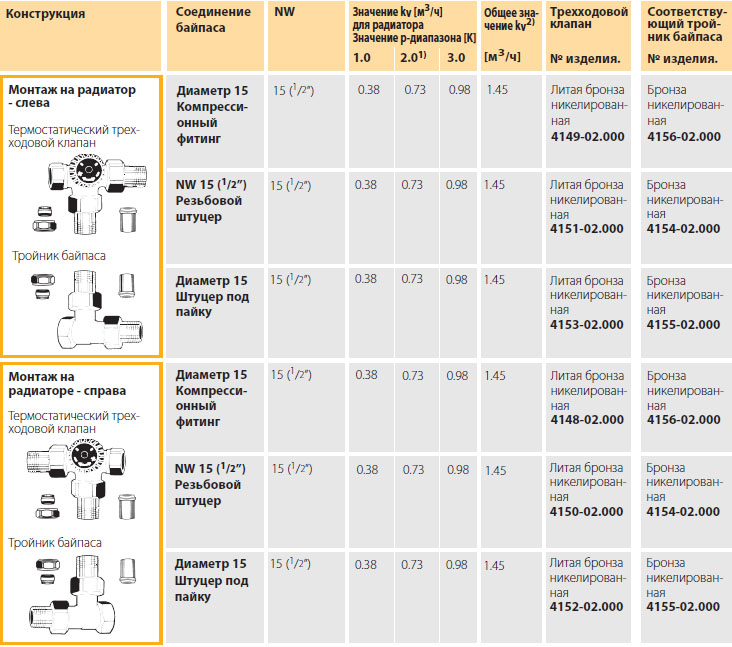

Артикулы изделий

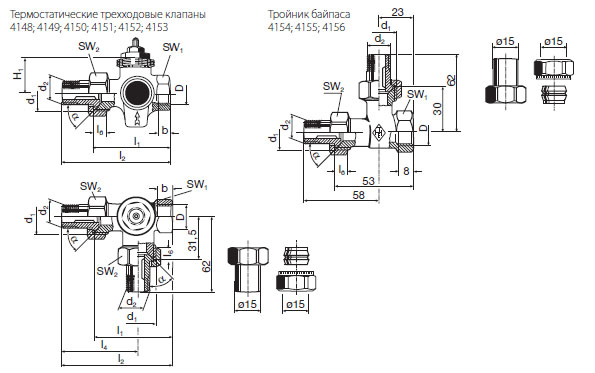

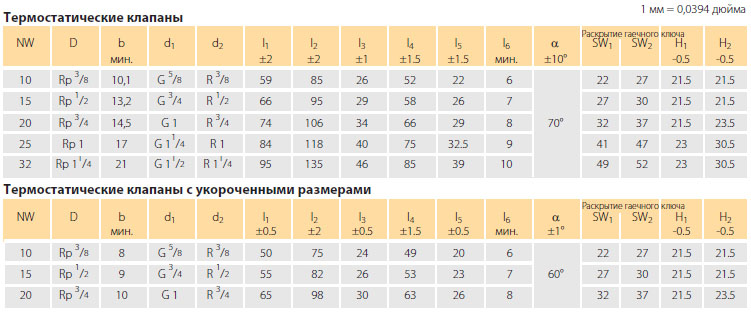

Диапазон размеров
