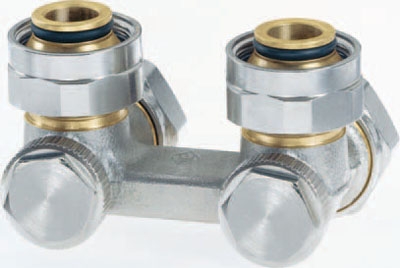

Vekotec - Арматура для нижнего подключения для радиаторов со встроенными термостатическими клапанами



Описание



Арматура нижнего подключения HEIMEIER Vekotec предназначена для установки на радиаторы со встроенными термоклапанами. Имеет запорную функцию. Отдельный запорный конус для подающего и обратного канала. Настраивается арматура при помощи шестигранного ключа №5.

Модели угловой и прямой форм для однотрубных и двухтрубных систем с подключением R 1/2" и G 3/4". Межосевое расстояние подключения составляет 50 мм (~1,97 дюйма).
Допустимое отклонение для обеспечения монтажа без перекоса: ±1,0 мм (0,0394 дюйма). Обеспечивается специальной конструкцией соединительных гаек и формой гибкого плоского уплотнения.

Уплотнительное кольцо штока из EPDM-каучука. Корпус изготовлен из коррозионно-стойкой никелированной бронзы.


 Допустимая рабочая температура TB 120°C (248°F). Допустимое рабочее давление РВ 10 бар.
*) общее значение для подводящего и обратного трубопровода.

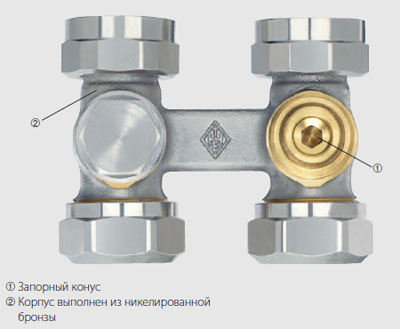

Конструкция





• Регулируется при помощи шестигранного ключа 5.

• Уплотнительное кольцо штока из ЕРDМ-каучука.

• Отдельный запорный конус для подающего и обратного канала.

• Возиожность монтажа на радиаторах как слева, так и справа.
















Применение



Арматура нижнего подключения Vekotec HEIMEIER предназначена для установки на радиаторы со встроенными термостатическими клапанами с наружной резьбой 1/2" и с внутренней резьбой 3/4". Самоуплотняющееся соединение облегчает установку арматуры на радиатор.

Модели прямой и угловой формы, как для однотрубных, так и двухтрубных систем, дают возможность применять арматуру при
различных вариантах монтажа. К примеру, модель прямой формы может быть использована для трубного присоединения, расположенного вертикально по отношению к полу. Если необходимо, чтобы поверхность пола оставалась свободной,то для настенного присоединения применяется модель угловой формы.

Конструкция арматуры Vekotec предусматривает индивидуальное отключение
радиаторов. Благодаря этому работы по техническому обслуживанию одного радиатора могут производиться в индивидуальном порядке без отключения от системы остальных радиаторов и дренажа системы.

Монтаж арматуры Vekotec возможен как слева, так и справа от радиатора. Это особенно удобно в том случае, если радиатор необходимо развернуть.

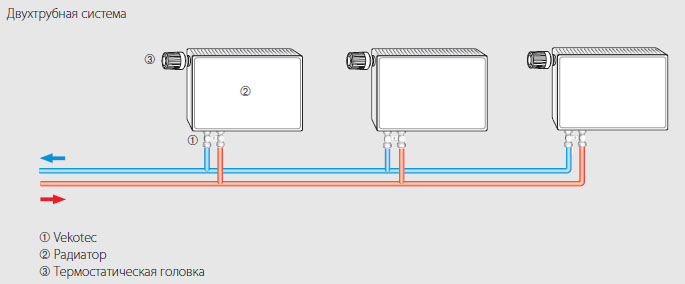

Пример применения







Примечание



Согласно директиве VDI 2035 состав теплоносителя не должен вызывать коррозионное разрушение систем отопления, а также исключать возможность образования накипи в системе ГВС. Для промышленных и магистральных энергосистем применяются нормы VdTUV 1466/ AGFW 5/15.
Теплоноситель, загрязнённый минеральными маслами или смазками может оказывать сильное негативное воздействие на уплотнения из ЕРDМ-каучука, что, как правило, приводит к нарушению герметизации клапана.

При использовании разрешённых, не вызывающих коррозии антифризов
(безнитритные растворы на основе этиленгликоля) уделите особое внимание требованиям производителя, указанным в документации, в частности, % концентрации и добавкам ингибиторов.



Эксплуатация






Отключение

Отвинтите защитный колпачок.

В арматуре нижнего подключения Vekotec для перекрытия подводящего и отводящего канала поверните по часовой стрелке запорный шток шестигранным регулировочным ключом №5.

Навинтите защитный колпачок.









Артикульные номера изделий



Конструкция

Присоединение

радиатор

со встроенными клапанам

Двухтрубная ситема
Kvs Артикул
  Наружная резьба 1/2"
1,48 м3 0531-50.000
  Внутренняя резьба 3/4" 1,48 м3 0533-50.000
  Наружная резьба 1/2" 1,23 м3 0550-50.000
  Внутренняя резьба 3/4" 1,23 м3 0552-50.000



Комплектующие



Изображение Описание Длина [мм] Диаметр трубы Артикул
  Компрессионный фитинг
Для медных или тонкостенных стальных труб.
Никелированная латунь. Соединение металл-металл.
Для труб с толщиной стенки 0.8-1 мм, следует использовать опорные втулки.
Соблюдайте рекомендации изготовителя труб.
  12
15
16
18
3831-12.351
3831-15.351
3831-16.351
3831-18.351
  Защитная втулка
для медных и тонкостенных стальных труб с толщиной стенки 1 мм.

25,0

26,0

26,3

26,8

12

15

16

18

1300-12.170
1300-15.170
1300-16.170
1300-18.170
  Компрессионный фитинг
для медных и тонкостенных стальных.
Никелированная латунь.
Мягкое уплотнение.


15

16

18

1313-15.351
1313-16.351
1313-18.351

Компрессионный фитинг
для пластиковых труб.
Никелированная латунь.


14 х 2
16 х 2
17 х 2

18 х 2

20 х 2

1311-14.351
1311-16.351
1311-17.351

1311-18.351

1311-20.351

  Компрессионный фитинг
для металлопластиковой трубы.
Никелированная латунь.
  14 х 2
16 х 2
18 х 2
1331-14.351
1331-16.351
1331-18.351


Двойная розетка

разделяемая по центру, из белого пластика, для различных диаметров труб, межосевое расстояние 50 мм, общая высота макс. 31 мм.

    0520-00.093


Перенаправляющая арматура

G 3/4, самоуплотняющееся соединение; с запорной функцией; «Х»-образное перенаправление подводящего и обратного потоков во избежание пересекающего подключения труб; никелированная латунь

    0540-50.000
  Двойной штуцер
G 3/4 x R 1/2, самоуплотняющийся, для переключающей детали при монтаже непосредственно на встроенном клапане с соединением Rp 1/2, с шестигранным углублением, латунь
    0550-02.350



Технические характеристики

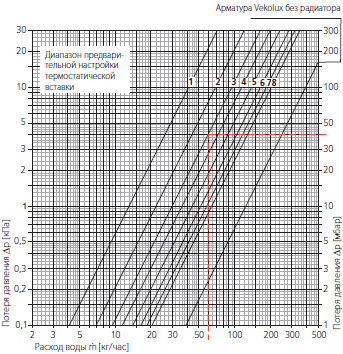

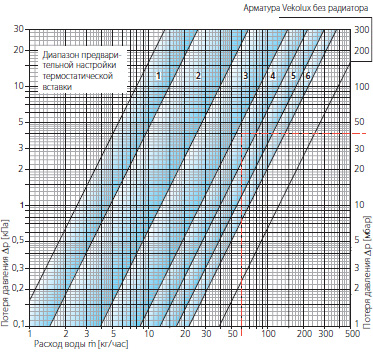

Диаграмма, арматура Vekotec для двухтрубной системы



Термостатическая вставка VHV с 6 диапазонами предварительной настройки





Термостатическая вставка VHV8S с 8 бесконечно регулируемыми значениями предварительной настройки







Радиатор со встроенными клапанами с арматурой Vekotec
для двухтрубной системы

Предварительная настройка

Термостатическая вставка

Значение Kvs Vekotec без радиатора

Допустимая рабочая температура

ТВ (°С)

Допустимое рабочее давление

РВ (бар)

1 2 3 4 5 6 7 8
Термостатическая вставка VHV с 6 диапазонами предварительной настройки и Термостатическая головка мин.
значение kv
макс.

0,025

-

0,047

0,047

-

0,125

0,125

-

0,263

0,263

-

0,395

0,395

-

0,540

0,540

-

0,694



-





-



1,23 120 10
Значение
kvs
3/час]
0,051 0,132 0,286 0,406 0,561 0,766 - -
Термостатическая вставка VHV8S с 8 плавно регулируемыми значениями предварительной настройки и Термостатическая головка Значение
kv
3/час]
0,13

0,22

0,30 0,36 0,44 0,52 0,58 0,64 1,23 120 10
Значение
kvs
3/час]
0,16 0,26 0,36 0,41 0,57 0,77 0,87 0,93



Пример рассчета



Найти: Значение предварительной настройки



Дано:

Тепловой поток

Температурная разница

Потеря давления на термостатическом клапане


Q' = 1045 Вт

Δ t = 15 K (65/50 S°C)

Δ Pv = 40 мбар

m' = Q'/(c·Δ t) = 60 кг/час



Решение:

Массовый расход

Значение предварительной настройки на основании диаграммы:
с термостатической вставкой VHV с 6 диапазонами предварительной настройки: 4
с термостатической вставкой VHV8S с 8 плавно регулируемыми значениями предварительной настройки: 3



Формула:

Cv = kv/0.86

kv = Cv·0.86



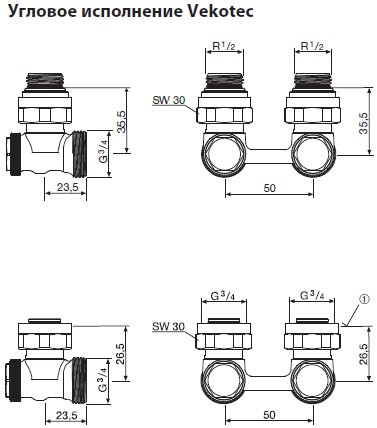

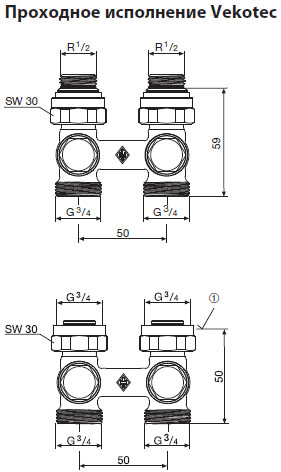

Диапазон размеров
