Термостатические клапаны для обратного направления потока

Описание

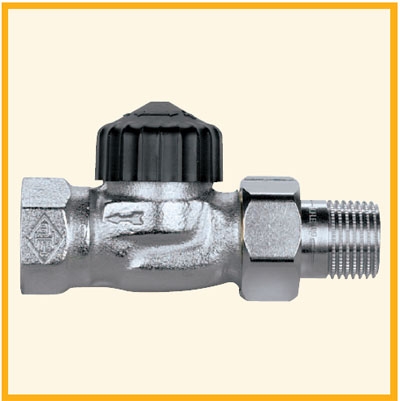

Термостатические клапаны HEIMEIER для обратного направления потока с черным защитным колпачком могут использоваться со всеми термостатическими головками и приводами HEIMEIER.

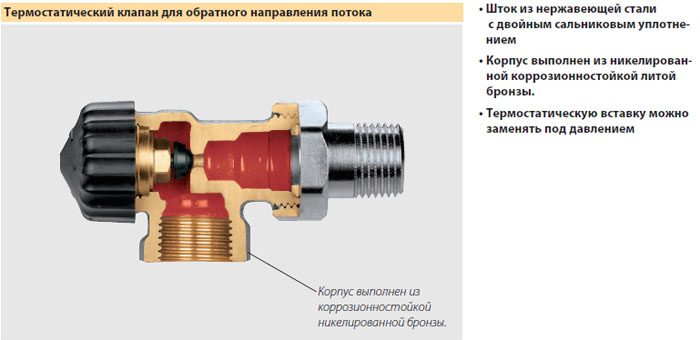

Шток из нержавеющей стали оснащен двойным сальниковым уплотнением. Внешнее уплотнительное кольцо может легко заменяться под давлением. Монтажный инструмент HEIMEIER позволяет заменять термостатическую вставку в сборе без дренажа системы.
Корпус, выполненный из коррозионностойкой литой бронзы с внутренней резьбой, предназначен для присоединения к трубам с резьбой или к медным и тонкостенным стальным трубам при помощи компрессионных фитингов.

Для клапанов HEIMEIER рекомендуется использовать только прилагаемые компрессионные фитинги HEIMEIER (маркированные, например,15 THE).

Термостатические клапаны HEIMEIER для обратного направления потока могут использоваться в двухтрубных насосных системах отопления в случае ошибочного подключения прямого и обратного трубопроводов (например, при появлении стука в системе).

В случае возникновения вопросов по поводу увеличения или уменьшения теплоотдачи радиатора относительно сквозного потока, обращайтесь за информацией к производителю радиаторов.

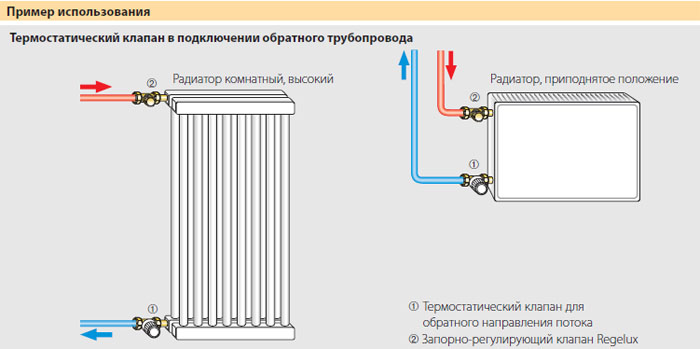

Клапаны могут устанавливаться в обратные трубопроводы высокорасположенных или высоких радиаторов. Этим облегчается доступ к термостатической головке.

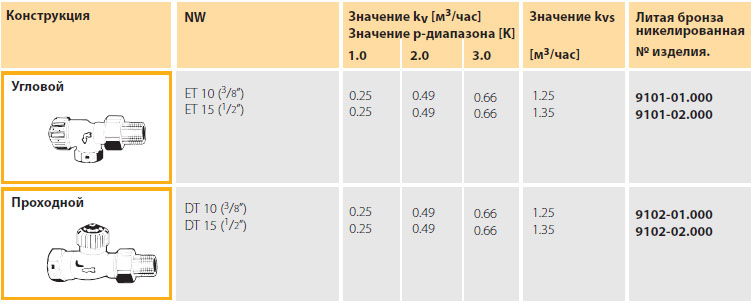

Согласно стандартам EnEV и DIN V4701-10, клапаны могут разрабатываться с регулировочной разницей в пределах от 1 K до 2 K, обеспечивая широкий спектр расхода.

Гидравлическое равновесие, являющееся дополнительным требованием, достигается за счет соответствующих запорно-регулирующих клапанов например, HEIMEIER Regulux.

Опыт показывает, что для обеспечения бесшумной работы перепад давления на термостатическом клапане не должен превышать 0,2 бар. Если при проектировании системы очевидно, что большие перепады давления будут возникать на участках частичной нагрузки, следует использовать устройства регулирования перепада давления, например, регулятор перепада давления TA STAP или перепускной клапан Hydrolux.

Примечание

- Во избежание повреждения или образования накипи в системе водяного отопления, состав теплоносителя должен соответствовать директиве 2035 Союза немецких инженеров (VDI). В отношении промышленных и протяженных энергетических систем применяется инструкция 1466 Союза работников технического надзора (VdTÜV) и и инструкция 510 Объединения "Централизованное теплоснабжение" (AGFW). Теплоноситель, содержащий минеральные масла или любые смазочные вещества с содержанием минерального масла, может оказывать крайне отрицательное воздействие на оборудование и в большинстве случаев приводит к разрушению прокладок EPDM. При использовании безнитритных антифризов и антикоррозионных составов на основе этиленгликоля необходимо обратить особое внимание на соответствующие данные, содержащиеся в документации производителя, и, в частности, на информацию о концентрации и специфических добавках.

- Термостатические клапаны могут использоваться со всеми термостатическими головками, а также термо- или сервоприводами HEIMEIER. Оптимальная настройка компонентов системы обеспечивает максимальную безопасность. При использовании приводов других производителей необходимо убедиться в том, что их приводное усилие подходит для термостатических клапанов с клапанными тарелками, снабженными мягким уплотнением.
