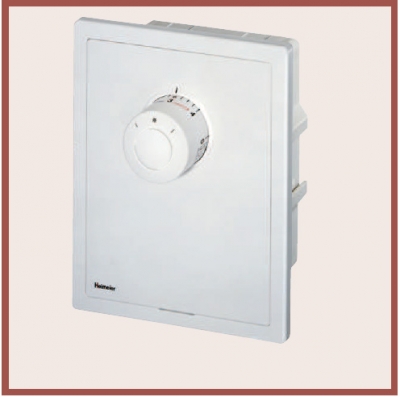

Multibox F

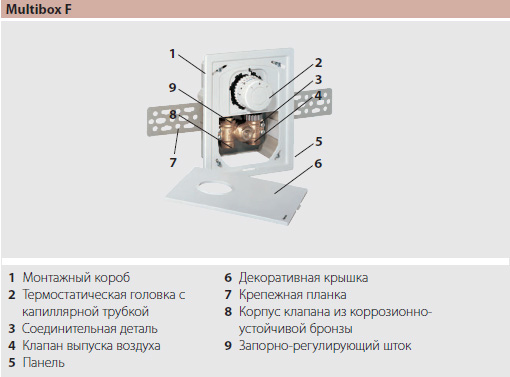

Монтажный короб для блока HEIMEIER Multibox F с панелью, термостатической головкой, декоративной крышкой и крепежными планками предназначен для регулирования температуры воздуха в отдельном помещении с помощью термостатического клапана, например, в системах напольного отопления, без использования вспомогательной энергии.

Жидкость в температурном датчике термостатической головки воздействует через капиллярную трубку на сильфон в переходном фитинге монтажного приспособления. За счет этого декоративная крышка с термостатической головкой независимо от глубины установки монтажного короба внешне всегда выглядит одинаково.

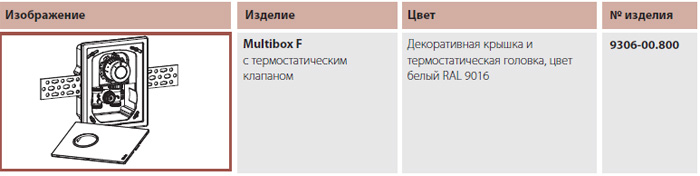

Все модели комплектуются декоративной крышкой и головкой со шкалой в белом RAL 9016 или хромированном исполнении.

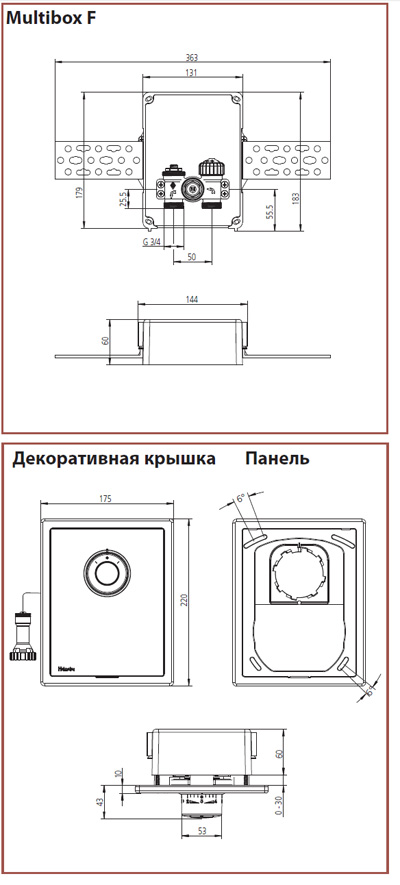

Глубина установки монтажного короба для блока составляет всего лишь 60 мм.

Универсальная установка благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.

Декоративная крышка позволяет компенсировать отклонение до 6° с каждой стороны в случае перекоса при монтаже короба.
Термостатическая головка снабжена термостатом, наполненным жидкостью. Высокое приводное усилие, незначительный гистерезис, оптимальное время закрытия. Стабильный режим регулирования даже при незначительной расчетной регулировочной разности (<1 K). Соответствие предписанию об экономии энергии (EnEV) и стандарту DIN V 4701-10. Шкала термостата от 1 до 5. Защита от размораживания системы. Нулевая позиция (клапан открывается при температуре ок. 0°C). Диапазон температур от 6° C до 27° C.

Корпус клапана из бронзы. Термовставка снабжена штоком из нержавеющей стали с двойным кольцевым уплотнением. Замена внешнего кольцевого уплотнения возможна без спуска воды из системы.

Multibox F снабжен клапаном для выпуска воздуха.

Соединение со стороны трубы - G 3/4, с конусом, позволяющим использовать компрессионные фитинги для присоединения к полимерным, медным, стальным тонкостенным или металл-полимерным трубам.

Для арматуры HEIMEIER следует использовать только оригинальные компрессионные фитинги HEIMEIER.

Направляющий канал для труб позволяет свободно присоединять трубы к клапану, см. раздел «Вспомогательное оборудование».

• Внешний вид независимо от глубины установки монтажного короба всегда остается одинаковым.
• Элегантная и не требующая особого ухода головка со шкалой.
• Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба.
• Крышка со скрытым креплением болтами.
• Небольшая глубина установки.
• Универсальная установка на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.
• Направляющий канал для труб, поставляемый в качестве вспомогатель ного оборудования.
• Корпус клапана из коррозионноустойчивой бронзы.
• Универсальные возможности подключения.


Multibox F

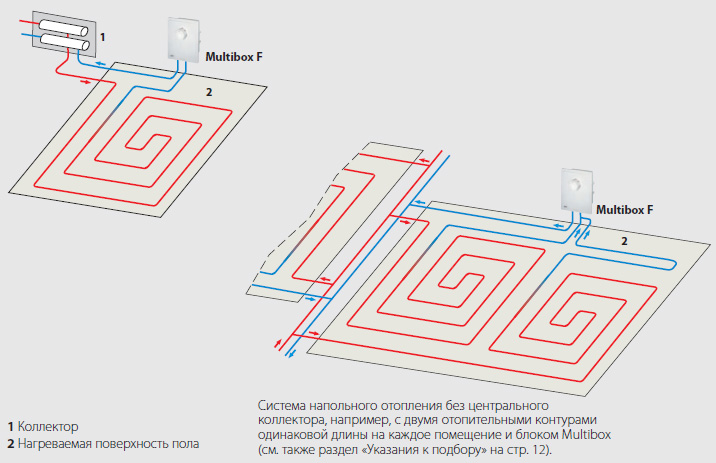

Multibox F применяется для регулирования температуры воздуха в отдельном помещении, например, в системах напольного отопления в сочетании с низкотемпературными системами отопления.

Multibox F можно использовать также в системах отопления с отопительными панелями в стене помещения.

С помощью запорно-регулирующего штока можно осуществлять настройку гидравлики.
