F-exakt - Термостатические клапаны

Описание

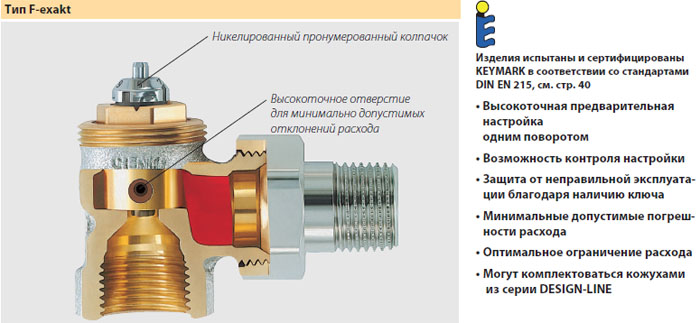

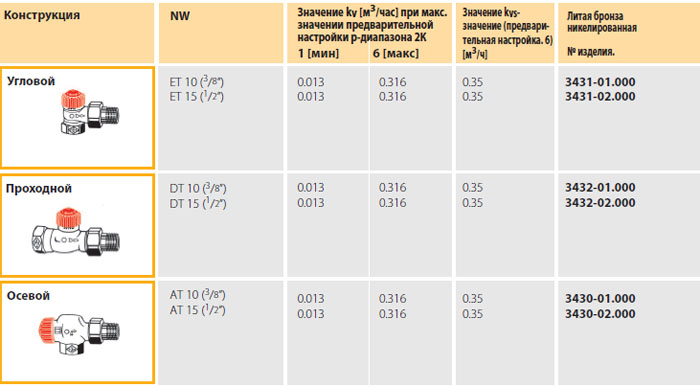

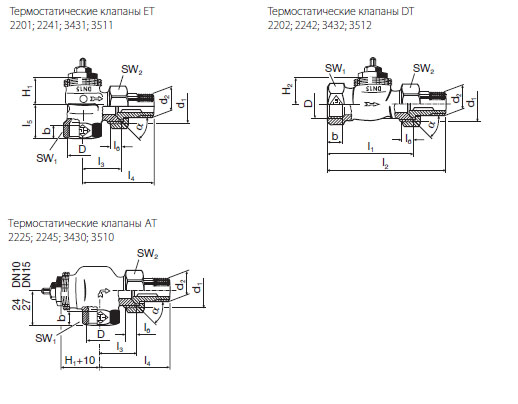

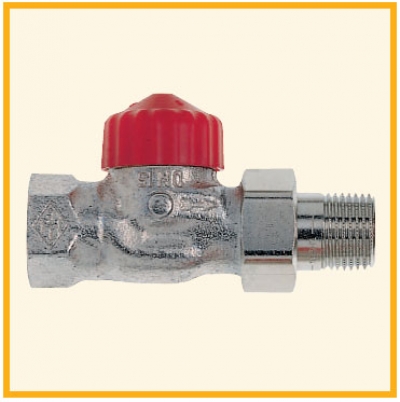

Термостатические клапаны F-exakt HEIMEIER со встроенной высокоточной предварительной настройкой и красным защитным колпачком могут использоваться со всеми термостатическими головками и приводами HEIMEIER

Предварительная настройка диапазонов расхода осуществляется легко и точно при помощи ключа. Выбранное значение можно считать на лицевой стороне термостатической вставки. Только специалист может задать или изменить най-стройкус помощью ключа. Не допускается проведение настройки персоналом без соответствующей квалификации и специализированного инструмента.

Шток из нержавеющей стали оснащен двойным сальниковым уплотнением. Внешнее уплотнительное кольцо можно заменять под давлением. Термостатическую вставку в сборе можно заменять при помощи монтажного инструмента HEIMEIER без дренажа системы.

Корпус, выполненный из коррозионностойкой литой бронзы с внутренней резьбой, предназначен для присоединения к трубам с резьбой или к медным, тонкостенным стальным или металлопластиковым трубам при помощи компрессионных фитингов (только клапаны NW 15).

Для клапанов HEIMEIER, предназначенных для однотрубных систем, рекомендуется использовать только прилагаемые компрессионные фитинги HEIMEIER (маркированные, например, 15 THE).

Термостатические клапаны угловой и проходной формы комплектуются кожухами из серии DESIGN-LINE, см. Вспомогательное оборудование

Термостатические клапаны F-exakt HEIMEIER применяются в двухтрубных насосных системах теплоснабжения с низким массовым расходом.

Встроенная функция высокоточной предварительной настройки позволяет осуществлять точную гидравлическую балансировку в целях обеспечения потребителей необходимым количеством теплоносителя. Это подразумевает, что рассчитанные или заданные значения должны быть также достигнуты на практике. Для этого следует обязательно соблюдать допустимые погрешности расхода. Такая точность достигается благодаря наличию 6 высокоточных отверстий различного диаметра, - каждому из которых соответствует определенная величина расхода. Однако равномерное распределение теплоносителя в системе должно достигаться не только во время функционирования системы в расчетных условиях, но и при снижении температуры в помещении и при перерывах в работе (в частности, это касается крупных систем). Хараткеристики клапана по ограничению расхода за пределами расчетного диапазона предотвращают недостаточное или избыточное снабжение системы. Чрезмерный массовый расход устраняется также и при полностью открытом клапане. В худшем случае расход достигает максимального значения примерно при регулировочной разнице 3 К. Это особенно важно в системах централизованного теплоснабжения, потому что позволяет более эффективно поддерживать и корректировать температуру в обратном трубопроводе.
Согласно стандартам EnEV и DIN V4701-10, клапаны могут разрабатываться с регулировочной разницей в пределах от 1 K до 2 K, обеспечивая широкий спектр расхода.

Опыт показывает, что для обеспечения бесшумной работы перепад давления на термостатическом клапане не должен превышать 0,2 бар. Если при проектировании системы очевидно, что большие перепады давления будут возникать на участках частичной нагрузки, следует использовать устройства регулирования перепада давления, например, регулятор перепада давления TA STAP или перепускной клапан Hydrolux.

Примечание

- Во избежание повреждения или образования накипи в системе водяного отопления, состав теплоносителя должен соответствовать директиве 2035 Союза немецких инженеров (VDI). В отношении промышленных и протяженных энергетических систем применяется инструкция 1466 Союза работников технического надзора (VdTÜV) и и инструкция 510 Объединения "Централизованное теплоснабжение" (AGFW). Теплоноситель, содержащий минеральные масла или любые смазочные вещества с содержанием минерального масла, может оказывать крайне отрицательное воздействие на оборудование и в большинстве случаев приводит к разрушению прокладок EPDM. При использовании безнитритных антифризов и антикоррозионных составов на основе этиленгликоля необходимо обратить особое внимание на соответствующие данные, содержащиеся в документации производителя, и, в частности, на информацию о концентрации и специфических добавках.

- Термостатические клапаны могут использоваться со всеми термостатическими головками, а также термо- или сервоприводами HEIMEIER. Оптимальная настройка компонентов системы обеспечивает максимальную безопасность. При использовании приводов других производителей необходимо убедиться в том, что их приводное усилие подходит для термостатических клапанов с клапанными тарелками, снабженными мягким уплотнением.

Предварительная настройка

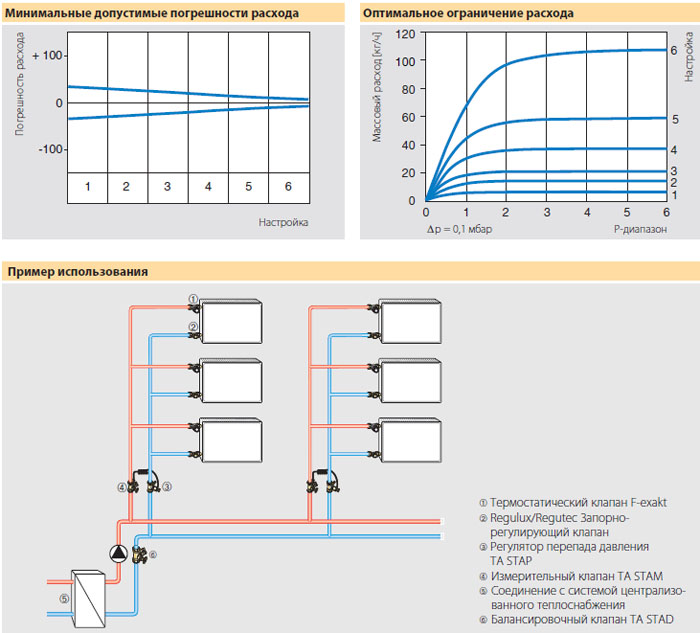

Клапан имеет 6 проходных сечений, расположенных одно за другим (см. рис.). Благодаря варьированию диапазона пропорциональности каждое сечение обеспечивает плавную адаптацию или ограничение массового расхода воды, проходящей через радиатор.

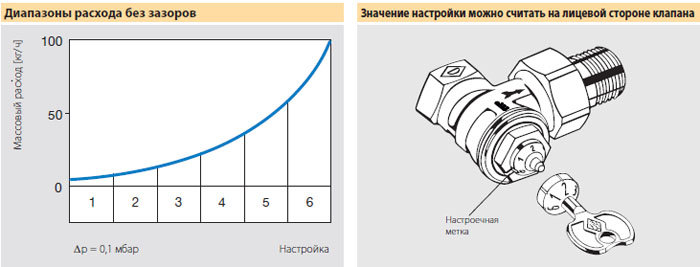

Таким образом, клапан легко может обеспечить любой расход в диапазоне от наименьшего до наибольшего значения без установки промежуточных значений (см. рис.).

При предварительной настройке может быть выбрано значение 1, 2, 3, 4, 5 и 6. Положение 6 соответствует стандартной настройке (настройке изготовителя). Для предварительной настройки используется ключ (номер изделия 3501-02.142), который помещается на вставку клапана и устанавливает требуемое значение. За тем ключ снимается.

Заданное значение можно считать на лицевой стороне вставки клапана, т.е. со стороны регулирования (см. рис.). Не допускается проведение настройки персоналом без соответствующей квалификации и специализированного инструмента.
