к терморегулятору с двухточечным выходом (например, термостат тип Р или система радиоуправления Radioсontrol F). Прибор тип ЕМОtес снабжен индикатором, определяющим позицию клапана (открыт, закрыт). Выпускаются модели с рабочим напряжением 230 В и 24 В, только вариант "обесточенная закрытая" (NС).
Привод не требует технического обслуживания.

Привод разработан для установки на 2-х и 3-х ходовые клапаны. Компактность прибора позволяет его монтировать в шкафах коллекторов системы «теплых» полов.

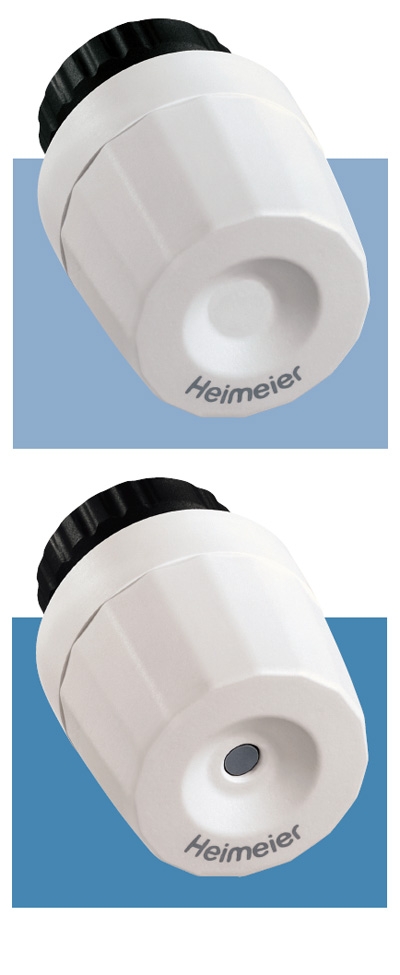

Корпус прибора выполнен из белого термостойкого, ударопрочного пластика.

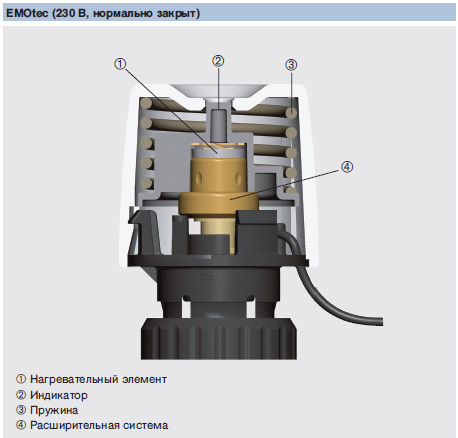

Конструкция

Компактность исполнения, особенно для шкафов коллекторов
Индикатор функций
Встроенная защита гарантирует безопасность работы (для моделей с напряжением 230В)
Бесшумность, не требует обслуживания

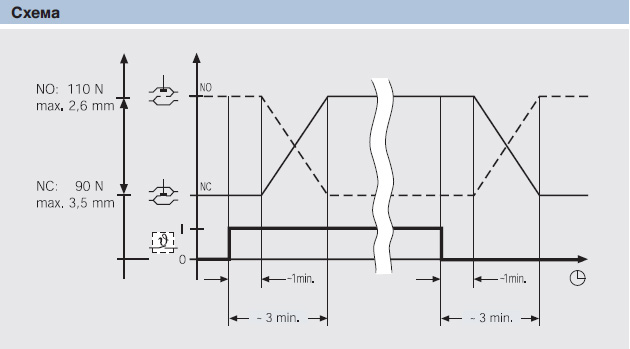

Порядок работы

Обесточенная закрытая модель (NC)

При подаче напряжения происходит воздействие на расширяемую систему исполнительного механизма. После временной задержки идет процесс оавномерного открытия.

В случае отключения напряжения исполнительный механизм, благодаря охлаждению, с временной задержкой закрывает клапан.

Обесточенная открытая модель (NO)

При подаче напряжения происходит воздействие на расширяемую систему исполнительного механизма. После временной задержки идет процесс равномерного закрытия.

В случае отключения напряжения исполнительный механизм, благодаря охлаждению, с временной задержкой открывает клапан.

Примечание

При проведении эксплуатационных испытаний убедитесь в наличии временной задержки!

Количество открытий и закрытий зависит от температуры воздуха в помещении.

Применение

Привод тип EMOtec используется в двухточечных системах управления температурой по времени (например, в системах «теплых» полов).

Индикатор дает возможность регулярного тестирования позиции клапана.

Прибор тип EMOtec находит применение в системах отопления, тепло- и холодоснабжения.

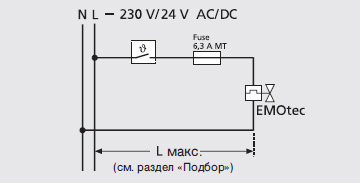

Схема соединений

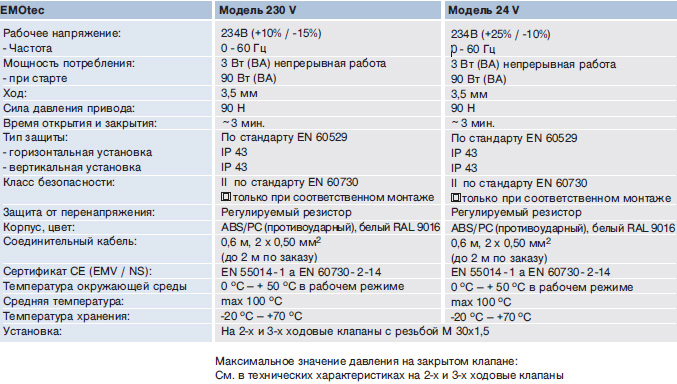

Технические характеристики

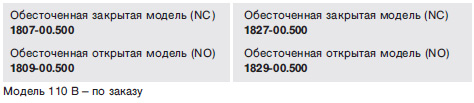

Номера изделий

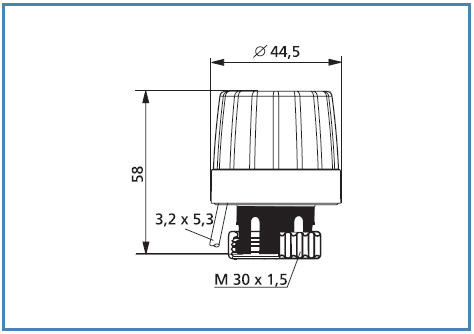

Геометрические размеры
