Термостатические клапаны с малым гидравлическим сопротивлением

Описание

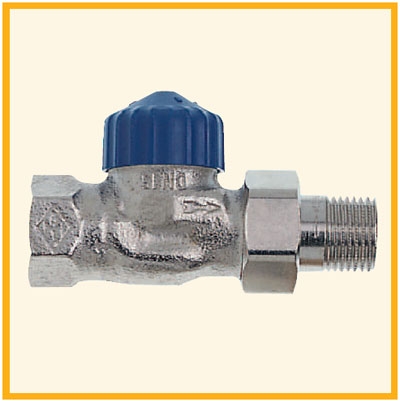

Термостатические клапаны HEIMEIER с малым гидравлическим сопротивлением (гравитационные) и синим защитным колпачком могут использоваться со всеми термостатическими головками и приводами HEIMEIER.

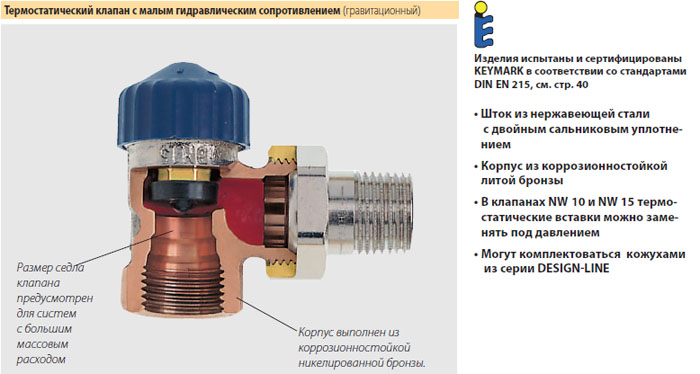

Шток из нержавеющей стали оснащен двойным сальниковым уплотнением. Внешнее уплотнительное кольцо может заменяться под давлением. При помощи монтажного инструмента HEIMEIER термостатическая вставка в сборе в клапанах NW 10 - NW 15 может быть заменена без дренажа системы.

Корпус, выполненный из коррозионностойкой литой бронзы с внутренней резьбой, предназначен для присоединения к трубам с резьбой или к медным, тонкостенным стальным или металлопла стиковым трубам при помощи компрессионных фитингов (только клапаны NW 15). Модель с наружной резьбой может также присоединяться к пластиковым трубам при помощи компрессионных фитингов.

Для клапанов HEIMEIER рекомендуется использовать только прилагаемые компрессионные фитинги HEIMEIER (маркированные, например,15 THE).

Термостатические клапаны NW 10 / NW 15 угловой и проходной формы с внутренней резьбой комплектуются кожухами из серии DESIGN-LINE. См. Вспомогательное оборудование.

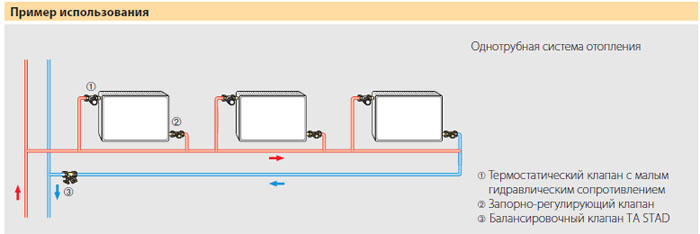

Термостатические клапаны HEIMEIER с малым гидравлическим сопротивлением применяются в двухтрубных низкотемпературных системах теплоснабжения с небольшой разницей температур и в традиционных однотрубных системах отопления.

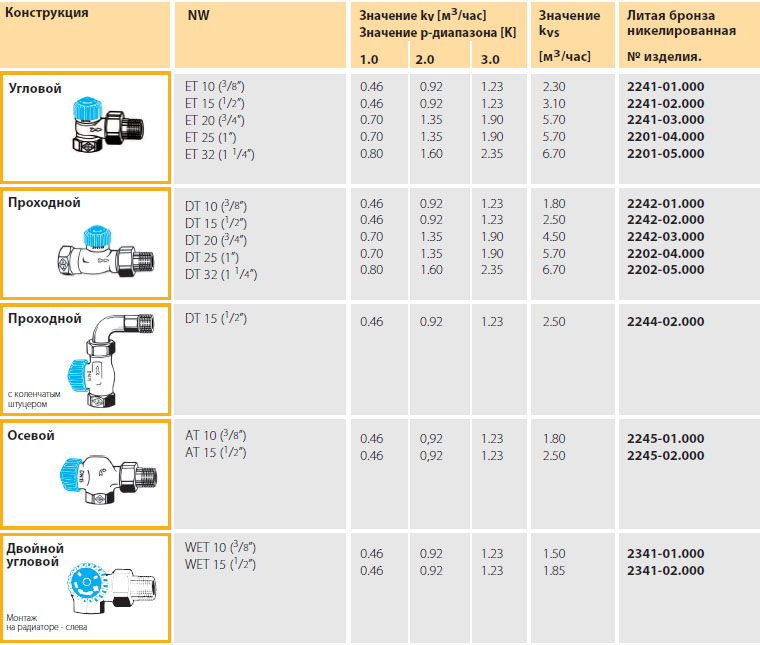

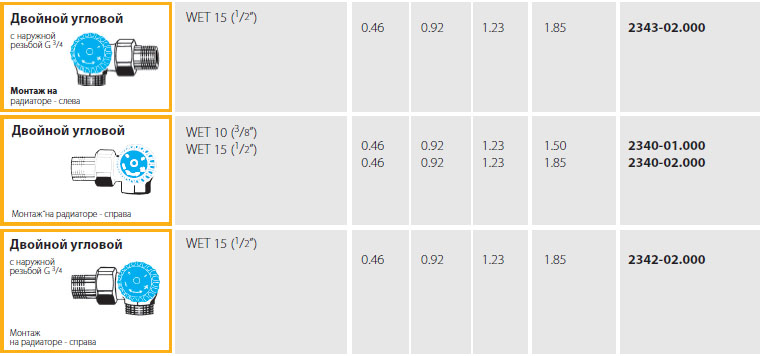

Согласно стандартам EnEV и DIN V4701-10, клапаны могут разрабатываться с регулировочной разницей в пределах от 1 K до 2 K, обеспечивая широкий спектр расхода.

Для проведения гидравлической балансировки, которое является дополнительным требованием для двухтрубных систем теплоснабжения, используются соответствующие запорно-регулирующие клапаны, такие как HEIMEIER Regulux.

Опыт показывает, что для обеспечения бесшумной работы перепад давления на термостатическом клапане не должен превышать 0,2 бар.

Если при проектировании системы очевидно, что большие перепады давления будут возникать на участках частичной нагрузки, следует использовать устройства регулирования перепада давления, например, регулятор перепада давле-ни ТА STAP или перепускной клапан Hydrolux.

Примечание

- Во избежание повреждения или образования накипи в системе водяного отопления, состав теплоносителя должен соответствовать директиве 2035 Союза немецких инженеров (VDI). В отношении промышленных и протяженных энергетических систем применяется инструкция 1466 Союза работников технического надзора (VdTÜV) и и инструкция 510 Объединения "Централизованное теплоснабжение" (AGFW). Теплоноситель, содержащий минеральные масла или любые смазочные вещества с содержанием минерального масла, может оказывать крайне отрицательное воздействие на оборудование и в большинстве случаев приводит к разрушению прокладок EPDM. При использовании безнитритных антифризов и антикоррозионных составов на основе этиленгликоля необходимо обратить особое внимание на соответствующие данные, содержащиеся в документации производителя, и, в частности, на информацию о концентрации и специфических добавках.

- Термостатические клапаны могут использоваться со всеми термостатическими головками, а также термо- или сервоприводами HEIMEIER. Оптимальная настройка компонентов системы обеспечивает максимальную безопасность. При использовании приводов других производителей необходимо убедиться в том, что их приводное усилие подходит для термостатических клапанов с клапанными тарелками, снабженными мягким уплотнением.
