Multibox C/E и C/RTL

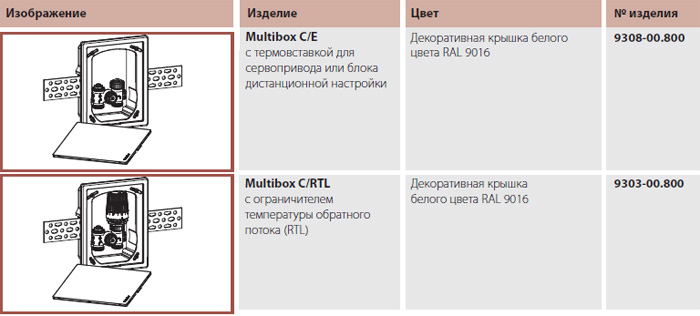

Монтажный короб для блоков HEIMEIER Multibox C/E и C/RTL с панелью, закрытой декоративной крышкой и крепежными планками предназначен для регулирования систем напольного отопления.

Multibox C/E

предназначен для регулирования температуры воздуха в отдельном помещении, например, в системах напольного отопления, с помощью термо- или сервоприводов, или с помощью блока дистанционной настройки термостатической головки типа F.

Multibox C/RTL

предназначен для ограничения максимальной температуры обратного потока с помощью ограничителя температуры обратного потока, например, в комбинированных системах напольного и радиаторного отопления.

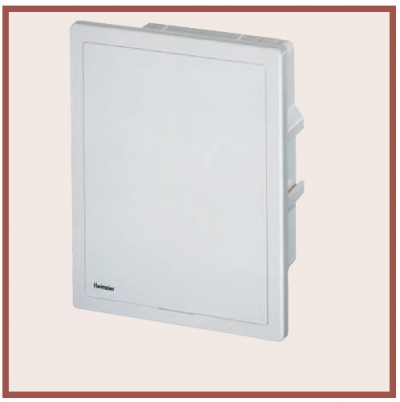

Все модели комплектуются закрытой декоративной крышкой белого цвета RAL 9016.

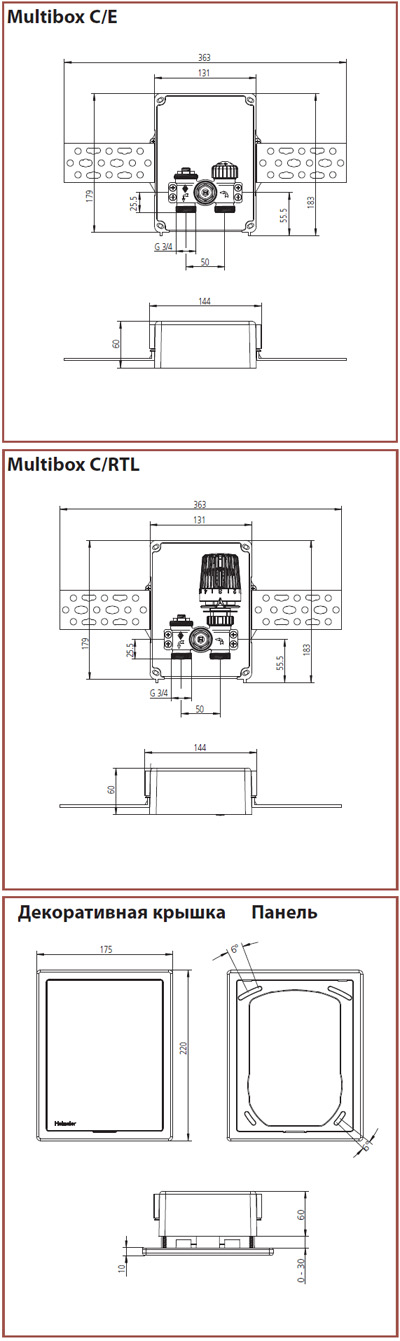

Глубина установки монтажного короба для блока составляет всего лишь 60 мм.

Универсальная установка благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.
Декоративная крышка позволяет компенсировать отклонение до 6° с каждой стороны в случае перекоса при монтаже короба.

Ограничитель температуры обратного потока (RTL) снабжен термостатом, наполненным жидкостью. Шкала термостата от 1 до 5. Диапазон температур от 10° C до 50° C.

Корпус клапана из бронзы. Термовставки снабжены штоком из нержавеющей стали с двойным кольцевым уплотнением. Замена внешнего кольцевого уплотнения возможна без спуска воды из системы.

Все модели снабжены клапаном для выпуска воздуха.

Соединение со стороны трубы - G 3/4, с конусом, позволяющим использовать компрессионные фитинги для присоединения к полимерным, медным, стальным тонкостенным или металл-полимерным трубам.

Для арматуры HEIMEIER следует использовать только оригинальные компрессионные фитинги HEIMEIER (например, 15 ТНЕ).

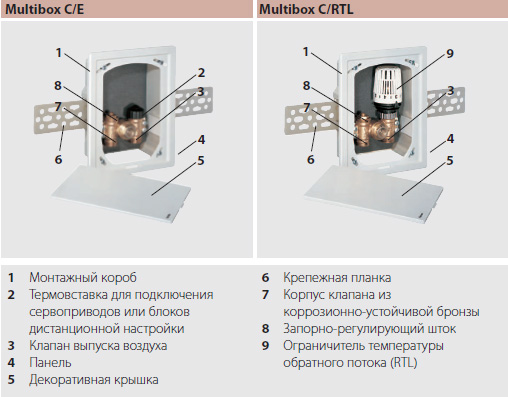

Направляющий канал для труб позволяет свободно присоединять трубы к клапану, см. раздел «Вспомогательное оборудование».

• Закрытая декоративная крышка
• Multibox С/Е позволяет подключать сервоприводы или блоки дистанционной настройки.
• Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба.
• Крышка со скрытым креплением болтами
• Небольшая глубина установки
• Универсальная установка благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.
• Корпус клапана из коррозионноустойчивой бронзы
• Универсальные возможности подключения.

Multibox C/E

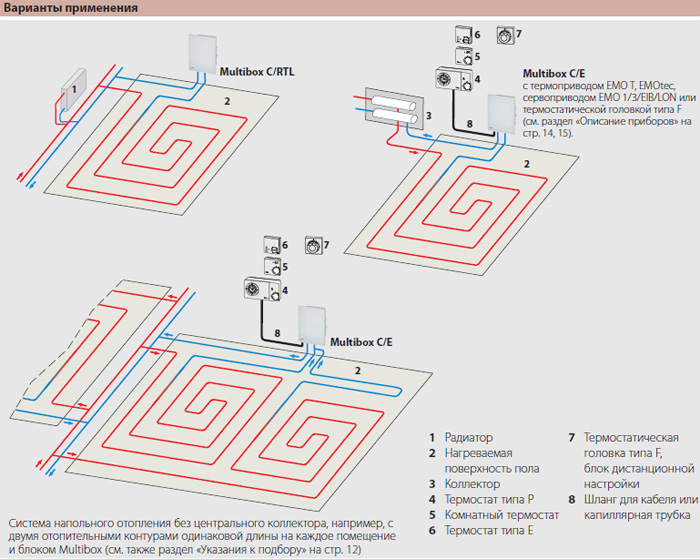

Multibox C/E применяется для регулирования температуры воздуха в отдельном помещении, например, в системах напольного отопления, в сочетании с низкотемпературными системами отопления.

Регулирование температуры воздуха в отдельном помещении осуществляется с помощью комнатных термостатов в сочетании с термо- или сервоприводами, или также без использования вспомогательной энергии с помощью блока дистанционной настройки термостатической головки типа В Multibox C/E можно использовать также в системах отопления с отопительными панелями в стене помещения.

С помощью запорно-регулирующего штока можно осуществлять настройку гидравлики.

MuItibox C/RTL

MuItibox C/RTL применяется для ограничения максимальной температуры обратного потока, например, в комбинированных системах напольного и радиаторного отопления, для регулирования температурного режима поверхности пола. Регулируется исключительно температура обратного потока.

С помощью запорно-регулирующего штока можно осуществлять настройку гидравлики.

Multibox C/E

С точки зрения теории управления термостатический клапан, встроенный в блок Multibox C/E, в сочетании с термостатической головкой типа F, является непрерывно действующим пропорциональным регулятором, не требующим вспомогательной электроэнергии.

Изменение температуры воздуха в помещении (регулируемая величина) пропорционально изменению хода клапана (регулирующая переменная). Если температура воздуха в помещении увеличивается, например, за счет инсоляции, то жидкость в температурном датчике расширяется и воздействует через капиллярную трубку на сильфон в переходном фитинге монтажного приспособления, который, в свою очередь, воздействуя на шток клапана, дросселирует подачу воды в нагревательный контур напольного отопления. При снижении температуры воздуха в помещении происходит обратный процесс.

В сочетании с термо- или сервоприводами регулирование температуры воздуха в отдельном помещении осуществляется с помощью соответствующих комнатных термостатов.

Multibox C/RTL

С точки зрения теории управления ограничитель температуры обратного потока, встроенный в блок Multibox C/RTL, является непрерывно действующим пропорциональным регулятором, не требующим вспомогательной электроэнергии. Изменение температуры теплоносителя (регулируемая величина) пропорционально изменению хода клапана (регулирующая переменная) и передается на датчик посредством теплопроводности. Если температура воздуха в помещении увеличивается, например, при снижении тепло-производительности системы напольного отопления, вызванном воздействием побочных источников тепла, то жидкость в температурном датчике расширяется и воздействует на поршень мембранного типа, который, в свою очередь, воздействуя на шток клапана, дросселирует подачу воды в нагревательный контур напольного отопления. При снижении температуры теплоносителя происходит обратный процесс.

Клапан открывается, если температура теплоносителя опускается ниже пограничного значения.
